Portable Hardness Tester: Perbedaan Metode Leeb dan UCI

Pengujian kekerasan (hardness testing) merupakan bagian penting dari pengendalian mutu material pada industri konstruksi dan manufaktur. Pengujian ini digunakan untuk mengevaluasi kekerasan pada lokasi tertentu, memeriksa konsistensi material, serta membantu menilai hasil proses perlakuan panas (heat treatment). Dalam kondisi tertentu, nilai kekerasan juga dapat dikorelasikan dengan kuat tarik, tetapi hubungan tersebut bergantung pada jenis material, kondisi metalurgi, dan metode pengujian.

Pada komponen berukuran besar, terpasang, atau sulit dipindahkan ke laboratorium, Portable Hardness Tester dapat menjadi pilihan untuk pengukuran langsung di lapangan. Dua metode yang umum digunakan adalah Leeb Rebound dan Ultrasonic Contact Impedance (UCI). Keduanya mengukur kekerasan dengan prinsip berbeda sehingga memiliki persyaratan benda uji, karakteristik pengukuran, dan batas penggunaan yang tidak sama.

Artikel ini secara khusus membahas pengukuran kekerasan material, bukan pemeriksaan cacat las. Pembahasan meliputi prinsip kerja Leeb dan UCI, pengaruh kondisi fisik benda uji terhadap hasil, perbedaan aplikasi, serta panduan memilih Portable Hardness Tester, probe yang kompatibel, blok uji kekerasan, dan aksesori pendukung sesuai kebutuhan pemeriksaan.

---

Fungsi Pengujian Kekerasan dalam Konstruksi dan Manufaktur

Pengujian kekerasan memberikan informasi mengenai respons material terhadap penetrasi atau tumbukan sesuai metode yang digunakan. Bagi inspector, engineer, dan tim QA/QC, hasilnya dapat mendukung beberapa kegiatan berikut.

• Kontrol mutu material: Membandingkan hasil pengukuran dengan rentang kekerasan yang ditentukan dalam spesifikasi material atau dokumen teknis.
• Evaluasi perlakuan panas: Memeriksa kekerasan permukaan komponen setelah proses pengerasan, tempering, nitriding, atau carburizing sesuai prosedur yang relevan.
• Pemeriksaan komponen mesin: Mengevaluasi kekerasan pada poros, roda gigi, komponen tempa, komponen cor, dan bagian lain yang sesuai dengan metode pengujian.
• Verifikasi material masuk: Mendukung pemeriksaan material yang diterima. Hasil kekerasan saja tidak selalu cukup untuk memastikan grade atau identitas material.
• Evaluasi lokal di sekitar sambungan las: Jika prosedur inspeksi mensyaratkannya, pengukuran kekerasan dapat dilakukan pada logam las, logam induk, atau heat-affected zone (HAZ). Aktivitas ini merupakan pengukuran kekerasan, bukan metode untuk mendeteksi cacat las.
• Analisis kegagalan: Hasil kekerasan dapat menjadi salah satu data pendukung investigasi dan perlu ditafsirkan bersama informasi lain yang relevan.

---

Metode Leeb Rebound: Prinsip Kerja dan Penggunaan

Metode Leeb Rebound merupakan metode pengujian kekerasan dinamis yang mengukur respons pantulan massa penumbuk setelah membentur permukaan material. Metode ini digunakan untuk pengujian material logam sesuai ruang lingkup standar, konfigurasi perangkat, dan kondisi benda uji.

Acuan yang relevan mencakup ASTM A956/A956M untuk pengujian kekerasan Leeb pada produk baja serta seri ISO 16859 untuk pengujian kekerasan Leeb pada material logam. Edisi standar yang digunakan harus mengikuti persyaratan kontrak atau prosedur pemeriksaan.

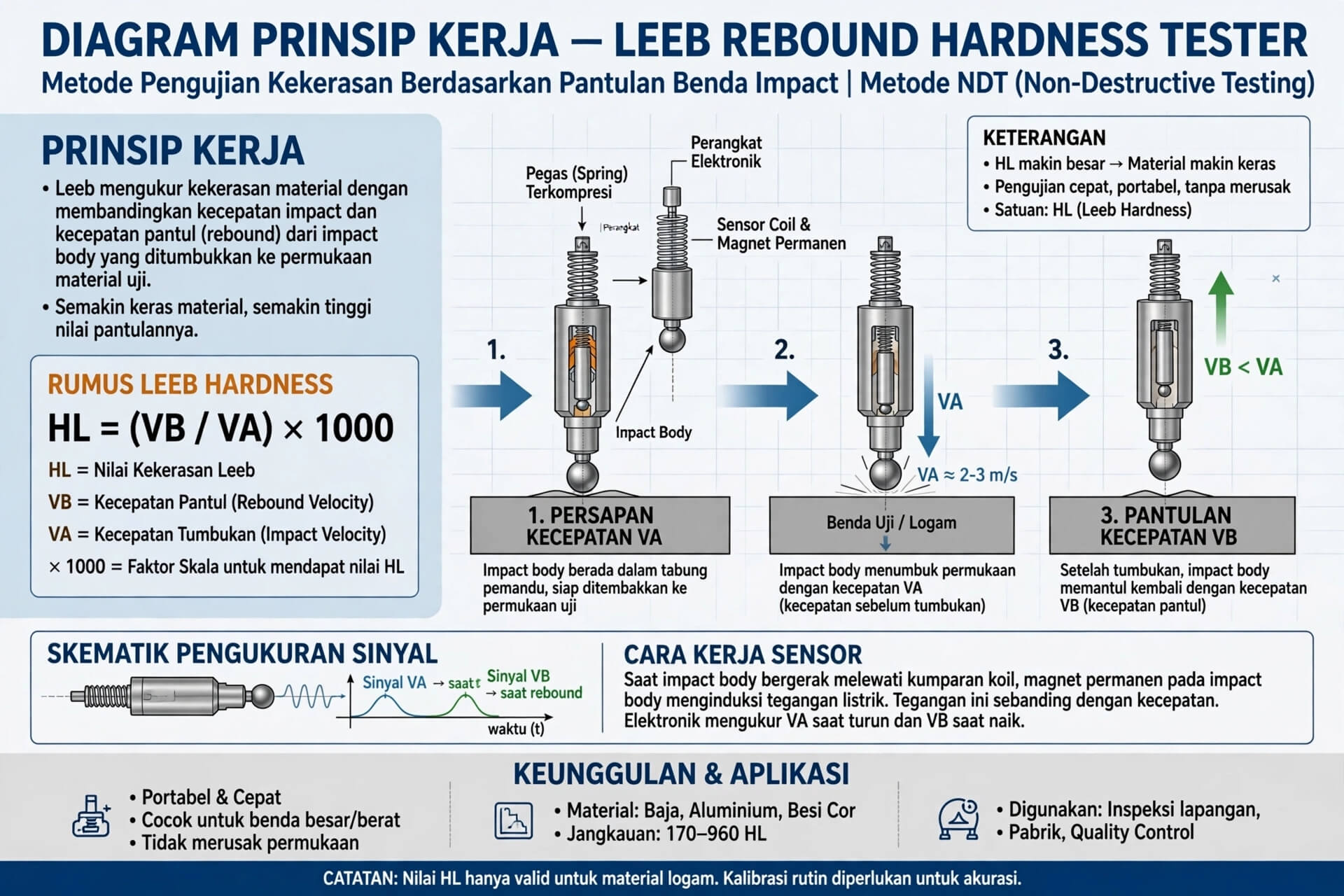

Dalam sistem Leeb, massa penumbuk (impact body) diluncurkan menuju permukaan benda uji. Sensor mengukur kecepatan sebelum dan sesudah tumbukan. Rasio kecepatan tersebut digunakan untuk menghitung nilai kekerasan Leeb.

HL = (V_B / V_A) × 1000

Keterangan:

• HL: Nilai kekerasan Leeb.
• V_A: Kecepatan massa penumbuk sebelum tumbukan.
• V_B: Kecepatan massa penumbuk setelah tumbukan.

Rumus tersebut menjelaskan prinsip dasar pengukuran Leeb. Keandalan hasil tetap dipengaruhi oleh jenis perangkat tumbukan, kondisi permukaan, orientasi pengujian, karakteristik benda uji, dan kepatuhan terhadap prosedur yang berlaku.

Aplikasi Metode Leeb

• Komponen berukuran besar: Misalnya poros besar, komponen mesin, blok logam, serta benda cor atau tempa yang memenuhi persyaratan pengujian.
• Pengukuran lapangan: Berguna ketika komponen sulit dipindahkan ke laboratorium dan lokasi pengujian dapat dijangkau oleh perangkat tumbukan.
• Pemeriksaan beberapa titik: Dapat digunakan untuk membandingkan hasil pada sejumlah lokasi komponen apabila setiap titik memenuhi persyaratan pengujian.

Kondisi Benda Uji yang Perlu Diperhatikan

Metode Leeb membutuhkan massa, ketebalan, kekakuan, dan penyanggaan yang memadai. Benda uji yang terlalu ringan, terlalu tipis, atau tidak ditopang dengan baik dapat bergerak atau bergetar saat tumbukan sehingga hasil pengukuran menjadi tidak andal.

Batas massa dan ketebalan minimum tidak boleh ditetapkan sebagai satu angka universal untuk semua probe Leeb. Persyaratan dapat berbeda menurut jenis perangkat tumbukan, bentuk komponen, kondisi penyanggaan, dan ketentuan standar yang digunakan. Periksa manual instrumen dan persyaratan metode sebelum melakukan pengujian.

Permukaan juga harus memenuhi persyaratan pengukuran. Kekasaran berlebihan, kerak oksida, cat, kotoran, atau kondisi permukaan yang tidak sesuai dapat memengaruhi hasil. Persiapan permukaan harus dilakukan dengan cara yang sesuai agar tidak mengubah kondisi material secara tidak terkendali.

---

Metode UCI: Prinsip Kerja dan Penggunaan

Ultrasonic Contact Impedance (UCI) merupakan metode pengujian kekerasan yang mengukur perubahan frekuensi resonansi pada batang penggetar ketika penetrator intan bersentuhan dan ditekan ke permukaan material.

Probe UCI umumnya menggunakan penetrator intan berbentuk piramida Vickers. Ketika penetrator diberi beban uji, luas jejak kontak memengaruhi kondisi resonansi sistem. Perubahan frekuensi tersebut diukur dan digunakan untuk menentukan nilai kekerasan sesuai kalibrasi serta pengaturan instrumen.

ASTM A1038 merupakan salah satu acuan untuk pengujian kekerasan portabel menggunakan metode UCI. Kesesuaian alat terhadap standar harus diperiksa berdasarkan spesifikasi instrumen dan dokumentasi yang tersedia.

Aplikasi Metode UCI

• Komponen dengan area pengukuran terbatas: Dapat membantu pengukuran pada lokasi yang sulit dijangkau oleh perangkat Leeb tertentu.
• Komponen relatif tipis: Dapat dipertimbangkan apabila ketebalan, geometri, kekakuan, dukungan, dan gaya uji memenuhi persyaratan probe.
• Permukaan hasil perlakuan panas: Dapat digunakan untuk mengevaluasi kekerasan permukaan pada kondisi yang sesuai. Pengukuran ini tidak otomatis memberikan nilai kedalaman lapisan keras.
• Pengukuran lokal di sekitar sambungan las: Dapat dipertimbangkan apabila ukuran area, kondisi permukaan, prosedur pengukuran, dan persyaratan proyek memungkinkan.

Kondisi Benda Uji yang Perlu Diperhatikan

UCI tidak bebas dari pengaruh kondisi fisik benda uji. Kekasaran permukaan, kebersihan, kelengkungan, ketebalan, kekakuan, penyanggaan, gaya uji, dan pengaturan material dapat memengaruhi hasil pengukuran.

Ketebalan minimum yang dapat diuji tidak dapat ditetapkan sebagai satu angka yang berlaku untuk semua instrumen UCI. Batas tersebut harus mengikuti spesifikasi probe, gaya uji, geometri benda uji, dan petunjuk produsen.

UCI meninggalkan jejak penetrasi yang relatif kecil, tetapi bukan berarti pengujiannya sama sekali tidak meninggalkan bekas. Pertimbangkan kondisi permukaan akhir apabila komponen memiliki persyaratan kosmetik atau toleransi tertentu.

---

Perbedaan Metode Leeb dan UCI

Leeb dan UCI sama-sama digunakan untuk pengujian kekerasan portabel, tetapi karakteristik pengukurannya berbeda. Tabel berikut memberikan gambaran umum untuk membantu pemilihan metode.

Kriteria	Leeb Rebound	Ultrasonic Contact Impedance (UCI)
Prinsip pengukuran	Mengukur rasio kecepatan pantulan terhadap kecepatan tumbukan massa penumbuk.	Mengukur perubahan frekuensi resonansi akibat kontak penetrator intan.
Acuan standar	ASTM A956/A956M dan ISO 16859 sesuai ruang lingkupnya.	ASTM A1038 sesuai ruang lingkupnya.
Karakteristik benda uji	Membutuhkan massa, ketebalan, kekakuan, dan penyanggaan yang memadai untuk perangkat tumbukan yang digunakan.	Dapat digunakan pada beragam geometri, tetapi ketebalan, kekakuan, dukungan, dan gaya uji tetap harus memenuhi persyaratan.
Lokasi pengukuran	Praktis untuk komponen besar dengan area permukaan yang memadai.	Dapat membantu pengukuran pada area terbatas atau lokasi tertentu yang dapat dijangkau probe.
Jejak pengujian	Meninggalkan jejak tumbukan pada permukaan.	Meninggalkan jejak penetrasi kecil pada permukaan.
Pengujian permukaan hasil perlakuan panas	Kesesuaian bergantung pada perangkat tumbukan, lapisan, substrat, dan prosedur.	Dapat digunakan untuk pengukuran lokal jika kondisi benda uji dan gaya uji memenuhi persyaratan.
Faktor pemilihan	Jenis probe, kondisi permukaan, orientasi, massa, ketebalan, dan penyanggaan.	Jenis probe, gaya uji, kondisi permukaan, geometri, ketebalan, dan pengaturan material.

Instrumen tertentu dapat menampilkan nilai kekerasan dalam skala Leeb, Vickers (HV), Rockwell (HRC atau HRB), Brinell (HB), atau skala lain melalui fungsi konversi. Namun, nilai konversi tidak selalu identik dengan hasil pengujian langsung menggunakan metode pada skala tersebut. Kesesuaian konversi bergantung pada jenis material, rentang kekerasan, tabel konversi, dan konfigurasi alat.

Jika kontrak atau prosedur inspeksi mensyaratkan metode dan skala tertentu, ikuti ketentuan tersebut atau gunakan metode alternatif yang telah disetujui.

---

Faktor yang Memengaruhi Hasil Pengukuran Kekerasan

1. Kondisi Permukaan

Permukaan yang kasar, berkarat, terkontaminasi, atau memiliki lapisan yang tidak sesuai dapat memengaruhi pengukuran. Persiapkan permukaan berdasarkan persyaratan metode dan hindari proses yang dapat mengubah kekerasan lokal tanpa kendali.

2. Massa, Ketebalan, dan Penyanggaan

Leeb memerlukan massa serta kekakuan yang memadai untuk mengurangi pengaruh gerakan saat tumbukan. UCI juga memiliki persyaratan terkait ketebalan, dukungan, dan gaya uji. Gunakan batas yang ditentukan untuk konfigurasi alat yang dipilih.

3. Bentuk dan Kelengkungan

Permukaan melengkung, area sempit, atau posisi pengujian yang tidak memungkinkan probe ditempatkan dengan benar dapat memengaruhi hasil. Pastikan geometri benda uji sesuai dengan kemampuan probe dan instruksi produsen.

4. Orientasi Probe

Orientasi pengujian dapat memengaruhi hasil, khususnya pada metode Leeb. Ikuti petunjuk penggunaan dan prosedur koreksi apabila dipersyaratkan untuk konfigurasi instrumen tersebut.

5. Pengaturan Material dan Skala

Pastikan jenis material, skala, dan pengaturan konversi yang dipilih sesuai dengan aplikasi. Pengaturan yang tidak tepat dapat menghasilkan angka yang terlihat meyakinkan, tetapi tidak sesuai untuk interpretasi teknis yang dimaksud.

6. Pemeriksaan Kinerja Instrumen

Gunakan blok uji kekerasan yang sesuai dengan metode, skala, rentang, dan perangkat yang digunakan untuk memeriksa kinerja instrumen berdasarkan prosedur yang berlaku. Bandingkan hasil dengan nilai acuan dan batas penerimaan yang ditetapkan.

Pemeriksaan menggunakan blok uji perlu dibedakan dari verifikasi dan kalibrasi. Blok uji tidak dengan sendirinya membuktikan bahwa seluruh pengukuran di lapangan valid atau bahwa instrumen telah dikalibrasi sesuai persyaratan organisasi maupun kontrak.

---

Panduan Memilih Portable Hardness Tester dan Aksesori

1. Tentukan metode yang sesuai. Pertimbangkan Leeb untuk komponen yang memenuhi persyaratan metode tumbukan. Pertimbangkan UCI untuk kebutuhan pengukuran lokal atau geometri tertentu apabila kondisi benda uji memenuhi persyaratannya.
2. Periksa kompatibilitas probe. Pastikan perangkat tumbukan Leeb atau probe UCI sesuai dengan unit utama, metode, dan aplikasi yang dituju. Jangan menganggap probe dari satu model dapat digunakan pada semua instrumen.
3. Sesuaikan aksesori dengan kebutuhan. Periksa kebutuhan blok uji kekerasan, dudukan, perlengkapan pendukung, kabel, atau aksesori lain sesuai desain instrumen dan prosedur pengujian.
4. Pastikan skala dan rentang pengukuran. Periksa apakah instrumen mendukung skala yang dibutuhkan dan apakah konversinya sesuai dengan material yang diuji.
5. Evaluasi dokumentasi. Pastikan tersedia manual, spesifikasi teknis, prosedur pemeriksaan kinerja, dan dokumen kalibrasi atau verifikasi apabila dipersyaratkan.
6. Konfirmasi kebutuhan inspeksi. Jika hasil akan digunakan untuk penerimaan material, audit, atau evaluasi kontrak, pastikan metode dan prosedur yang dipilih diterima oleh pihak yang menetapkan kriteria inspeksi.

Apakah Perlu Memilih Unit Kombinasi Leeb dan UCI?

Unit yang mendukung lebih dari satu metode dapat membantu organisasi yang menguji berbagai jenis komponen. Namun, dukungan terhadap kedua metode harus dikonfirmasi dari spesifikasi produk. Tidak semua unit dapat menggunakan probe Leeb dan UCI secara bergantian.

Periksa kompatibilitas probe, ketersediaan aksesori, rentang pengukuran, dan prosedur untuk masing-masing metode. Jika kebutuhan pengujian didominasi oleh satu metode, instrumen khusus dapat menjadi pilihan yang memadai.

---

Standar Acuan Pengujian Kekerasan Leeb dan UCI

• ASTM A956/A956M: Acuan untuk pengujian kekerasan Leeb pada produk baja. Periksa halaman resmi ASTM.
• ISO 16859-1:2015: Metode pengujian kekerasan Leeb untuk material logam. Lihat halaman resmi ISO.
• ASTM A1038: Acuan untuk pengujian kekerasan portabel menggunakan metode Ultrasonic Contact Impedance (UCI). Periksa halaman resmi ASTM.

---

Kesimpulan

Portable Hardness Tester metode Leeb dan UCI memiliki prinsip pengukuran dan persyaratan penggunaan yang berbeda. Leeb mengukur respons pantulan massa penumbuk dan dapat praktis untuk komponen besar yang memenuhi persyaratan metode. UCI mengukur perubahan frekuensi resonansi akibat kontak penetrator dan dapat dipertimbangkan untuk pengukuran lokal atau geometri tertentu.

Pemilihan alat perlu mempertimbangkan material, kondisi permukaan, massa, ketebalan, geometri, lokasi pengukuran, skala hasil, dan prosedur inspeksi. Probe, blok uji kekerasan, serta aksesori harus dipilih berdasarkan kompatibilitas dengan instrumen dan metode yang digunakan.
