Panduan Memilih Alat Uji Konstruksi Berdasarkan Metode, Spesifikasi, dan Anggaran Proyek

Memilih alat uji konstruksi tidak cukup hanya dengan membandingkan harga dan fitur digital. Kontraktor, konsultan pengawas, laboratorium teknik sipil, dan tim procurement perlu memastikan bahwa metode pengujian, parameter ukur, rentang kerja, aksesori, serta dokumentasi instrumen sesuai dengan kebutuhan proyek. Evaluasi pengadaan yang tepat membantu mengurangi risiko salah memilih alat, biaya tambahan, dan keterlambatan pekerjaan.

Dua instrumen dengan fungsi yang tampak serupa belum tentu menghasilkan parameter yang dapat dipertukarkan. Rebound hammer digunakan untuk mengukur angka pantul permukaan beton, sedangkan ultrasonic pulse velocity (UPV) mengukur kecepatan rambat pulsa ultrasonik melalui beton. Keduanya memiliki prinsip, tujuan, dan batasan interpretasi yang berbeda.

Karena itu, evaluasi pengadaan perlu dimulai dari persyaratan teknis proyek, bukan semata-mata harga atau jumlah fitur. Panduan ini membahas cara membandingkan metode pengujian, spesifikasi instrumen, aksesori, kalibrasi, dukungan teknis, serta Total Cost of Ownership (TCO) atau total biaya kepemilikan.

1. Mulai dari Metode Pengujian yang Disyaratkan Proyek

Sebelum meminta penawaran, periksa dokumen Rencana Kerja dan Syarat-Syarat (RKS), spesifikasi teknis, prosedur inspeksi, dan standar yang ditetapkan oleh pemilik proyek atau konsultan. Identifikasi parameter yang harus diukur, kondisi material, lokasi pengujian, serta bentuk laporan yang dibutuhkan.

Tabel berikut merupakan panduan awal untuk menentukan kategori instrumen. Referensi standar menunjukkan metode yang relevan, bukan bukti bahwa setiap produk dalam kategori tersebut otomatis memenuhi standar. Periksa edisi standar, ruang lingkup penerapan, dan persyaratan proyek sebelum pengadaan.

Kebutuhan Pengujian	Kategori Alat dan Referensi	Hal yang Perlu Dievaluasi

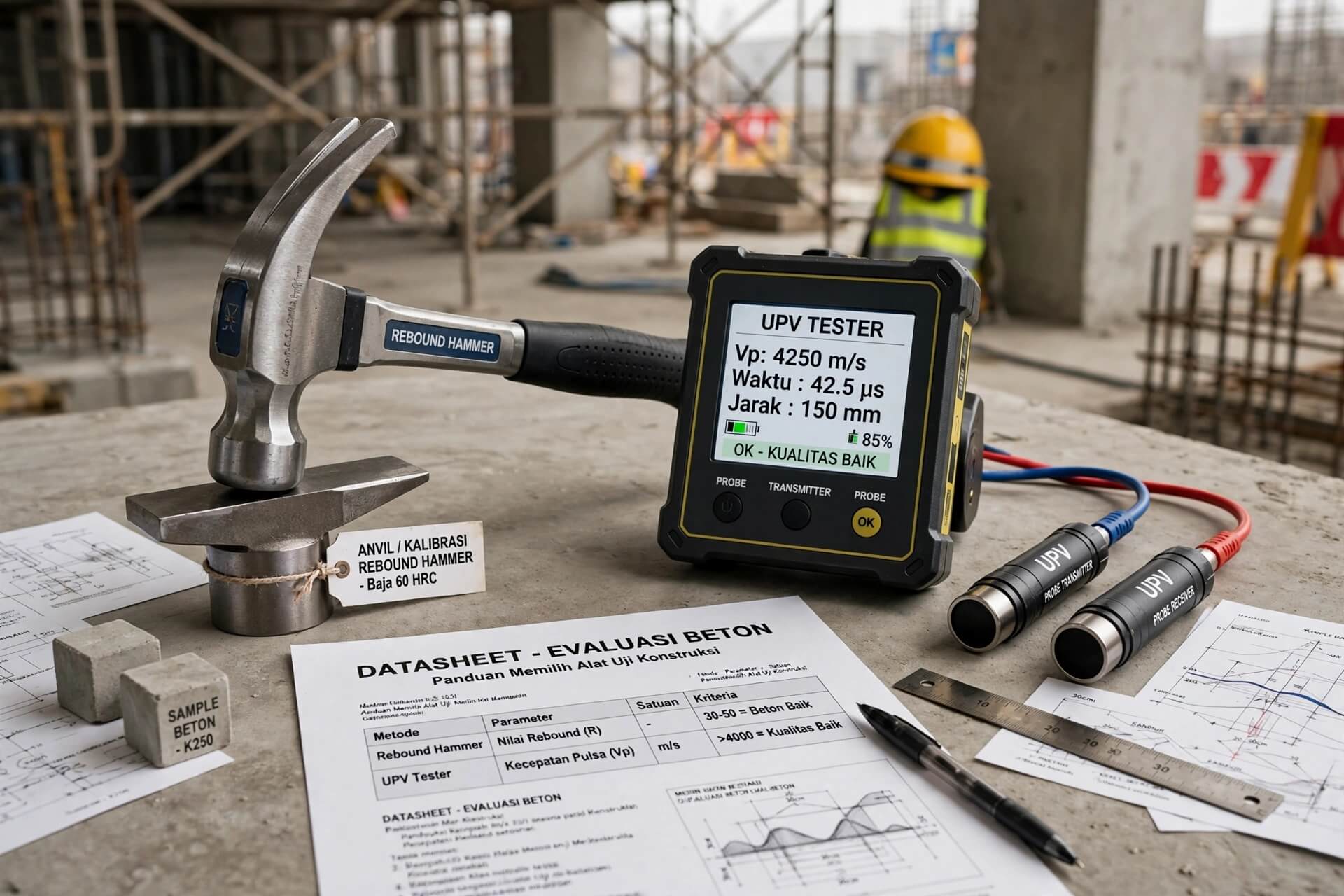

Evaluasi beton	Rebound hammer dan UPV tester. Referensi: ASTM C805/C805M dan ASTM C597.	Prinsip pengujian, kondisi permukaan, konfigurasi transduser, aksesori, dan metode interpretasi hasil.
Deteksi tulangan dan selimut beton	Rebar locator atau cover meter berbasis elektromagnetik; GPR untuk kebutuhan pemindaian tertentu.	Kedalaman deteksi, estimasi tebal selimut, jarak antartulangan, kondisi beton, dan kebutuhan pemetaan.
Pengujian kekerasan baja	Portable hardness tester dengan metode Leeb atau UCI. Referensi yang relevan antara lain ASTM A956/A956M dan ASTM A1038 sesuai metode.	Metode ukur, jenis probe, material, kondisi permukaan, ketebalan dan massa benda uji, serta blok acuan.
Deteksi indikasi cacat internal	Ultrasonic flaw detector sesuai prosedur inspeksi dan kebutuhan material.	Rentang frekuensi, jenis probe, kabel, blok acuan, evaluasi sinyal, dan dokumentasi hasil.
Pengukuran ketebalan material	Ultrasonic thickness gauge untuk material yang sesuai dengan prinsip dan konfigurasi alat.	Rentang ukur, resolusi, jenis transduser, pengaturan kecepatan suara, dan kebutuhan couplant.
Pengukuran ketebalan lapisan kering	Coating thickness gauge. Referensi: ASTM D7091 dan ISO 2808 sesuai metode dan aplikasi.	Jenis substrat, prinsip magnetik atau eddy current, rentang ukur, probe, foil acuan, dan prosedur verifikasi.
Evaluasi tanah dasar	Dynamic Cone Penetrometer (DCP) dan perangkat Plate Load Test sesuai tujuan pengujian.	Parameter hasil, konfigurasi alat, kapasitas pembebanan, perangkat ukur penurunan, dan prosedur interpretasi.

Standar perlu dipilih berdasarkan tujuan pengujian. ASTM D6951/D6951M membahas penggunaan DCP 8 kg untuk evaluasi material tanah dan perkerasan tertentu. ASTM D1195/D1195M dan ASTM D1196/D1196M masing-masing membahas pengujian beban pelat statis berulang dan tidak berulang dalam ruang lingkupnya. DCP dan Plate Load Test tidak menghasilkan parameter yang identik.

Untuk pengadaan, jangan hanya menanyakan apakah alat dapat digunakan pada suatu aplikasi. Mintalah konfirmasi tertulis mengenai metode, model, konfigurasi, aksesori, dan dokumentasi yang dibutuhkan untuk memenuhi prosedur proyek.

2. Cara Membandingkan Spesifikasi Teknis Alat

Setelah kategori instrumen ditentukan, bandingkan spesifikasi yang berpengaruh langsung terhadap pengukuran dan pekerjaan lapangan. Angka spesifikasi harus berasal dari datasheet atau manual model yang ditawarkan, bukan hanya deskripsi umum kategori produk.

A. Parameter, Rentang Ukur, Resolusi, dan Akurasi

• Parameter ukur: pastikan keluaran instrumen sesuai dengan kebutuhan inspeksi atau evaluasi material.
• Rentang ukur: pilih rentang yang mencakup kondisi kerja yang diperkirakan.
• Akurasi dan ketidakpastian: periksa spesifikasi produsen serta persyaratan metode pengujian.
• Resolusi: pastikan cukup untuk kebutuhan pembacaan, tetapi jangan menganggap resolusi tinggi otomatis berarti hasil lebih akurat.
• Kondisi penggunaan: periksa batas lingkungan kerja, kebutuhan daya, perlindungan perangkat, dan ketentuan pengoperasian.

B. Probe, Transduser, dan Konfigurasi Pengujian

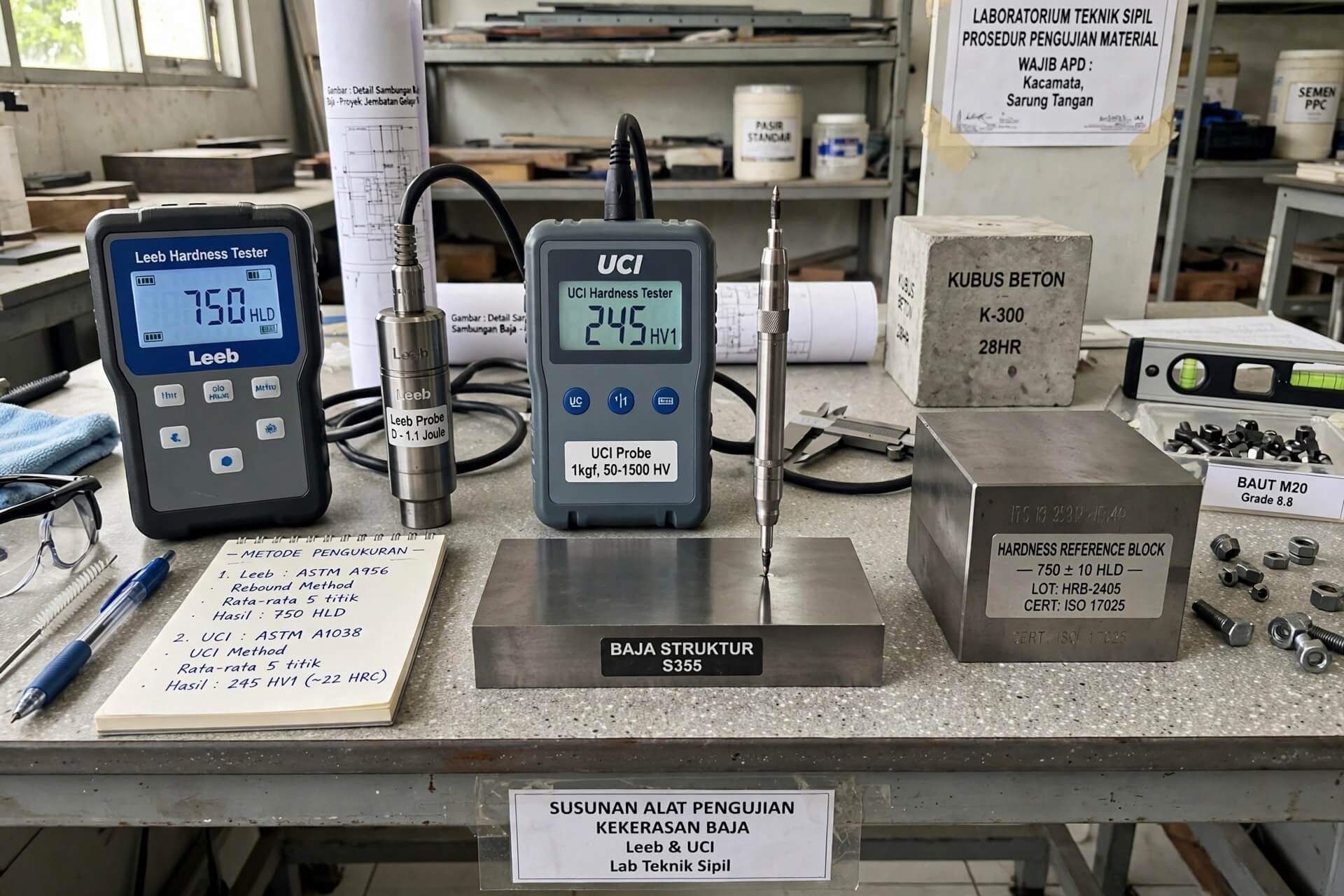

Kemampuan pengujian banyak instrumen dipengaruhi oleh probe atau transduser. Tipe aksesori harus sesuai dengan material, geometri benda uji, metode, dan rentang pengukuran. Portable hardness tester metode Leeb dan UCI menggunakan prinsip pengukuran yang berbeda. Pada pengukuran ketebalan ultrasonik, pemilihan transduser dan pengaturan kecepatan rambat suara memengaruhi kesesuaian pengukuran. Pada coating thickness gauge, pemilihan probe bergantung pada jenis substrat dan prinsip pengukuran perangkat.

Mintalah daftar konfigurasi yang jelas, meliputi model unit, tipe probe, kabel, aksesori standar, aksesori opsional, dan batasan penggunaan. Langkah ini membantu mencegah pembelian unit yang tampak sesuai di atas kertas tetapi tidak lengkap untuk pekerjaan sebenarnya.

3. Periksa Aksesori, Blok Acuan, dan Kelengkapan Pengadaan

Harga unit utama tidak selalu mencerminkan biaya untuk membuat alat siap digunakan. Sebelum menyetujui penawaran, periksa apakah aksesori yang dibutuhkan sudah termasuk dan sesuai dengan metode pengujian.

Kategori Alat	Aksesori yang Perlu Diperiksa	Pertanyaan kepada Pemasok
Rebound hammer	Anvil uji, batu gerinda atau perlengkapan persiapan permukaan jika dipersyaratkan, serta dokumen penggunaan.	Bagaimana pemeriksaan fungsi dilakukan dan aksesori apa saja yang termasuk dalam paket?
UPV tester	Transduser, kabel, couplant, dan perlengkapan sesuai konfigurasi pengujian.	Apakah pasangan transduser dan kabel sesuai dengan metode serta kondisi lapangan?
Hardness tester	Impact device atau probe UCI, blok acuan yang sesuai, serta aksesori penopang jika dibutuhkan.	Metode apa yang digunakan dan bagaimana kesesuaian blok acuan dengan alat dibuktikan?
Ultrasonic flaw detector	Probe, kabel, couplant, dan blok acuan sesuai prosedur inspeksi.	Apakah konfigurasi dan blok acuan memenuhi prosedur pengujian yang akan diterapkan?
Coating thickness gauge	Probe yang sesuai, foil acuan, serta substrat atau pelat acuan jika diperlukan.	Apakah perlengkapan verifikasi sesuai dengan jenis substrat dan rentang pengukuran?
DCP atau Plate Load Test	Komponen mekanis, perangkat ukur, pelat, sistem pembebanan, dan aksesori sesuai konfigurasi.	Komponen apa saja yang diperlukan untuk menjalankan prosedur pengujian secara lengkap?

4. Memilih Alat Ekonomis atau Model dengan Fitur Digital Lengkap

A. Instrumen dengan Fitur Dasar

• Potensi kelebihan: biaya awal dapat lebih rendah dan pengoperasian bisa lebih sederhana.
• Hal yang perlu diperiksa: kelengkapan aksesori, kemudahan pembacaan, kebutuhan pencatatan manual, dan dokumentasi teknis.
• Pertimbangkan ketika: kebutuhan pengujian relatif terbatas dan prosedur tidak memerlukan fitur pengolahan data tambahan.

B. Instrumen dengan Fitur Digital dan Pengolahan Data

• Potensi kelebihan: penyimpanan hasil, pengelompokan data, ekspor laporan, atau pemetaan dapat membantu dokumentasi terstruktur.
• Hal yang perlu diperiksa: fitur yang benar-benar tersedia, kompatibilitas perangkat lunak, biaya lisensi, dan kebutuhan pelatihan operator.
• Pertimbangkan ketika: jumlah titik ukur besar, hasil harus dapat ditelusuri, atau pelaporan digital menjadi bagian dari prosedur proyek.

5. Kalibrasi, Verifikasi, dan Dukungan Teknis

• Status dokumen: pastikan apakah alat disertai sertifikat kalibrasi, laporan pengujian, hasil verifikasi, atau dokumen lain.
• Laboratorium kalibrasi: jika proyek mensyaratkan laboratorium terakreditasi KAN, periksa status akreditasi dan ruang lingkup yang relevan.
• Kesesuaian proyek: konfirmasikan persyaratan dokumen kepada pemilik proyek atau konsultan.
• Perawatan dan servis: tanyakan prosedur perawatan, ketersediaan suku cadang, waktu penanganan servis.
• Pelatihan dan dukungan: pastikan cakupan pelatihan, demonstrasi, atau pendampingan dinyatakan dengan jelas.

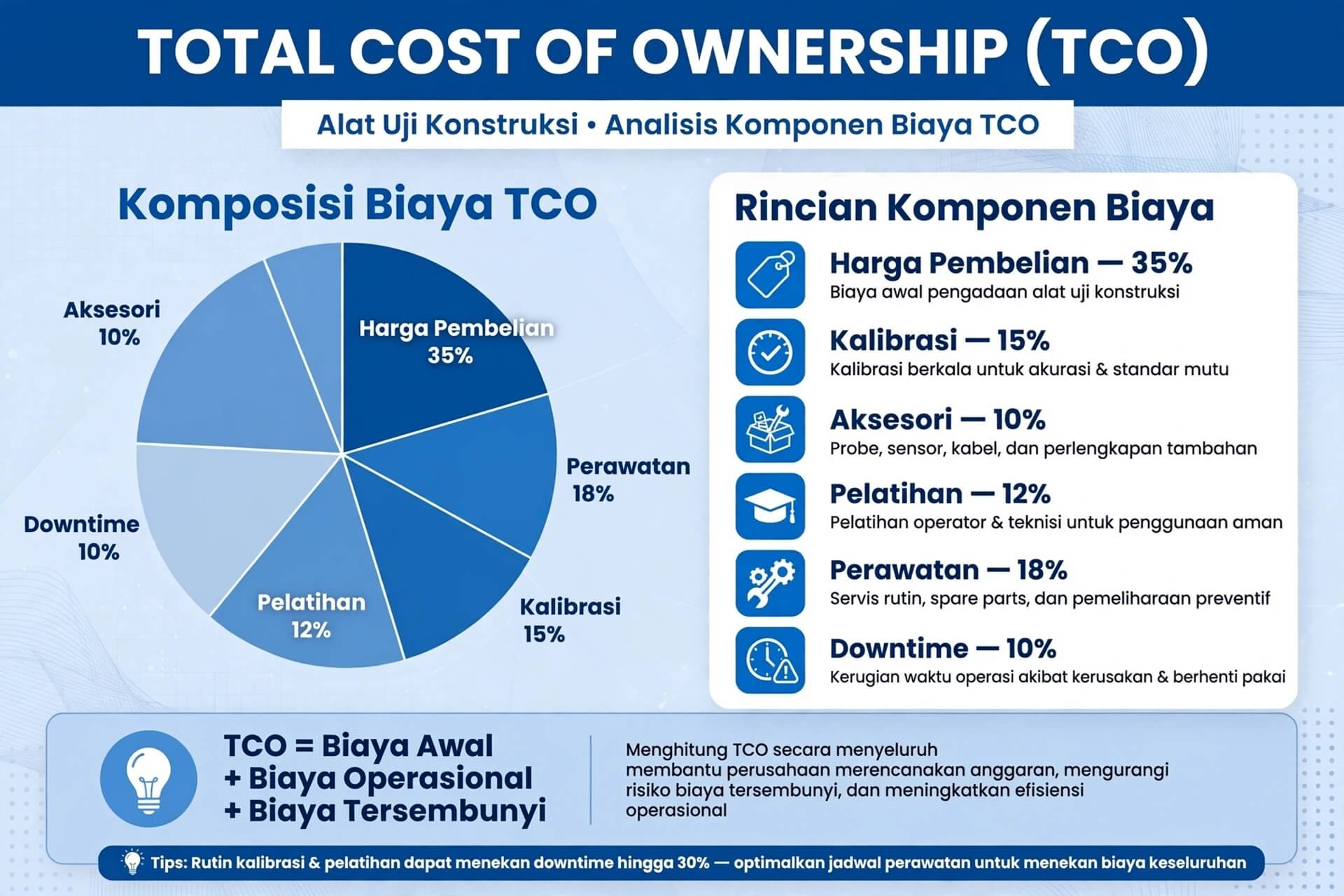

6. Menghitung Total Biaya Kepemilikan (Total Cost of Ownership)

Harga pembelian awal merupakan salah satu komponen biaya, bukan satu-satunya dasar pengambilan keputusan. Total Cost of Ownership (TCO) membantu perusahaan membandingkan alternatif pengadaan berdasarkan biaya yang relevan selama masa penggunaan.

Kerangka TCO = harga pembelian + aksesori tambahan + kalibrasi atau verifikasi + pelatihan + perawatan dan suku cadang + biaya operasional + biaya waktu henti yang relevan.

Komponen Biaya	Hal yang Perlu Dihitung
Pengadaan awal	Harga unit, probe, kabel, perangkat lunak, aksesori, pengiriman, dan pajak sesuai penawaran.
Kalibrasi dan pemeriksaan	Biaya layanan, transportasi, dokumen yang dibutuhkan, dan frekuensi sesuai prosedur atau persyaratan proyek.
Pelatihan dan operasional	Waktu operator, bahan habis pakai, daya, perangkat pendukung, dan pelatihan.
Perawatan dan perbaikan	Suku cadang, penggantian probe, servis, dan kemungkinan biaya akibat alat tidak dapat digunakan.
Produktivitas dan masa pakai	Jumlah pengujian, waktu pemrosesan data, kebutuhan penggantian, dan biaya waktu henti.

7. Checklist Evaluasi Penawaran Alat Uji Konstruksi

• Metode pengujian sesuai dengan RKS, prosedur inspeksi, atau persyaratan proyek.
• Parameter ukur, rentang, resolusi, dan spesifikasi akurasi sesuai kebutuhan aktual.
• Model, probe, transduser, kabel, serta aksesori yang ditawarkan telah diidentifikasi.
• Dokumen teknis dan manual penggunaan tersedia atau dapat dikonfirmasi.
• Kebutuhan kalibrasi, verifikasi, dan jenis dokumen telah diklarifikasi.
• Kompatibilitas perangkat lunak dan format pelaporan telah diperiksa jika diperlukan.
• Garansi, cakupan layanan, suku cadang, dan ketentuan servis telah dikonfirmasi secara tertulis.
• Biaya pembelian awal dan biaya sepanjang masa pakai telah dibandingkan.
• Penawaran mencantumkan model, kuantitas, kelengkapan, harga, masa berlaku, dan ketentuan pengiriman secara jelas.

8. Menentukan Kategori Alat yang Sesuai dengan Proyek

• Evaluasi beton: pertimbangkan rebound hammer atau UPV tester sesuai parameter yang ingin dievaluasi. Baca juga cara membaca hasil Hammer Test beton dan panduan Ultrasonic Pulse Velocity (UPV) pada beton untuk memahami perbedaan prinsip serta interpretasi hasil.
• Inspeksi tulangan: tinjau rebar locator atau cover meter, dan pertimbangkan GPR apabila kebutuhan pemindaian memerlukan kemampuan yang sesuai. Pelajari cara mendeteksi tulangan beton sebelum pengeboran sebelum menentukan instrumen.
• Pengujian kekerasan baja: bandingkan portable hardness tester berdasarkan metode Leeb atau UCI, karakteristik material, dan kondisi benda uji.
• Inspeksi las: evaluasi ultrasonic flaw detector berdasarkan prosedur inspeksi, material, dan konfigurasi probe. Untuk memahami perbedaan metode inspeksi, baca perbedaan UT dan MPI untuk inspeksi las.
• Pengukuran coating: pilih coating thickness gauge berdasarkan substrat, jenis lapisan, rentang, dan metode pengukuran. Lihat juga panduan cara mengukur DFT cat.
• Pengujian tanah: tentukan apakah kebutuhan lebih sesuai dengan DCP, Plate Load Test, atau metode lain yang ditetapkan dalam prosedur proyek.

Untuk memahami hubungan berbagai metode pengujian dalam satu kerangka, baca panduan pengujian material konstruksi dan NDT. Anda juga dapat meninjau kategori alat uji industri konstruksi dan sipil sebagai langkah awal mengidentifikasi kategori produk yang relevan.

Kesimpulan

Memilih alat uji konstruksi yang tepat membutuhkan evaluasi terhadap metode pengujian, parameter dan rentang ukur, aksesori, dokumentasi, kalibrasi, dukungan teknis, serta total biaya kepemilikan. Harga awal dan jumlah fitur saja tidak cukup untuk menentukan apakah suatu instrumen sesuai dengan kebutuhan proyek.
