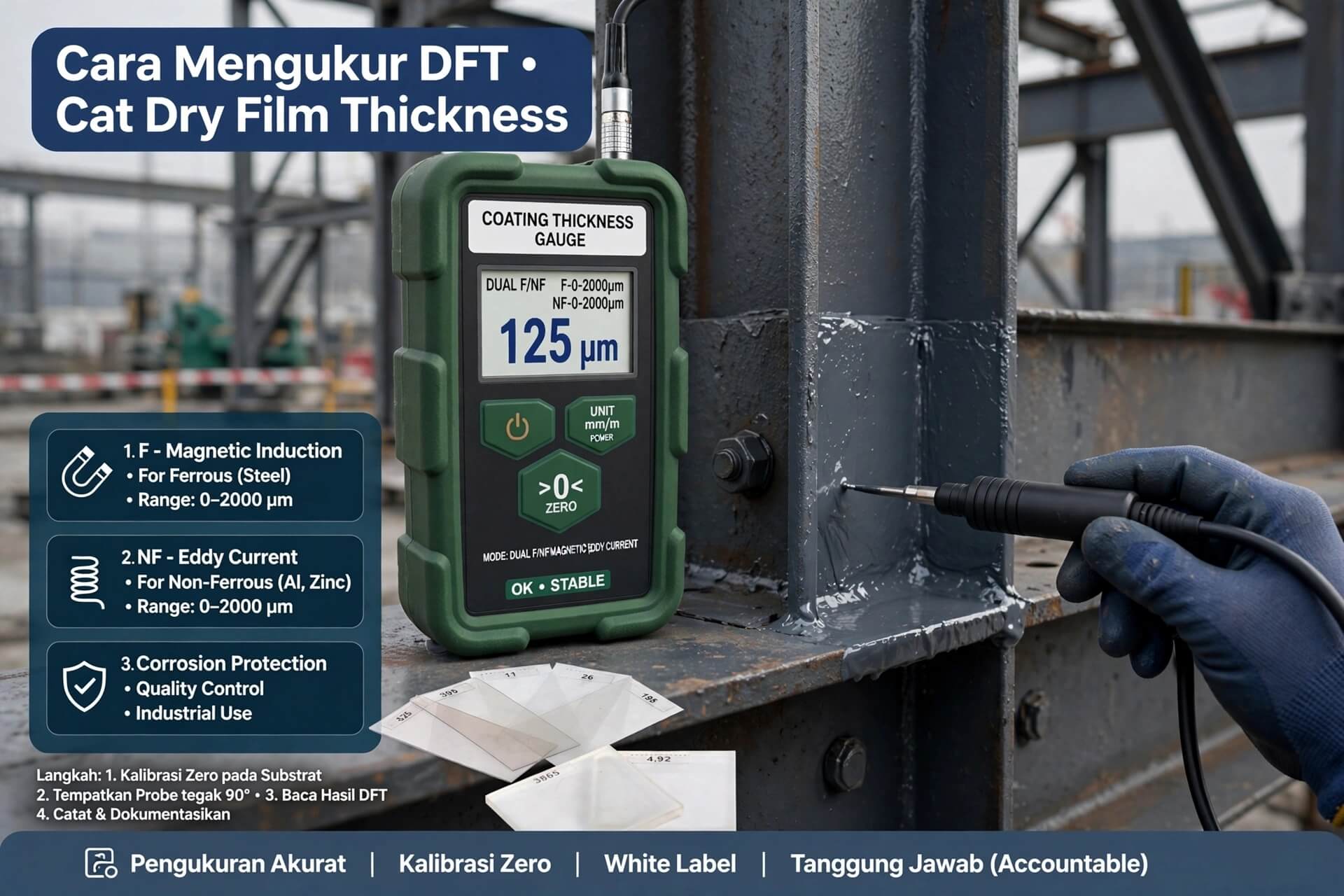

Cara Mengukur DFT Cat: Metode, Alat, dan Standar Pengujian

Korosi merupakan salah satu ancaman terhadap ketahanan struktur baja pada bangunan, jembatan, tangki industri, jaringan pipa, dan fasilitas maritim. Salah satu metode perlindungan yang umum digunakan adalah aplikasi sistem pelapis pelindung (protective coating) dengan persyaratan ketebalan dan mutu sesuai spesifikasi proyek.

Salah satu parameter penting dalam pengendalian mutu (quality control) pengecatan adalah Dry Film Thickness (DFT), yaitu ketebalan lapisan cat setelah mengering atau mencapai kondisi yang dipersyaratkan untuk pengukuran. Pemeriksaan DFT membantu memastikan ketebalan lapisan sesuai dengan spesifikasi, baik pada setiap lapisan maupun pada sistem pelapis secara keseluruhan.

Pengukuran ketebalan cat merupakan salah satu bagian dari pengendalian mutu material dan inspeksi konstruksi. Untuk memahami hubungan antara pengujian beton, pemeriksaan tulangan, dan metode Non-Destructive Testing (NDT) lainnya, baca juga Panduan Lengkap Pengujian Material Konstruksi dan NDT untuk Proyek Sipil sebagai referensi awal dalam menentukan metode pemeriksaan sesuai kebutuhan proyek.

Artikel ini membahas prinsip kerja Coating Thickness Gauge, prosedur pengukuran DFT di lapangan, faktor yang memengaruhi hasil pembacaan, serta cara mengevaluasi hasil berdasarkan standar dan spesifikasi proyek. Referensi yang relevan antara lain ISO 2808 untuk metode penentuan ketebalan lapisan dan ASTM D7091 untuk praktik pengukuran nondestruktif menggunakan alat ukur magnetik dan arus eddy pada substrat logam tertentu.

---

Mengapa Pengukuran DFT (Dry Film Thickness) Penting?

Spesifikasi pengecatan umumnya menetapkan ketebalan lapisan berdasarkan jenis cat, kondisi lingkungan, sistem pelapis, dan tingkat perlindungan yang dibutuhkan. Nilai yang ditetapkan dapat berupa ketebalan nominal, minimum, maksimum, atau kombinasi sesuai dokumen proyek.

• Mengendalikan perlindungan terhadap korosi: Lapisan yang lebih tipis daripada persyaratan dapat mengurangi tingkat perlindungan yang direncanakan, terutama jika ketebalan minimum tidak tercapai pada area tertentu.
• Mengendalikan konsumsi material: Ketebalan yang jauh melebihi spesifikasi dapat meningkatkan pemakaian cat dan biaya aplikasi. Pada sistem tertentu, ketebalan berlebih juga berpotensi menimbulkan cacat pelapisan, bergantung pada jenis produk dan kondisi aplikasinya.
• Memverifikasi mutu pekerjaan: Hasil pengukuran menyediakan data untuk mengevaluasi kesesuaian pekerjaan terhadap spesifikasi teknis, lembar data produk, dan persyaratan inspeksi proyek.
• Mendukung dokumentasi inspeksi: Catatan DFT dapat menjadi bagian dari laporan pemeriksaan dan dokumen serah terima apabila dipersyaratkan oleh kontrak.

DFT bukan satu-satunya indikator mutu lapisan pelindung. Kondisi permukaan, persiapan substrat, daya lekat, waktu pengeringan, kondisi aplikasi, dan cacat visual juga dapat menjadi bagian dari evaluasi kualitas sistem pelapis.

---

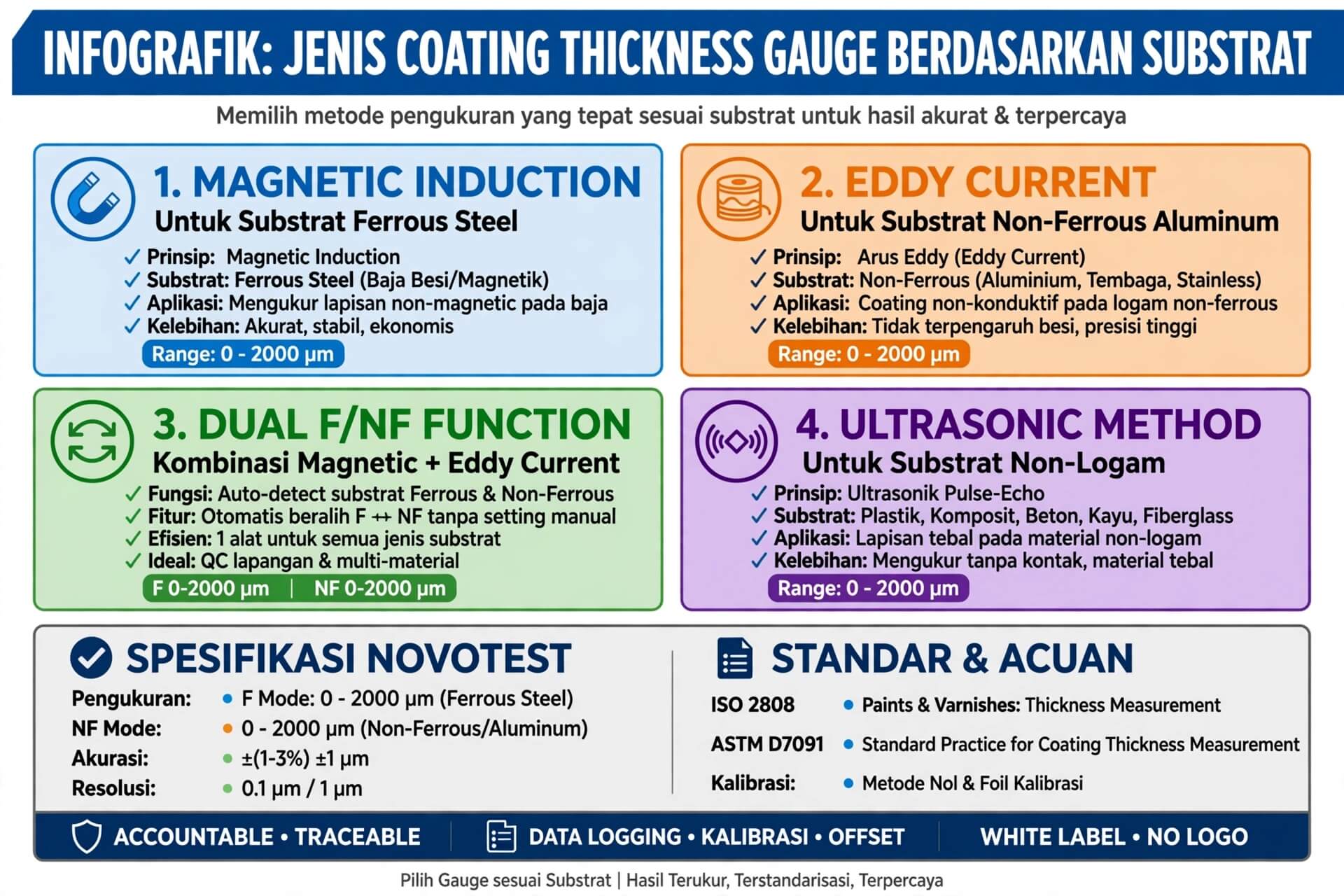

Jenis Coating Thickness Gauge Berdasarkan Material Substrat



Coating Thickness Gauge mengukur ketebalan lapisan dengan memanfaatkan prinsip fisika tertentu. Pemilihan alat harus mempertimbangkan material dasar (substrate), jenis lapisan, rentang ketebalan, geometri benda uji, serta kemampuan probe yang digunakan.

1. Prinsip Induksi Magnetik

Metode induksi magnetik digunakan untuk mengukur lapisan nonmagnetik di atas substrat feromagnetik, misalnya cat atau pelapis nonmagnetik pada baja karbon. Alat mendeteksi perubahan respons magnetik akibat jarak antara probe dan substrat.

Metode ini umum digunakan untuk pemeriksaan ketebalan cat pada struktur baja. Namun, hasil pengukuran tetap dipengaruhi oleh kondisi permukaan, bentuk benda uji, sifat substrat, dan spesifikasi probe.

2. Prinsip Arus Eddy (Eddy Current)

Metode arus eddy umumnya digunakan untuk mengukur lapisan nonkonduktif dan nonmagnetik di atas substrat logam nonferrous yang bersifat konduktif, seperti aluminium. Metode ini dapat digunakan untuk pengukuran cat pada aluminium apabila alat dan probe memang dirancang untuk aplikasi tersebut.

Prinsip ini tidak otomatis cocok untuk semua kombinasi lapisan dan substrat. Sebelum pengujian, periksa petunjuk produsen alat untuk memastikan kompatibilitasnya dengan material yang diperiksa.

3. Alat Dual-Function (F/NF)

Sejumlah alat ukur DFT dilengkapi fungsi ferrous/non-ferrous (F/NF), sehingga dapat digunakan pada substrat feromagnetik maupun nonferrous yang memenuhi persyaratan pengukuran alat tersebut. Sebagian model dapat mengenali jenis substrat secara otomatis, sedangkan model lain memerlukan pemilihan mode oleh pengguna.

Fitur berbeda antarproduk. Karena itu, jangan mengasumsikan bahwa semua alat digital memiliki deteksi otomatis, penyimpanan data, kemampuan mengukur setiap jenis lapisan, atau fitur analisis yang sama.

4. Metode Ultrasonik untuk Aplikasi Tertentu

Apabila substrat bukan logam atau metode magnetik dan arus eddy tidak sesuai, alat ukur ketebalan lapisan berbasis ultrasonik dapat menjadi pilihan untuk aplikasi tertentu. Pemilihan metode harus mengikuti kompatibilitas alat dengan jenis lapisan dan substrat. ASTM D6132 merupakan salah satu referensi untuk pengukuran ketebalan lapisan organik menggunakan alat ukur ultrasonik.

---

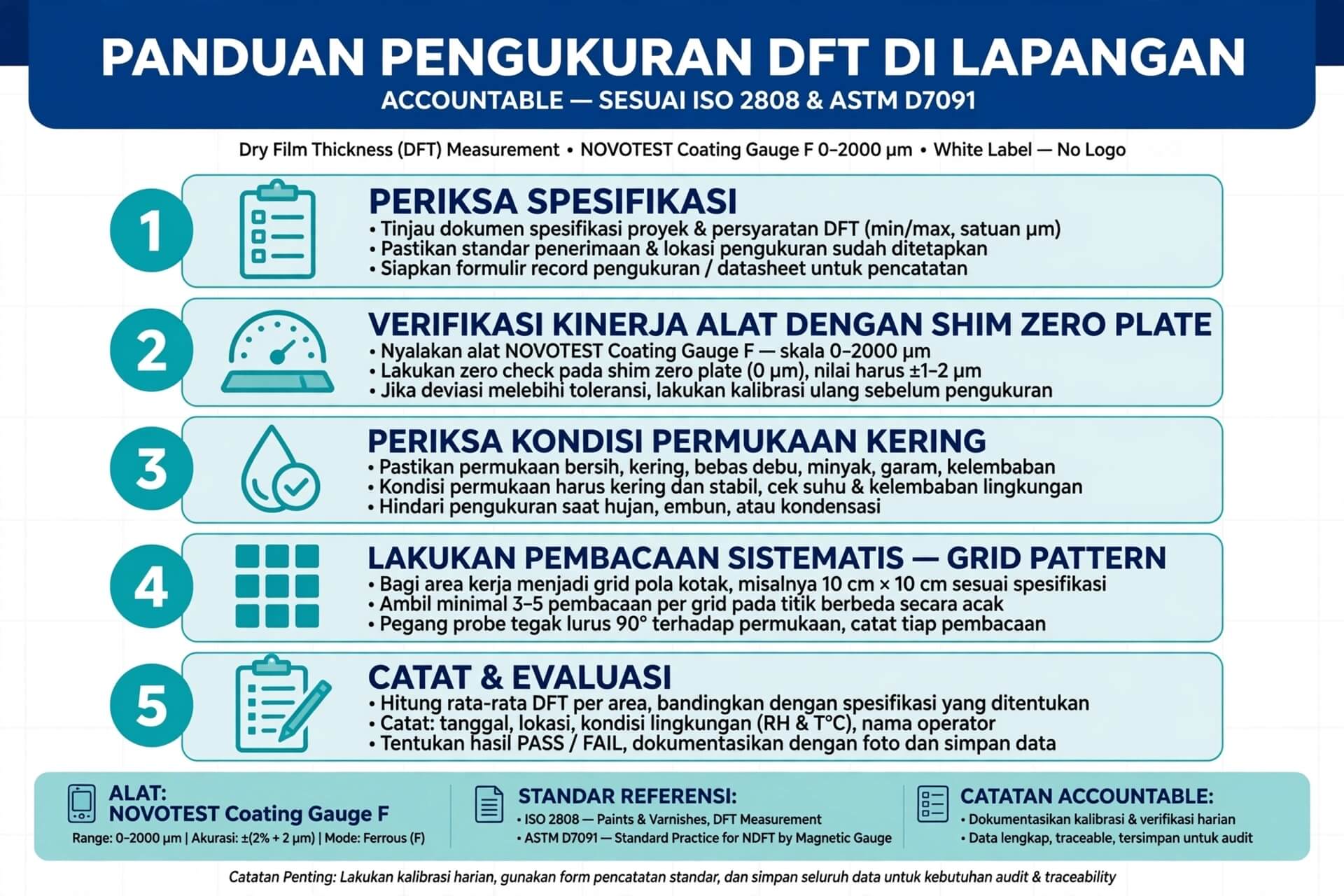

Panduan Pengukuran DFT di Lapangan

Pengukuran ketebalan lapisan cat perlu dilakukan secara sistematis. ISO 2808 menjelaskan berbagai metode penentuan ketebalan lapisan, sedangkan ASTM D7091 membahas penggunaan alat ukur magnetik dan arus eddy, termasuk verifikasi kinerja alat, penyesuaian, dan pelaksanaan pengukuran.

Frekuensi pengambilan data dan kriteria penerimaan harus ditetapkan berdasarkan standar serta spesifikasi proyek yang berlaku. Jangan menggunakan satu aturan jumlah titik untuk semua proyek tanpa memeriksa dokumen acuannya.

1. Periksa Spesifikasi dan Kondisi Benda Uji

Identifikasi jenis substrat, sistem cat, jumlah lapisan, ketebalan yang disyaratkan, serta area yang akan diperiksa. Pastikan apakah pemeriksaan ditujukan untuk satu lapisan yang baru diaplikasikan atau ketebalan kumulatif sistem pelapis.

2. Verifikasi Kinerja Alat Sebelum Digunakan

Lakukan pemeriksaan sesuai petunjuk produsen dan prosedur inspeksi yang berlaku. Gunakan standar ketebalan atau shim yang sesuai untuk memeriksa respons alat pada rentang pengukuran yang dibutuhkan. Pada substrat yang relevan, pelat dasar tanpa lapisan dapat digunakan untuk pemeriksaan titik nol atau pemeriksaan dasar sesuai prosedur alat.

Catatan: Kalibrasi, verifikasi, dan penyesuaian alat merupakan kegiatan yang berbeda. Kalibrasi berkaitan dengan penetapan hubungan antara indikasi alat dan acuan pengukuran; verifikasi memeriksa apakah kinerja alat memenuhi persyaratan; sedangkan penyesuaian mengubah respons alat apabila prosedur mengizinkannya. Ikuti persyaratan proyek dan petunjuk produsen untuk masing-masing kegiatan.

3. Periksa Kondisi Permukaan

Pastikan permukaan lapisan cukup kering dan sesuai untuk pengukuran. Bersihkan debu, kotoran, atau partikel lepas yang dapat mengganggu kontak probe. Hindari mengukur pada lapisan yang masih lunak atau mudah berubah bentuk jika alat dan metode tidak dirancang untuk kondisi tersebut.

4. Lakukan Pembacaan Secara Sistematis

Tempatkan probe pada permukaan dengan orientasi dan cara penggunaan yang ditentukan oleh produsen. Ambil pembacaan di sejumlah lokasi yang mewakili area inspeksi, termasuk area yang berpotensi memiliki variasi ketebalan. Hindari hanya mengandalkan satu pembacaan untuk menilai seluruh bidang yang luas.

Jumlah lokasi, jumlah pembacaan, ukuran area inspeksi, serta cara merangkum data harus mengikuti prosedur yang dirujuk dalam kontrak atau rencana inspeksi.

5. Catat dan Evaluasi Hasil

Catat hasil pembacaan beserta lokasi pengukuran, identitas alat dan probe, kondisi permukaan, serta informasi lain yang diwajibkan dalam laporan. Bandingkan data dengan kriteria penerimaan yang ditetapkan untuk proyek, bukan dengan angka umum yang belum tentu berlaku pada sistem pelapis tersebut.

---

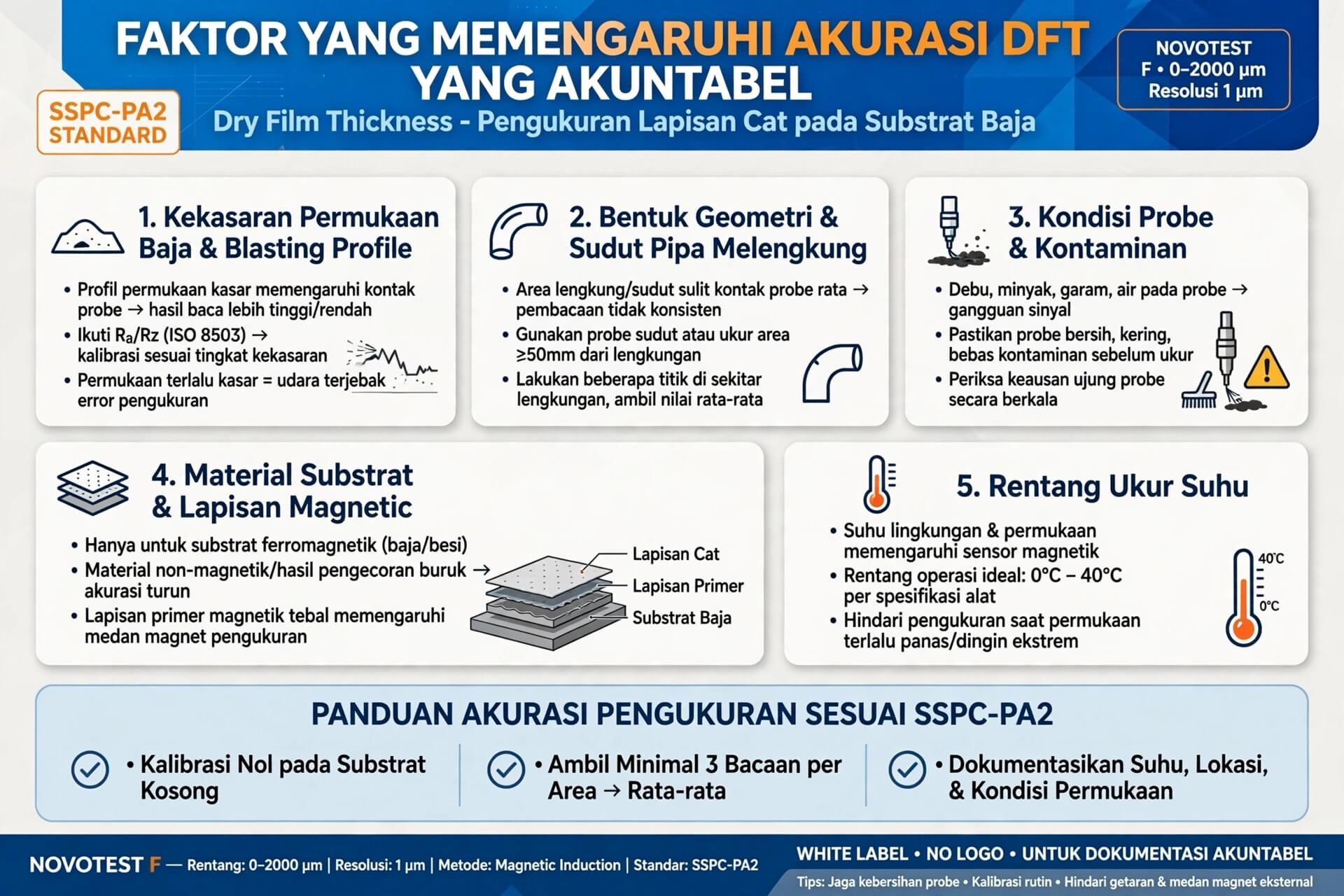

Faktor yang Memengaruhi Akurasi Pengukuran DFT

1. Kekasaran Permukaan Baja

Baja yang menjalani proses abrasive blasting memiliki profil permukaan berupa puncak dan lembah. Kondisi ini dapat memengaruhi pembacaan alat ukur ketebalan, khususnya ketika ketebalan lapisan dibandingkan dengan permukaan yang relatif halus.

Penanganan pengaruh profil permukaan harus mengikuti metode pengukuran dan prosedur yang berlaku. Beberapa prosedur menggunakan pendekatan koreksi atau pengukuran dasar logam (base metal reading/BMR), tetapi penerapannya tidak otomatis diwajibkan untuk semua alat dan situasi. Periksa standar, jenis alat, dan ketentuan proyek sebelum menerapkan koreksi.

2. Bentuk dan Geometri Benda Uji

Sudut tajam, tepi, permukaan melengkung, pipa berdiameter kecil, dan area sempit dapat memengaruhi kemampuan probe memperoleh pembacaan yang andal. Gunakan probe yang sesuai dengan geometri benda uji dan ikuti batas penggunaan yang dinyatakan oleh produsen.

3. Kondisi Probe dan Permukaan Lapisan

Debu, serpihan, kontaminan, atau material yang menempel pada ujung probe maupun permukaan lapisan dapat mengganggu pengukuran. Periksa dan bersihkan probe sesuai petunjuk produsen. Jangan menekan probe secara berlebihan atau mengubah teknik pengukuran tanpa dasar prosedural.

4. Material Substrat dan Lapisan

Sifat magnetik dan konduktivitas substrat harus sesuai dengan prinsip kerja alat. Lapisan yang mengandung partikel logam, susunan multilapis, atau kombinasi material tertentu dapat memengaruhi hasil. Pastikan jenis lapisan dan substrat sesuai dengan kemampuan alat, terutama jika diperlukan pengukuran lapisan tertentu, bukan hanya ketebalan total.

5. Rentang Ukur dan Kondisi Penggunaan

Setiap alat dan probe memiliki rentang ukur, toleransi, serta kondisi penggunaan yang berbeda. Perhatikan spesifikasi produsen, termasuk pengaruh suhu apabila dinyatakan, kondisi lingkungan, dan batas pengukuran pada geometri tertentu. Jangan menganggap seluruh alat memiliki tingkat akurasi yang sama hanya karena sama-sama menampilkan hasil dalam mikrometer.

---

Interpretasi Hasil Pengukuran DFT

Hasil pengukuran harus dievaluasi berdasarkan dokumen yang menjadi acuan proyek, seperti spesifikasi pengecatan, lembar data teknis produk (technical data sheet/TDS), rencana inspeksi, dan standar penerimaan yang secara eksplisit dirujuk.

1. Bandingkan dengan Ketebalan yang Disyaratkan

Periksa apakah spesifikasi menetapkan ketebalan minimum, nominal, maksimum, atau kombinasi di antaranya. Misalnya, angka nominal 150 µm tidak dengan sendirinya menjelaskan batas penerimaan. Nilai minimum dan maksimum yang diizinkan harus ditemukan dalam dokumen proyek atau ketentuan teknis produk yang berlaku.

2. Periksa Kriteria Penerimaan yang Digunakan

SSPC-PA 2 merupakan salah satu referensi untuk pengukuran ketebalan cat kering menggunakan alat ukur magnetik pada substrat magnetik. Namun, kriteria penerimaan tidak boleh disederhanakan menjadi aturan umum bahwa 80% pembacaan harus memenuhi rentang tertentu dan 20% sisanya selalu diperbolehkan berada di luar rentang.

Jika proyek merujuk SSPC-PA 2, gunakan edisi yang ditentukan beserta ketentuan pengukuran dan penerimaan yang sesuai. Periksa juga apakah kontrak menetapkan persyaratan tambahan atau berbeda. Jangan menerapkan batas minimum, toleransi, atau persentase penerimaan tanpa memastikan dasar acuannya.

3. Tentukan Tindakan Korektif Berdasarkan Hasil Inspeksi

• Ketebalan di bawah persyaratan: Identifikasi area yang tidak memenuhi kriteria dan tentukan tindakan perbaikan sesuai prosedur pengecatan serta persetujuan pihak yang berwenang.
• Ketebalan melebihi batas: Evaluasi terhadap spesifikasi dan rekomendasi produsen cat. Jangan langsung menyimpulkan bahwa lapisan harus dihilangkan atau dibiarkan tanpa penilaian teknis.
• Hasil tidak konsisten: Periksa ulang kondisi probe, verifikasi alat, profil permukaan, geometri, teknik pengukuran, dan representativitas lokasi pengujian sebelum mengambil keputusan.

---

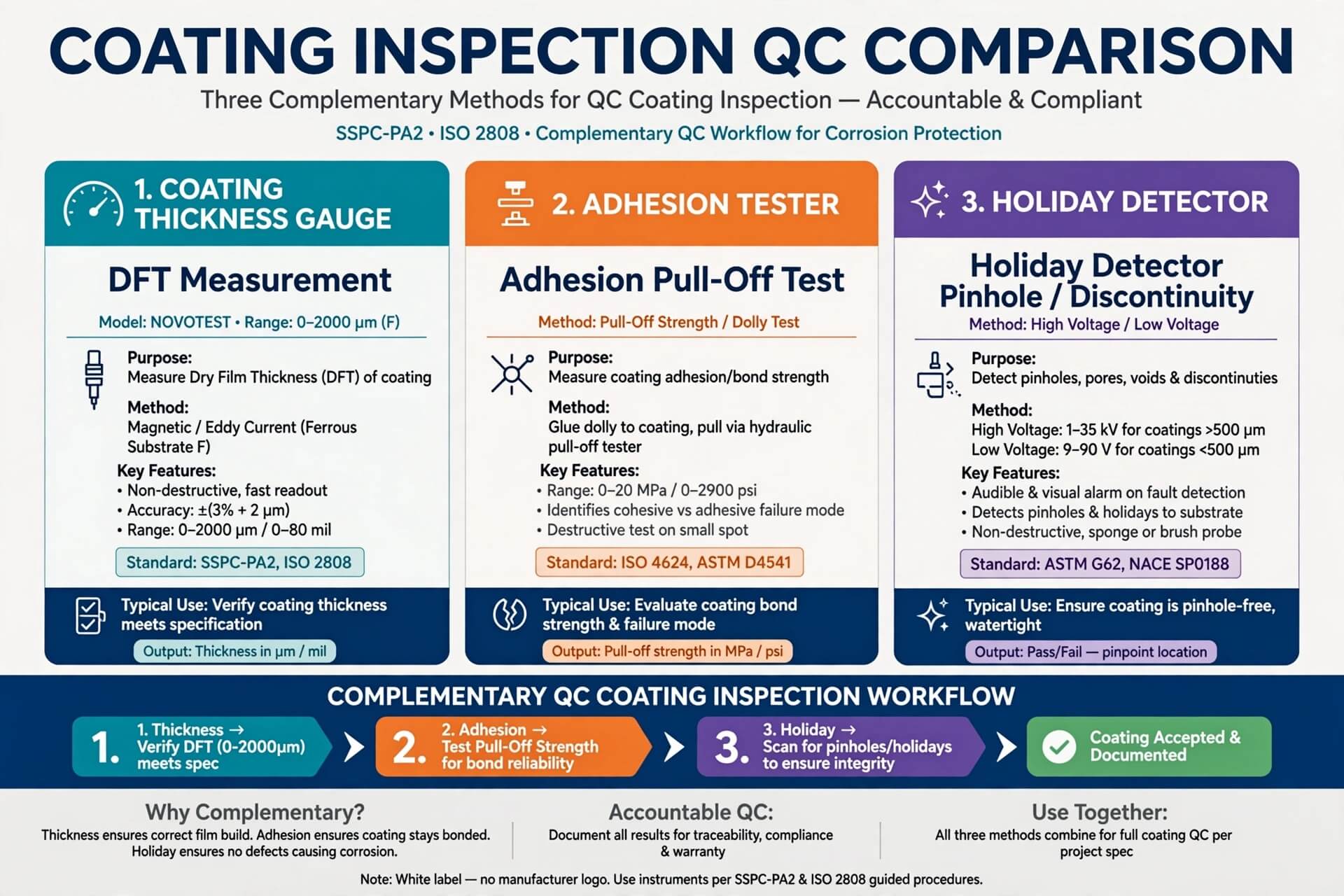

Perbedaan Coating Thickness Gauge, Adhesion Tester, dan Holiday Detector

Pengendalian mutu sistem protective coating tidak selalu cukup dengan satu jenis alat. Ketebalan, daya lekat, dan diskontinuitas lapisan merupakan parameter berbeda sehingga membutuhkan metode pemeriksaan yang sesuai.

1. Coating Thickness Gauge untuk Mengukur DFT

Coating Thickness Gauge merupakan instrumen utama untuk mengukur ketebalan lapisan cat kering. Pada aplikasi baja, alat dengan prinsip magnetik banyak digunakan untuk memeriksa apakah ketebalan lapisan memenuhi spesifikasi yang ditetapkan.

Ketika memilih alat, perhatikan material substrat, rentang ukur, akurasi, jenis probe, kemampuan pengukuran pada permukaan melengkung, serta fitur dokumentasi data jika dibutuhkan.

2. Adhesion Tester untuk Menguji Daya Lekat

Adhesion Tester digunakan untuk mengevaluasi daya lekat lapisan terhadap substrat atau antarlapisan melalui metode pengujian tertentu. Salah satu metode yang dikenal adalah pull-off adhesion test, yang mengukur tegangan saat lapisan terlepas dari permukaan atau dari bagian sistem pelapis.

Hasil uji daya lekat tidak dapat menggantikan pengukuran DFT. Lapisan dapat memiliki ketebalan sesuai spesifikasi tetapi tetap memerlukan evaluasi daya lekat apabila hal tersebut disyaratkan oleh prosedur inspeksi.

3. Holiday Detector untuk Mendeteksi Diskontinuitas Lapisan

Holiday Detector digunakan untuk mendeteksi diskontinuitas pada lapisan pelindung nonkonduktif di atas substrat konduktif, misalnya cacat tembus atau area yang tidak tertutup secara memadai. Pemilihan metode dan tegangan pengujian bergantung pada jenis lapisan, ketebalan, substrat, serta prosedur yang digunakan.

Holiday Detector bukan alat untuk mengukur DFT dan tidak menggantikan pemeriksaan ketebalan. Alat ini digunakan ketika pemeriksaan diskontinuitas diperlukan, dengan memperhatikan kesesuaian metode agar pengujian tidak merusak lapisan yang sebenarnya memenuhi persyaratan.

Ketiga instrumen tersebut dapat saling melengkapi dalam program inspeksi coating, tetapi kebutuhan penggunaannya harus ditentukan berdasarkan spesifikasi proyek, karakteristik lapisan, dan rencana pengujian.

---

Standar Referensi untuk Pengujian Lapisan Cat

Standar yang digunakan harus disesuaikan dengan metode pengukuran dan persyaratan kontrak. Beberapa referensi yang relevan meliputi:

• ISO 2808: Menjelaskan berbagai metode untuk menentukan ketebalan lapisan, termasuk metode untuk lapisan basah, lapisan kering, dan aplikasi tertentu lainnya. Lihat informasi ISO 2808 di situs resmi ISO.
• ASTM D7091: Membahas praktik pengukuran nondestruktif menggunakan alat ukur magnetik untuk lapisan nonmagnetik pada logam feromagnetik dan alat ukur arus eddy untuk lapisan nonmagnetik serta nonkonduktif pada logam nonferrous. Lihat informasi ASTM D7091-22 di situs resmi ASTM.
• SSPC-PA 2: Referensi untuk prosedur pengukuran ketebalan cat kering menggunakan alat ukur magnetik pada substrat magnetik. Penerapan dan kriteria penerimaannya harus mengikuti edisi yang dirujuk oleh dokumen proyek.
• ASTM D6132: Referensi untuk pengukuran nondestruktif ketebalan lapisan organik menggunakan alat ukur ultrasonik pada kombinasi substrat dan lapisan yang sesuai. Lihat informasi ASTM D6132 di situs resmi ASTM.

Referensi tersebut memiliki ruang lingkup berbeda dan tidak dapat dipertukarkan begitu saja. Pengguna harus memeriksa edisi yang dipersyaratkan, metode yang relevan, petunjuk produsen alat, serta ketentuan penerimaan dalam kontrak sebelum melakukan inspeksi.

---

Kesimpulan

Pengukuran Dry Film Thickness merupakan bagian penting dari pengendalian mutu sistem pelapis pelindung pada struktur baja. Hasil yang dapat diandalkan memerlukan pemilihan alat sesuai substrat, verifikasi kinerja alat, teknik pengukuran yang konsisten, serta evaluasi berdasarkan standar dan spesifikasi proyek yang berlaku.

Coating Thickness Gauge menjadi instrumen utama untuk pengukuran DFT. Adhesion Tester dan Holiday Detector dapat melengkapi pemeriksaan apabila proyek juga mensyaratkan evaluasi daya lekat dan deteksi diskontinuitas lapisan. Ketiganya mengukur atau mendeteksi parameter berbeda, sehingga pemilihan instrumen harus didasarkan pada tujuan inspeksi.

Untuk kebutuhan inspeksi profesional, jangan hanya mempertimbangkan resolusi tampilan alat. Periksa juga rentang ukur, akurasi yang dinyatakan produsen, jenis probe, kompatibilitas substrat, kemampuan penyimpanan data, serta kebutuhan dokumentasi proyek.

---
