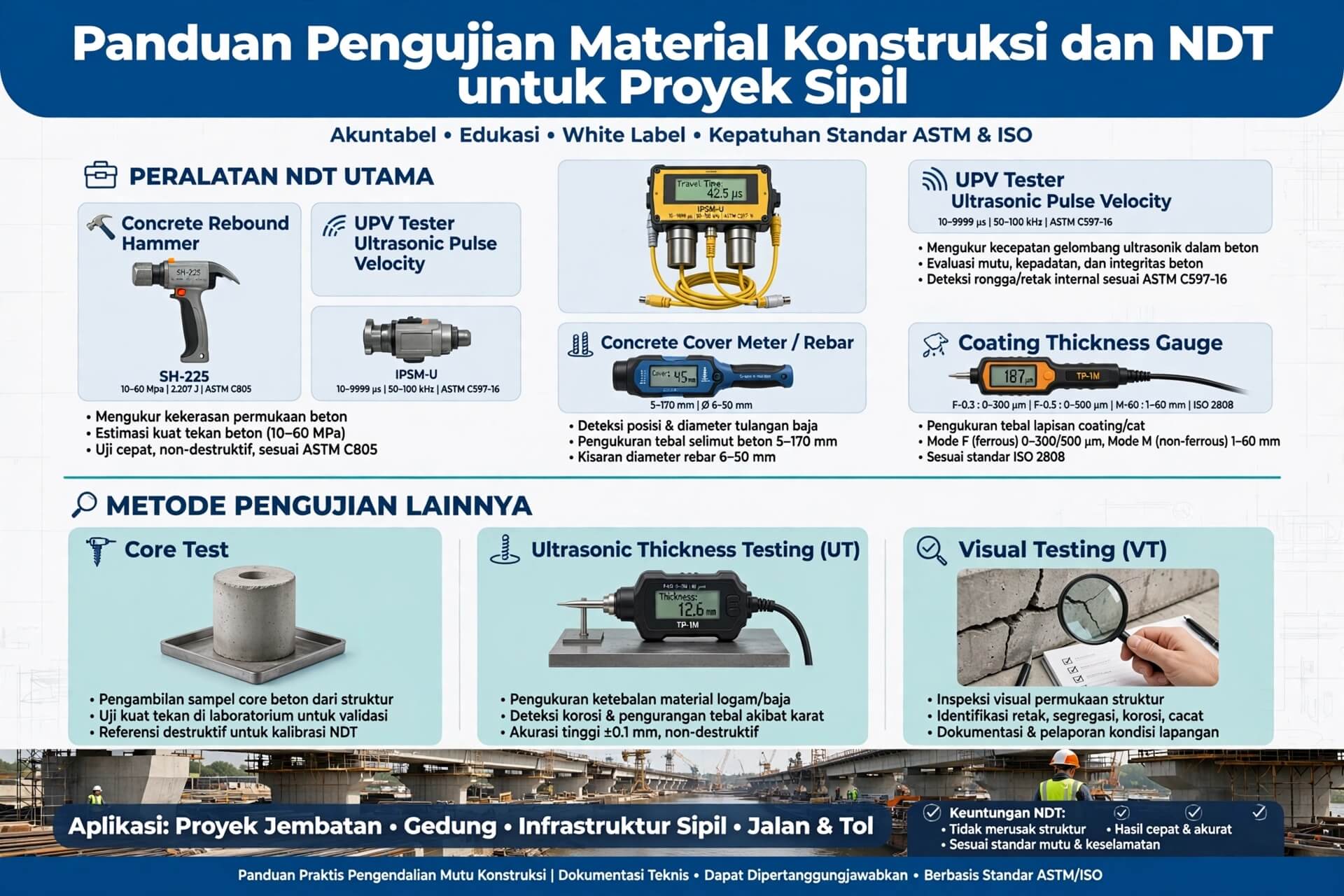

Panduan Pengujian Material Konstruksi dan NDT untuk Proyek Sipil

Pengujian material konstruksi merupakan bagian penting dari pengendalian mutu atau quality control (QC) dalam proyek sipil. Pemeriksaan ini membantu tim proyek mengevaluasi karakteristik material, memeriksa kesesuaian terhadap spesifikasi teknis, serta mengidentifikasi indikasi ketidaksesuaian sebelum berdampak pada kinerja konstruksi.

Jenis pengujian yang diperlukan bergantung pada material, fungsi elemen konstruksi, tahap pekerjaan, dan persyaratan proyek. Beton, baja struktural, lapisan pelindung, serta tanah dasar memiliki karakteristik berbeda sehingga tidak dapat dievaluasi menggunakan satu metode atau instrumen yang sama.

Dalam praktiknya, pengujian dapat dilakukan melalui metode destruktif, metode non-destruktif atau Non-Destructive Testing (NDT), maupun kombinasi keduanya. Pemilihan metode harus mempertimbangkan tujuan pemeriksaan, kondisi material, ketelitian yang dibutuhkan, serta standar dan prosedur yang berlaku.

Panduan ini membahas berbagai metode pengujian material konstruksi, fungsi instrumen yang digunakan, batas interpretasi hasil, dan faktor yang perlu diperhatikan dalam menentukan metode pemeriksaan untuk proyek bangunan, jembatan, infrastruktur, maupun pekerjaan sipil lainnya.

Daftar Isi

• Tujuan Pengujian Material Konstruksi
• Jenis Material yang Perlu Diuji
• Metode Pengujian Beton
• Rebound Hammer untuk Pemeriksaan Beton
• Ultrasonic Pulse Velocity (UPV)
• Core Test dan Pengujian Kuat Tekan
• Pengujian Material Baja
• Pengujian Lapisan Pelindung dan Coating
• Pengujian Tanah dan Material Geoteknik
• Jenis Metode NDT dalam Konstruksi
• Cara Memilih Metode Pengujian
• Interpretasi Hasil dan Pengendalian Mutu
• Standar dan Referensi Pengujian
• Kesimpulan

Tujuan Pengujian Material Konstruksi

Pengujian material tidak hanya dilakukan untuk memperoleh angka hasil pengukuran. Data tersebut perlu digunakan untuk menjawab kebutuhan teknis yang jelas, seperti memeriksa keseragaman material, mengevaluasi karakteristik mekanis, mengidentifikasi indikasi cacat, atau memverifikasi kesesuaian terhadap spesifikasi proyek.

Secara umum, pengujian material konstruksi memiliki beberapa tujuan berikut:

• Pengendalian mutu material: memeriksa karakteristik material yang digunakan agar sesuai dengan persyaratan teknis dan dokumen kontrak.
• Evaluasi kondisi struktur: membantu menilai kondisi elemen konstruksi yang sudah terpasang atau digunakan.
• Identifikasi indikasi ketidaksesuaian: menemukan area yang memerlukan pemeriksaan lanjutan, misalnya indikasi retak, ketidakseragaman, atau penurunan kondisi lapisan pelindung.
• Verifikasi hasil pekerjaan: menyediakan data pendukung untuk pemeriksaan dan dokumentasi mutu.
• Perencanaan pemeliharaan: membantu menentukan kebutuhan inspeksi lanjutan berdasarkan kondisi aktual material dan struktur.

Hasil pengujian harus dievaluasi sesuai tujuan pemeriksaan. Sebuah metode yang sesuai untuk membandingkan keseragaman material belum tentu cukup untuk menentukan kekuatan aktual atau menyatakan bahwa suatu elemen struktur memenuhi seluruh persyaratan keselamatan.

Jenis Material yang Perlu Diuji

1. Beton

Beton digunakan pada berbagai elemen konstruksi, termasuk fondasi, kolom, balok, pelat, dinding, dan jembatan. Pengujian beton dapat mencakup kuat tekan, respons pantul permukaan, kecepatan rambat gelombang ultrasonik, serta pemeriksaan kondisi internal menggunakan metode yang sesuai.

Metode dipilih berdasarkan apakah pemeriksaan bertujuan mengevaluasi beton segar, menguji benda uji beton yang telah mengeras, atau memeriksa elemen beton yang sudah menjadi bagian struktur.

2. Baja struktural dan tulangan

Baja dapat diperiksa melalui pengujian sifat mekanis, pemeriksaan dimensi, inspeksi visual, serta metode NDT untuk mendeteksi indikasi diskontinuitas. Pemilihan metode bergantung pada jenis produk baja, sambungan, geometri komponen, dan jenis cacat yang ingin diperiksa.

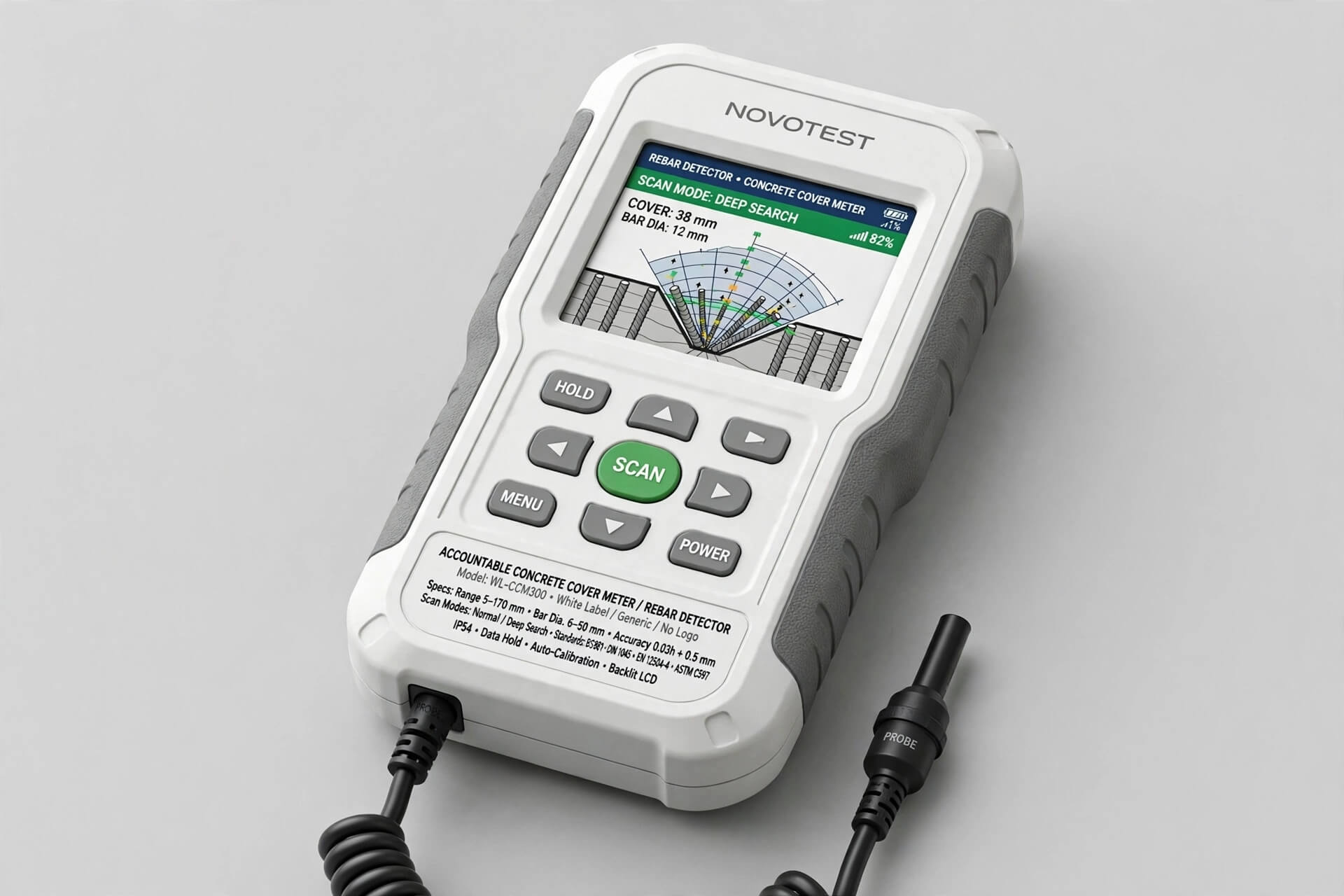

Untuk struktur beton bertulang, pemeriksaan posisi tulangan dan perkiraan selimut beton juga dapat menjadi bagian dari inspeksi. Instrumen pendeteksi tulangan tidak menggantikan pengujian sifat mekanis baja.

3. Lapisan pelindung dan coating

Lapisan coating pada baja atau material lain berfungsi sesuai rancangan sistem pelapis, misalnya untuk membantu mengendalikan korosi atau memenuhi kebutuhan perlindungan permukaan. Pemeriksaan dapat meliputi ketebalan lapisan kering, kondisi visual, dan daya lekat sesuai spesifikasi sistem pelapis.

Ketebalan yang memenuhi target tidak secara otomatis membuktikan bahwa daya lekat, persiapan permukaan, dan seluruh aspek mutu coating juga telah memenuhi persyaratan.

4. Tanah dan material geoteknik

Pengujian geoteknik digunakan untuk memperoleh informasi mengenai karakteristik tanah dan material dasar yang mendukung konstruksi. Pemeriksaan dapat mencakup kadar air, gradasi, kepadatan, daya dukung, dan parameter lain sesuai kebutuhan desain.

Metode lapangan dan laboratorium harus dipilih berdasarkan jenis tanah, kondisi lokasi, serta parameter yang diperlukan. Hasil dari satu jenis pengujian tidak dapat langsung dianggap mewakili seluruh karakteristik geoteknik suatu lokasi.

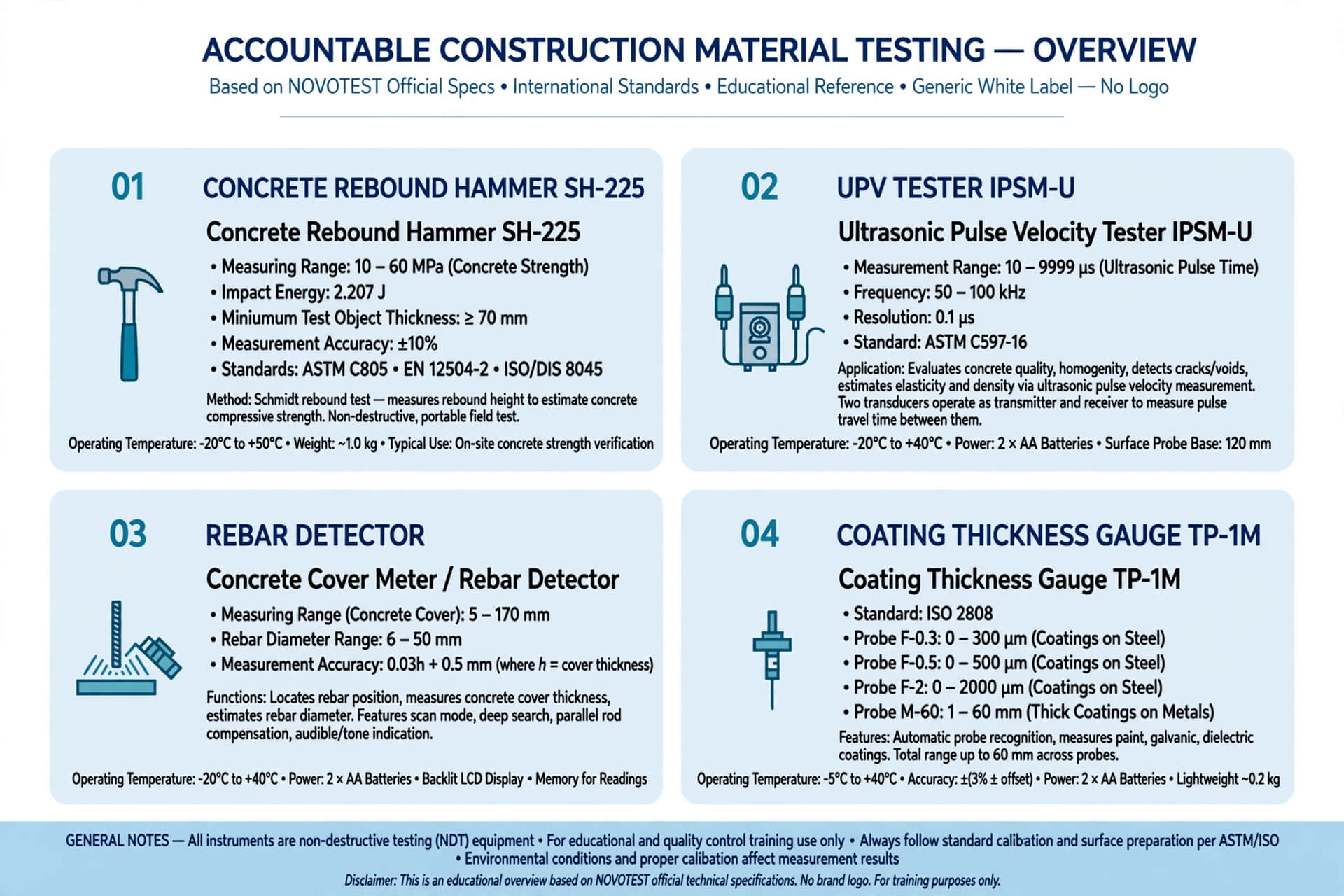

Metode Pengujian Beton

Pengujian beton dapat dilakukan menggunakan metode yang berbeda sesuai tujuan pemeriksaan. Beberapa metode digunakan untuk mengukur kuat tekan benda uji, sedangkan metode lainnya membantu mengevaluasi respons permukaan, keseragaman relatif, atau indikasi kondisi internal beton.

Metode	Tujuan utama	Catatan penggunaan
Uji kuat tekan	Menentukan kuat tekan benda uji beton berdasarkan prosedur pengujian yang berlaku.	Perlu memperhatikan bentuk dan ukuran benda uji, kondisi pengujian, serta prosedur standar.
Rebound hammer	Mengukur angka pantul sebagai indikator respons permukaan beton.	Estimasi kuat tekan memerlukan korelasi yang sesuai; angka pantul bukan pengukuran langsung kuat tekan.
Ultrasonic Pulse Velocity (UPV)	Mengukur waktu rambat gelombang ultrasonik melalui beton.	Interpretasi dipengaruhi kondisi material, kelembapan, jalur rambat, dan konfigurasi pengukuran.
Core test	Menguji sampel inti beton yang diambil dari elemen struktur.	Pengambilan sampel harus direncanakan dan dampaknya terhadap struktur perlu diperhitungkan.
Pendeteksi tulangan	Membantu menemukan posisi tulangan dan, bergantung pada alat, memperkirakan selimut beton.	Hasil perlu mempertimbangkan batas deteksi, jarak antartulangan, dan kondisi elemen.

Metode-metode tersebut tidak saling menggantikan secara otomatis. Pemilihan dan kombinasi pengujian harus didasarkan pada pertanyaan teknis yang hendak dijawab serta tingkat keyakinan yang dibutuhkan dalam evaluasi.

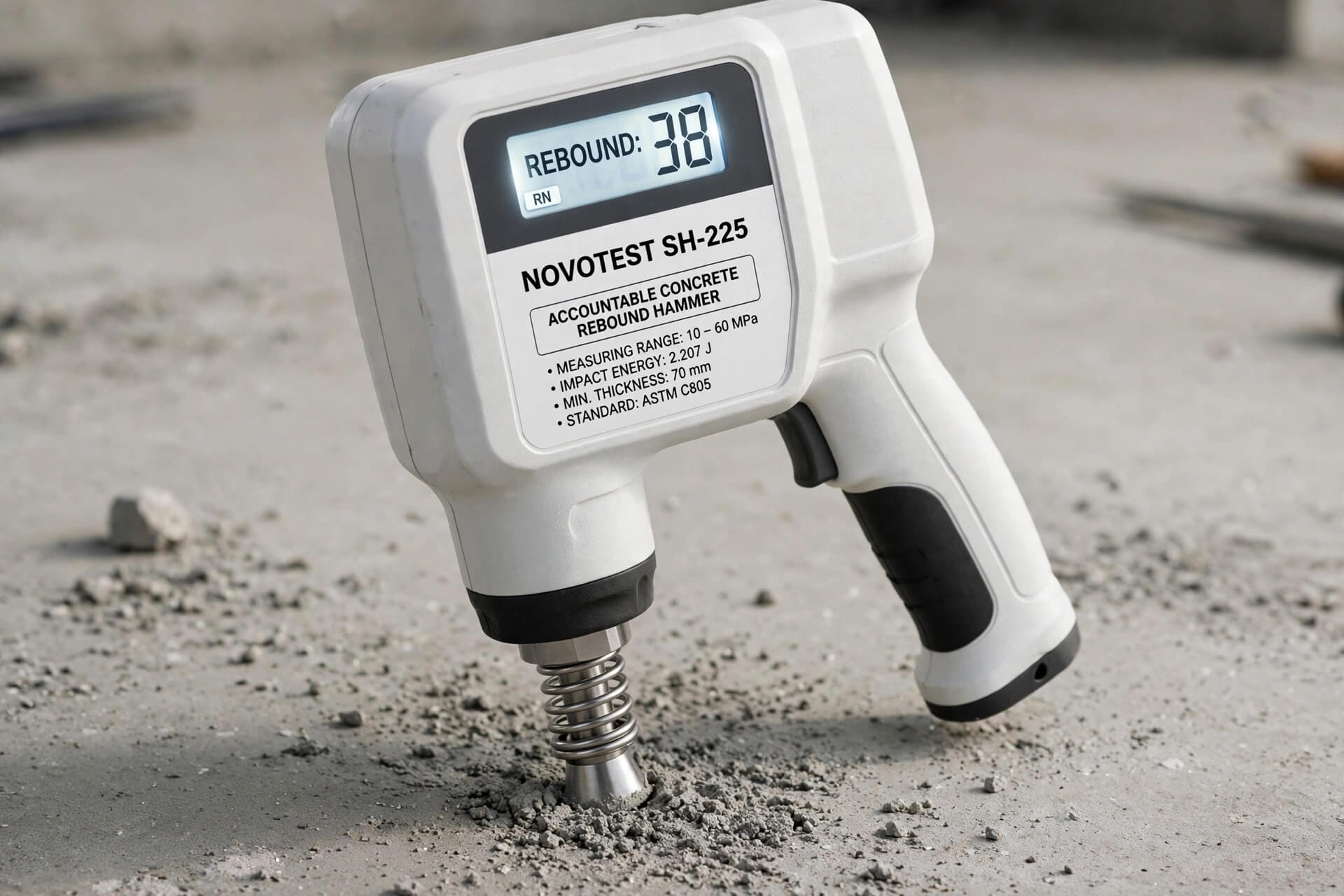

Rebound Hammer untuk Pemeriksaan Beton

Rebound hammer atau palu pantul merupakan instrumen yang digunakan untuk mengukur respons pantul permukaan beton yang telah mengeras. Hasil pengukuran dinyatakan sebagai angka pantul atau rebound number, yang dapat digunakan untuk mengevaluasi keseragaman relatif permukaan beton dan mendukung estimasi kuat tekan apabila tersedia hubungan korelasi yang sesuai.

Metode ini banyak dipertimbangkan untuk inspeksi lapangan karena pengukurannya relatif cepat dan tidak memerlukan pengambilan sampel inti pada setiap titik pemeriksaan. Meski demikian, hasilnya dipengaruhi oleh kondisi permukaan, kelembapan beton, karbonasi, jenis agregat, orientasi alat, serta prosedur pengukuran.

Bagaimana hasil rebound hammer dibaca?

Angka pantul perlu dibaca sebagai hasil pengukuran respons permukaan, bukan sebagai nilai kuat tekan beton yang diukur secara langsung. Apabila angka pantul dikonversi menjadi perkiraan kuat tekan menggunakan kurva atau perangkat lunak, dasar korelasi dan kesesuaiannya terhadap beton yang diperiksa perlu dievaluasi.

Kurva konversi yang tersedia pada alat tidak boleh langsung dianggap berlaku untuk semua jenis beton, umur beton, kondisi permukaan, dan campuran. Jika estimasi kuat tekan diperlukan untuk keputusan teknis penting, korelasi yang sesuai dan metode verifikasi tambahan mungkin diperlukan.

Contoh alat pengukur beton digital

Untuk kebutuhan pemeriksaan respons pantul permukaan beton, salah satu instrumen yang dapat dipertimbangkan adalah HT-225W Alat Pengukur Beton Digital. Produk ini merupakan palu uji beton digital dengan tampilan pembacaan angka pantul dan fitur pengelolaan data sebagaimana dicantumkan pada halaman produk.

Pengguna sebaiknya memeriksa spesifikasi, konfigurasi, rentang pengukuran, kelengkapan, serta ketersediaan fitur yang dibutuhkan sebelum memilih alat. Penggunaan instrumen tetap harus mengikuti petunjuk pabrikan dan prosedur pengujian yang relevan dengan proyek.

Perlu ditegaskan bahwa penggunaan HT-225W atau instrumen rebound hammer lainnya tidak dengan sendirinya membuktikan kuat tekan aktual beton. Hasilnya perlu diinterpretasikan berdasarkan tujuan pemeriksaan, kondisi pengukuran, dan korelasi yang dapat dipertanggungjawabkan apabila estimasi kuat tekan diperlukan.

Faktor yang memengaruhi hasil pengukuran

• Kondisi permukaan: permukaan yang tidak rata, rusak, atau tidak sesuai prosedur dapat memengaruhi respons pantul.
• Kelembapan beton: kondisi kelembapan dapat memengaruhi angka pantul sehingga hasil antararea atau antarelemen perlu dibandingkan secara hati-hati.
• Karbonasi permukaan: perubahan pada lapisan permukaan dapat menyebabkan respons pantul berbeda dari bagian beton di bawahnya.
• Orientasi pengujian: arah tumbukan dan posisi alat harus diperhitungkan sesuai prosedur dan petunjuk pabrikan.
• Variasi material: campuran beton, agregat, umur, dan kondisi pengerasan dapat memengaruhi hubungan antara angka pantul dan kuat tekan.
• Prosedur pengukuran: pemilihan titik, jumlah pembacaan, jarak antartitik, dan penanganan nilai menyimpang harus mengikuti edisi standar serta prosedur yang berlaku.

Untuk pembahasan yang lebih terperinci mengenai pembacaan angka pantul, faktor yang memengaruhi hasil, dan batas estimasi kuat tekan, baca juga panduan cara membaca hasil Hammer Test beton dan memahami batas akurasi estimasi kuat tekan apabila artikel pendukung tersebut telah diterbitkan.

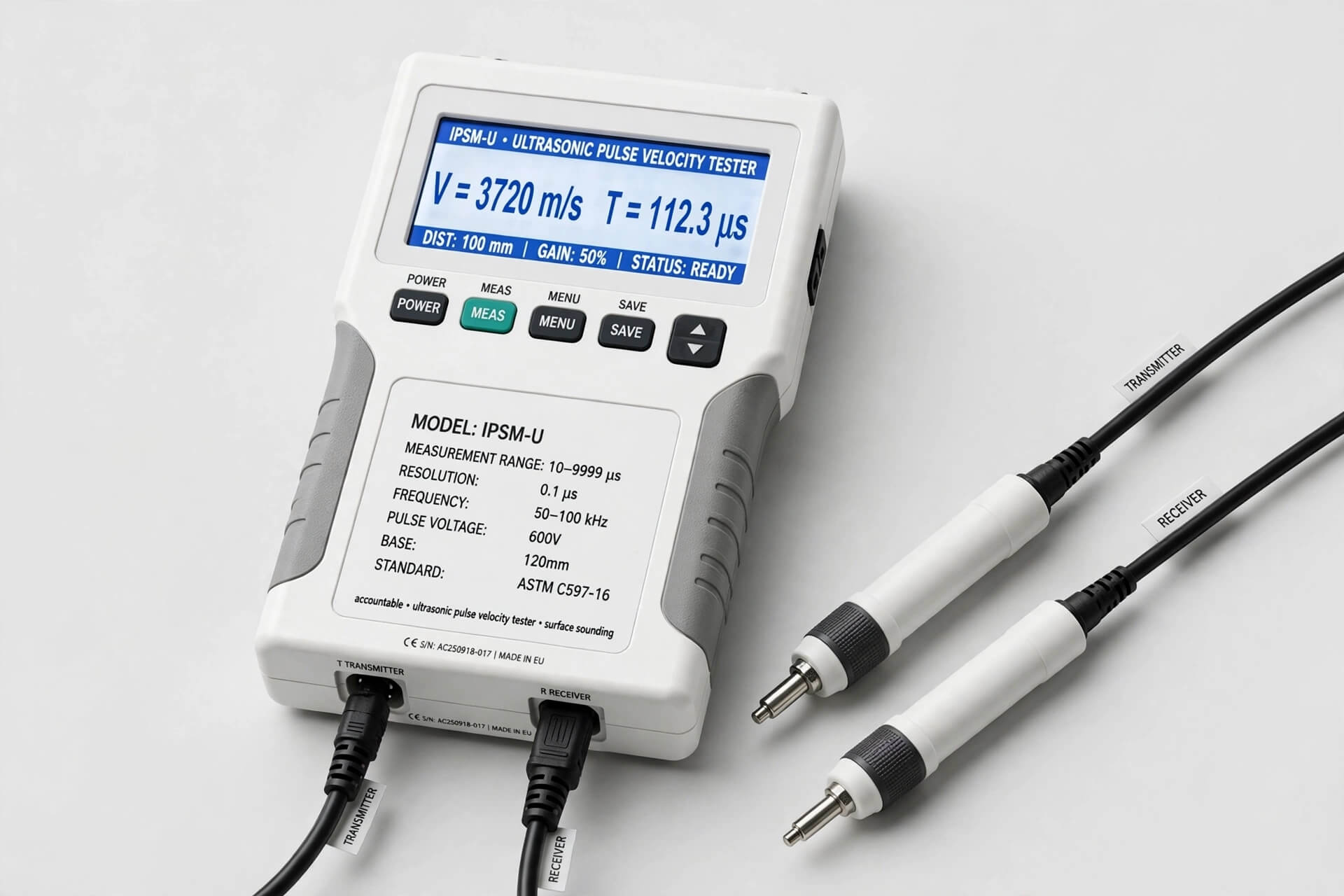

Ultrasonic Pulse Velocity (UPV)

Ultrasonic Pulse Velocity (UPV) merupakan metode pengujian beton yang mengukur waktu tempuh gelombang ultrasonik melalui jalur tertentu pada material. Berdasarkan panjang jalur dan waktu tempuh, kecepatan rambat gelombang dapat dihitung sesuai prosedur pengujian.

UPV dapat membantu mengevaluasi keseragaman relatif beton dan memberikan indikasi yang perlu ditelaah lebih lanjut, misalnya terkait kemungkinan diskontinuitas atau perubahan kondisi material. Interpretasi hasil harus mempertimbangkan konfigurasi pengujian, kondisi permukaan kontak, kelembapan, panjang jalur rambat, dan karakteristik beton.

UPV tidak secara otomatis menentukan kuat tekan beton atau memastikan keberadaan dan ukuran cacat tertentu. Jika metode ini digunakan untuk mendukung estimasi kuat tekan, hubungan korelasi yang sesuai perlu dibangun atau divalidasi untuk material dan kondisi yang relevan.

UPV juga dapat dipertimbangkan bersama rebound hammer ketika pemeriksaan membutuhkan informasi yang saling melengkapi. Kombinasi tersebut tetap harus dianalisis berdasarkan prosedur yang tepat dan tidak menghilangkan kebutuhan verifikasi tambahan apabila keputusan proyek memerlukannya.

Core Test dan Pengujian Kuat Tekan

Core test dilakukan dengan mengambil sampel inti dari beton yang telah mengeras untuk menjalani pengujian lebih lanjut, termasuk pengujian kuat tekan sesuai metode yang berlaku. Hasil pengujian memberikan informasi langsung mengenai kuat tekan sampel yang diuji, tetapi interpretasinya terhadap elemen atau struktur secara keseluruhan tetap memerlukan pertimbangan teknis.

Perencanaan core test harus mempertimbangkan lokasi pengambilan sampel, keberadaan tulangan, kondisi elemen, jumlah dan distribusi sampel, serta pengaruh pengambilan inti terhadap struktur. Pemotongan beton tidak boleh dilakukan tanpa penilaian terhadap risiko kerusakan elemen dan kebutuhan keselamatan.

Hasil core test juga dipengaruhi oleh karakteristik sampel dan prosedur pengujian, termasuk dimensi, kondisi sampel, persiapan permukaan, serta aspek lain yang ditentukan oleh standar terkait. Karena itu, hasilnya perlu dibaca bersama informasi pengambilan sampel dan konteks struktur.

Jika hasil rebound hammer menimbulkan pertanyaan mengenai kuat tekan, core test dapat menjadi salah satu metode verifikasi yang dipertimbangkan oleh tenaga ahli. Keputusan untuk mengambil sampel inti harus didasarkan pada kebutuhan investigasi dan prosedur yang disetujui.

Pengujian Material Baja

Pengujian baja dalam proyek konstruksi bertujuan mengevaluasi karakteristik material atau menemukan indikasi ketidaksesuaian pada komponen dan sambungan. Metode yang digunakan harus disesuaikan dengan jenis baja, bentuk produk, proses fabrikasi, dan tujuan inspeksi.

Pengujian sifat mekanis

Pengujian tarik dapat digunakan untuk mengevaluasi sifat mekanis tertentu, seperti kekuatan tarik dan perilaku material saat menerima beban tarik, sesuai metode pengujian yang berlaku. Pengujian kekerasan dapat digunakan untuk tujuan evaluasi material tertentu, tetapi hasil kekerasan tidak boleh langsung diperlakukan sebagai pengganti seluruh parameter mekanis tanpa hubungan yang tervalidasi.

Inspeksi sambungan las

Sambungan las dapat diperiksa melalui inspeksi visual dan metode NDT yang sesuai. Pemeriksaan visual membantu menemukan indikasi pada permukaan, sedangkan metode lain dapat digunakan untuk mengevaluasi indikasi yang berada di bawah permukaan atau di dalam material, sesuai kemampuan masing-masing teknik.

Pemilihan metode harus mempertimbangkan jenis sambungan, ketebalan material, orientasi cacat yang dicari, akses pemeriksaan, serta kriteria penerimaan yang ditetapkan dalam spesifikasi proyek. Tidak semua metode NDT mampu mendeteksi semua jenis diskontinuitas dengan tingkat keandalan yang sama.

Pengukuran ketebalan material

Ultrasonic thickness gauge dapat digunakan untuk mengukur ketebalan material dari satu sisi apabila kondisi material, permukaan, probe, dan konfigurasi alat mendukung pengukuran tersebut. Metode ini dapat membantu pemeriksaan ketebalan komponen baja atau pemantauan penipisan akibat korosi.

Hasil pengukuran perlu mempertimbangkan kondisi permukaan, lapisan coating, kalibrasi atau pengaturan alat, jenis material, dan keterbatasan akses. Untuk kebutuhan tertentu, metode pengukuran lain mungkin diperlukan.

Pengujian Lapisan Pelindung dan Coating

Pengujian coating penting untuk memeriksa kualitas lapisan pelindung pada baja dan material lain. Jenis pengujian dipilih berdasarkan fungsi lapisan, spesifikasi sistem pelapis, kondisi lingkungan, serta persyaratan proyek.

Pengukuran ketebalan coating

Alat ukur ketebalan coating digunakan untuk mengukur ketebalan lapisan sesuai prinsip kerja dan rentang aplikasinya. Pemilihan alat perlu mempertimbangkan jenis substrat, sifat lapisan, rentang ketebalan yang diharapkan, bentuk permukaan, dan kebutuhan dokumentasi hasil.

Pengukuran ketebalan membantu mengevaluasi apakah lapisan berada dalam rentang yang ditetapkan. Namun, hasil pengukuran ini tidak secara otomatis membuktikan kualitas persiapan permukaan, daya lekat, keseragaman seluruh area, atau ketahanan sistem coating dalam kondisi layanan.

Pengujian daya lekat

Pengujian daya lekat digunakan untuk mengevaluasi adhesi lapisan terhadap substrat atau perilaku sistem pelapis sesuai metode yang dipilih. Jenis metode dapat berbeda berdasarkan karakteristik lapisan dan kebutuhan pemeriksaan.

Karena beberapa pengujian adhesi dapat merusak lapisan pada area pengujian, lokasi, jumlah titik, dan kriteria penerimaan harus direncanakan. Hasil juga harus diinterpretasikan berdasarkan metode, kondisi pengujian, dan spesifikasi pelapis yang digunakan.

Pemeriksaan diskontinuitas lapisan

Pada sistem pelapis tertentu, alat pendeteksi diskontinuitas atau holiday detector dapat digunakan untuk menemukan indikasi cacat yang memungkinkan jalur listrik melalui lapisan pelindung. Penggunaannya bergantung pada jenis coating, ketebalan lapisan, karakteristik substrat, dan prosedur yang ditentukan.

Pengaturan alat yang tidak sesuai dapat menghasilkan indikasi yang keliru atau berisiko merusak lapisan. Oleh karena itu, prosedur dan batas penggunaan instrumen harus mengikuti petunjuk pabrikan serta spesifikasi sistem pelapis.

Pengujian Tanah dan Material Geoteknik

Pengujian tanah diperlukan untuk memperoleh parameter yang mendukung evaluasi kondisi dasar konstruksi dan perencanaan pekerjaan sipil. Pemilihan pengujian harus mempertimbangkan kondisi lapangan, jenis material, kedalaman investigasi, serta parameter desain yang dibutuhkan.

Pengujian kadar air tanah

Kadar air merupakan salah satu parameter penting dalam evaluasi tanah dan material geoteknik. Metode pengujian dipilih berdasarkan tujuan pemeriksaan, ketelitian yang diperlukan, dan prosedur yang berlaku. Metode lapangan tertentu dapat membantu pemeriksaan cepat, tetapi tidak selalu setara dengan metode laboratorium acuan.

Pengujian kepadatan dan pemadatan

Pengendalian pemadatan dapat melibatkan pengujian laboratorium untuk memperoleh parameter acuan serta pengujian lapangan untuk mengevaluasi kondisi material yang telah dipadatkan. Hasil harus dinilai menggunakan metode perbandingan dan kriteria penerimaan yang ditetapkan dalam spesifikasi proyek.

Peralatan yang digunakan harus sesuai dengan metode yang dipilih. Hasil pengujian tidak boleh dibandingkan secara langsung apabila metode, satuan, kondisi sampel, atau parameter acuan yang digunakan berbeda.

Pengujian daya dukung

Pengujian daya dukung atau penetrasi dapat digunakan untuk memperoleh informasi geoteknik tertentu. Setiap metode memiliki prinsip, kedalaman pengaruh, asumsi, dan batas interpretasi yang berbeda.

Hasil pengujian lapangan perlu diinterpretasikan oleh personel yang kompeten dengan mempertimbangkan kondisi tanah dan kebutuhan desain. Satu hasil pengujian pada satu titik tidak selalu mewakili seluruh variasi kondisi tanah di lokasi proyek.

Jenis Metode NDT dalam Konstruksi

Non-Destructive Testing (NDT) mencakup metode pemeriksaan yang dirancang untuk mengevaluasi karakteristik atau menemukan indikasi ketidaksesuaian tanpa merusak komponen secara sengaja seperti pada pengambilan sampel destruktif. Istilah NDT mencakup beragam teknik, dan kemampuan setiap teknik bergantung pada prinsip fisika serta konfigurasi pemeriksaannya.

Metode NDT	Contoh penggunaan	Batas yang perlu diperhatikan
Visual Testing (VT)	Pemeriksaan kondisi permukaan, bentuk, dan indikasi visual.	Terbatas pada area yang dapat dilihat dan kondisi akses yang tersedia.
Ultrasonic Testing (UT)	Pemeriksaan indikasi internal pada material dan pengukuran ketebalan dalam konfigurasi yang sesuai.	Hasil dipengaruhi geometri, material, orientasi indikasi, probe, dan prosedur.
Ultrasonic Pulse Velocity (UPV)	Evaluasi kecepatan rambat gelombang melalui beton.	Tidak otomatis menghasilkan kuat tekan atau identifikasi pasti terhadap jenis cacat.
Magnetic Particle Testing (MT/MPI)	Deteksi indikasi permukaan dan dekat permukaan pada material feromagnetik.	Tidak cocok untuk semua jenis material dan memerlukan prosedur magnetisasi yang sesuai.
Liquid Penetrant Testing (PT)	Deteksi indikasi yang terbuka ke permukaan pada material yang sesuai.	Tidak dirancang untuk menemukan cacat yang seluruhnya berada di bawah permukaan.
Rebound hammer	Pengukuran respons pantul permukaan beton.	Estimasi kuat tekan memerlukan korelasi dan interpretasi yang sesuai.

Daftar tersebut merupakan gambaran umum, bukan daftar lengkap semua teknik NDT. Metode yang dipilih harus sesuai dengan material, jenis indikasi yang dicari, persyaratan pemeriksaan, dan kompetensi personel pelaksana.

Cara Memilih Metode Pengujian Material Konstruksi

Pemilihan metode yang tepat dimulai dengan menetapkan tujuan pengujian. Sebelum menentukan alat, tim proyek perlu memahami parameter apa yang harus diukur, bagaimana hasil akan digunakan, dan apa batas keputusan yang dapat dibuat berdasarkan hasil tersebut.

1. Tetapkan parameter yang ingin diketahui

Pastikan apakah kebutuhan pemeriksaan berkaitan dengan kuat tekan, angka pantul, ketebalan, kekerasan, daya lekat, indikasi cacat, kepadatan, atau parameter lainnya. Setiap parameter dapat memerlukan metode dan instrumen yang berbeda.

2. Identifikasi material dan kondisi objek

Periksa jenis material, geometri, kondisi permukaan, akses ke area pengujian, dan kondisi operasional. Faktor tersebut dapat menentukan apakah metode tertentu dapat diterapkan dan seberapa jauh hasilnya bisa diinterpretasikan.

3. Tentukan apakah metode destruktif atau NDT diperlukan

Metode NDT dapat mengurangi kebutuhan pengambilan sampel atau kerusakan pada objek, tetapi tidak selalu memberikan informasi yang sama dengan pengujian destruktif. Jika keputusan teknis memerlukan pengukuran parameter tertentu secara langsung, pengujian destruktif atau verifikasi tambahan mungkin tetap dibutuhkan.

4. Periksa standar dan spesifikasi proyek

Gunakan standar pengujian dan spesifikasi yang sesuai dengan material serta tujuan pemeriksaan. Perhatikan edisi standar, persyaratan proyek, kriteria penerimaan, dan prosedur yang telah disetujui. Jangan menerapkan angka atau batas penerimaan dari metode lain tanpa dasar teknis yang jelas.

5. Evaluasi spesifikasi instrumen

Pastikan rentang pengukuran, resolusi, akurasi yang dinyatakan, jenis probe atau sensor, kebutuhan kalibrasi, kemampuan penyimpanan data, dan kondisi penggunaan sesuai dengan pekerjaan. Fitur digital tidak otomatis menjamin bahwa hasil pengujian lebih akurat apabila prosedur dan kondisi pengukuran tidak dikendalikan.

6. Rencanakan verifikasi hasil

Untuk pemeriksaan yang mendukung keputusan penting, tentukan sejak awal apakah hasil perlu dibandingkan dengan metode lain, sampel acuan, pengukuran berulang, atau evaluasi oleh tenaga ahli. Rencana verifikasi membantu mencegah kesimpulan yang melampaui kemampuan metode pengujian.

Interpretasi Hasil dan Pengendalian Mutu

Data pengujian material perlu diperlakukan sebagai bagian dari proses pengendalian mutu, bukan sekadar angka yang dicatat setelah pengukuran. Interpretasi harus memperhatikan metode, kondisi objek, prosedur, dan kriteria evaluasi yang digunakan.

Periksa keterlacakan data

Catatan pengujian sebaiknya mencakup identitas objek atau sampel, lokasi dan waktu pemeriksaan, instrumen yang digunakan, kondisi pengukuran yang relevan, prosedur pengujian, hasil, serta identitas personel pelaksana sesuai sistem mutu proyek.

Perhatikan status alat

Instrumen harus digunakan sesuai petunjuk pabrikan dan persyaratan sistem mutu yang berlaku. Pemeriksaan fungsi, verifikasi terhadap standar acuan, dan kalibrasi merupakan kegiatan yang berbeda, meskipun dapat saling melengkapi. Status kalibrasi dan ketertelusuran pengukuran perlu dinilai sesuai kebutuhan pengujian.

Jangan menyimpulkan hanya dari satu angka

Nilai pengukuran harus dilihat dalam konteks sebaran data, variasi material, ketidakpastian metode, dan kriteria penerimaan. Perbedaan hasil dapat menjadi alasan untuk melakukan pemeriksaan tambahan, tetapi tidak selalu membuktikan bahwa material gagal memenuhi persyaratan.

Bedakan indikasi, estimasi, dan hasil pengujian langsung

Angka pantul beton merupakan hasil pengukuran respons permukaan. Estimasi kuat tekan yang dihitung dari angka pantul merupakan hasil interpretasi berbasis korelasi. Sementara itu, pengujian kuat tekan pada benda uji memberikan hasil untuk sampel yang diuji berdasarkan prosedur terkait. Ketiga jenis informasi tersebut tidak boleh dipertukarkan tanpa mempertimbangkan dasar pengukurannya.

Jika hasil pemeriksaan menunjukkan indikasi yang tidak sesuai atau menimbulkan ketidakpastian, tindakan berikutnya perlu ditentukan melalui prosedur investigasi proyek. Tindakan dapat berupa pemeriksaan ulang, perluasan area pengujian, penggunaan metode tambahan, atau evaluasi oleh tenaga ahli yang berwenang.

Standar dan Referensi Pengujian

Standar pengujian membantu menetapkan prosedur, kondisi pengukuran, cara pelaporan, dan batas interpretasi hasil. Pemilihan standar harus disesuaikan dengan material dan metode yang digunakan serta persyaratan kontrak atau regulasi yang berlaku.

• ASTM C805/C805M: metode uji angka pantul beton yang telah mengeras menggunakan palu pantul. Standar ini perlu dibaca untuk memahami tujuan, prosedur, dan batas penggunaan hasil rebound hammer.
• ASTM C597: metode pengujian kecepatan rambat pulsa melalui beton menggunakan metode ultrasonik.
• Standar pengujian kuat tekan beton: pilih metode yang sesuai dengan bentuk benda uji, kondisi sampel, dan tujuan pengujian.
• Standar pengujian baja dan sambungan las: gunakan standar yang relevan dengan jenis material, sifat yang diperiksa, metode NDT, dan kriteria penerimaan proyek.
• Standar pengujian coating: gunakan metode yang sesuai dengan parameter yang dievaluasi, seperti ketebalan lapisan atau daya lekat.
• Standar pengujian geoteknik: tentukan metode berdasarkan parameter tanah yang diperlukan dan kondisi investigasi.

Referensi resmi untuk memeriksa ruang lingkup standar beton dapat dilihat pada halaman ASTM C805/C805M dan ASTM C597. Pastikan edisi yang berlaku dan persyaratan penggunaannya diperiksa sebelum prosedur diterapkan pada pekerjaan.

Penyebutan suatu standar dalam artikel ini tidak berarti semua alat, metode, atau hasil pengujian otomatis memenuhi standar tersebut. Kesesuaian harus dinilai berdasarkan ruang lingkup standar, spesifikasi instrumen, prosedur pelaksanaan, dan bukti teknis yang relevan.

Kesimpulan

Pengujian material konstruksi dan NDT membantu tim proyek mengendalikan mutu, mengevaluasi kondisi material, serta mengidentifikasi indikasi yang memerlukan pemeriksaan lanjutan. Namun, metode pengujian harus dipilih berdasarkan parameter yang ingin diketahui dan batas kemampuan masing-masing teknik.

Pada beton, rebound hammer dapat membantu mengevaluasi respons pantul permukaan dan keseragaman relatif, sedangkan UPV memberikan informasi mengenai rambatan gelombang melalui beton. Jika diperlukan evaluasi kuat tekan, korelasi yang sesuai dan pengujian verifikasi seperti core test dapat dipertimbangkan berdasarkan kebutuhan teknis. Untuk baja, coating, dan tanah, metode pemeriksaan perlu disesuaikan dengan karakteristik material serta persyaratan proyek.

Dengan menentukan tujuan pemeriksaan secara jelas, menggunakan instrumen yang sesuai, mengikuti prosedur yang relevan, dan mendokumentasikan hasil secara tertelusur, proses pengujian dapat memberikan data yang lebih berguna bagi pengambilan keputusan mutu konstruksi.
