Cara Mendeteksi Tulangan Beton Sebelum Pengeboran dan Core Drilling

Pekerjaan renovasi, perkuatan struktur, pemasangan angkur, dan pengambilan sampel inti beton (core drilling) pada struktur eksisting memerlukan perencanaan yang cermat. Salah satu risiko yang perlu dikendalikan adalah mengenai tulangan baja (rebar) atau utilitas tertanam ketika melakukan pengeboran pada elemen beton.

Tulangan baja merupakan bagian dari sistem struktural beton bertulang. Kerusakan pada tulangan dapat memengaruhi kapasitas elemen, bergantung pada posisi, ukuran, fungsi, dan jumlah tulangan yang terdampak. Karena itu, titik pengeboran tidak seharusnya ditentukan hanya berdasarkan perkiraan visual atau asumsi bahwa area tertentu bebas tulangan.

Instrumen pendeteksi tulangan dapat membantu memetakan posisi tulangan, memperkirakan ketebalan selimut beton, dan mengidentifikasi area yang perlu diperiksa sebelum pekerjaan mekanis dilakukan. Namun, hasil pemindaian perlu dipertimbangkan bersama gambar struktur, informasi utilitas tertanam, tujuan pekerjaan, dan evaluasi teknis yang relevan.

Artikel ini membahas prinsip kerja instrumen pendeteksi tulangan, perbedaan fungsi rebar locator dan concrete cover meter, penggunaan teknologi radar pada beton, prosedur pemeriksaan sebelum pengeboran, serta keterbatasan teknis yang perlu dipahami oleh kontraktor, teknisi inspeksi, dan tim pengendalian mutu.

Deteksi tulangan merupakan salah satu bagian dari pemeriksaan material dan struktur beton. Untuk memahami hubungan metode ini dengan pengujian beton, evaluasi kondisi material, pengujian coating, dan metode NDT lainnya, baca juga Panduan Pengujian Material Konstruksi dan NDT untuk Proyek Sipil sebagai referensi utama mengenai metode pengujian pada proyek konstruksi.

---

Mengapa Pemetaan Tulangan Sebelum Pengeboran Itu Penting?

Pada struktur beton bertulang, tulangan baja dan beton bekerja bersama dalam menahan beban. Peran masing-masing bergantung pada desain elemen dan sistem penulangannya. Pengeboran atau pemotongan yang mengenai tulangan dapat mengubah kondisi elemen dan menimbulkan konsekuensi struktural maupun operasional.

Beberapa risiko yang perlu dipertimbangkan sebelum pengeboran atau pengambilan inti beton antara lain:

• Potensi perubahan kapasitas struktur: pemotongan atau kerusakan tulangan dapat memengaruhi kemampuan elemen menahan beban. Besarnya dampak bergantung pada fungsi tulangan, lokasi kerusakan, dan kondisi struktur.
• Kerusakan selimut beton: pengeboran yang tidak direncanakan dapat merusak beton pelindung di sekitar tulangan dan berpotensi meningkatkan risiko masuknya kelembapan atau zat agresif.
• Gangguan terhadap utilitas tertanam: pipa, kabel listrik, saluran, atau komponen tertanam lainnya dapat ikut terdampak apabila lokasi dan jalurnya tidak diperiksa.
• Biaya perbaikan dan keterlambatan pekerjaan: kerusakan yang tidak direncanakan dapat memerlukan pemeriksaan tambahan, perbaikan, atau evaluasi teknis sebelum pekerjaan dilanjutkan.
• Risiko keselamatan dan kepatuhan proyek: pekerjaan yang mengubah kondisi struktur perlu mengikuti prosedur keselamatan, persyaratan proyek, dan persetujuan teknis yang berlaku.

Penggunaan rebar locator, concrete cover meter, atau sistem pemindaian beton dapat membantu mengurangi ketidakpastian mengenai posisi objek tertanam. Meski demikian, hasil pemindaian tidak boleh dianggap sebagai jaminan bahwa seluruh area pengeboran bebas dari tulangan, kabel, pipa, atau objek lain yang tidak dapat dideteksi oleh teknologi yang digunakan.

---

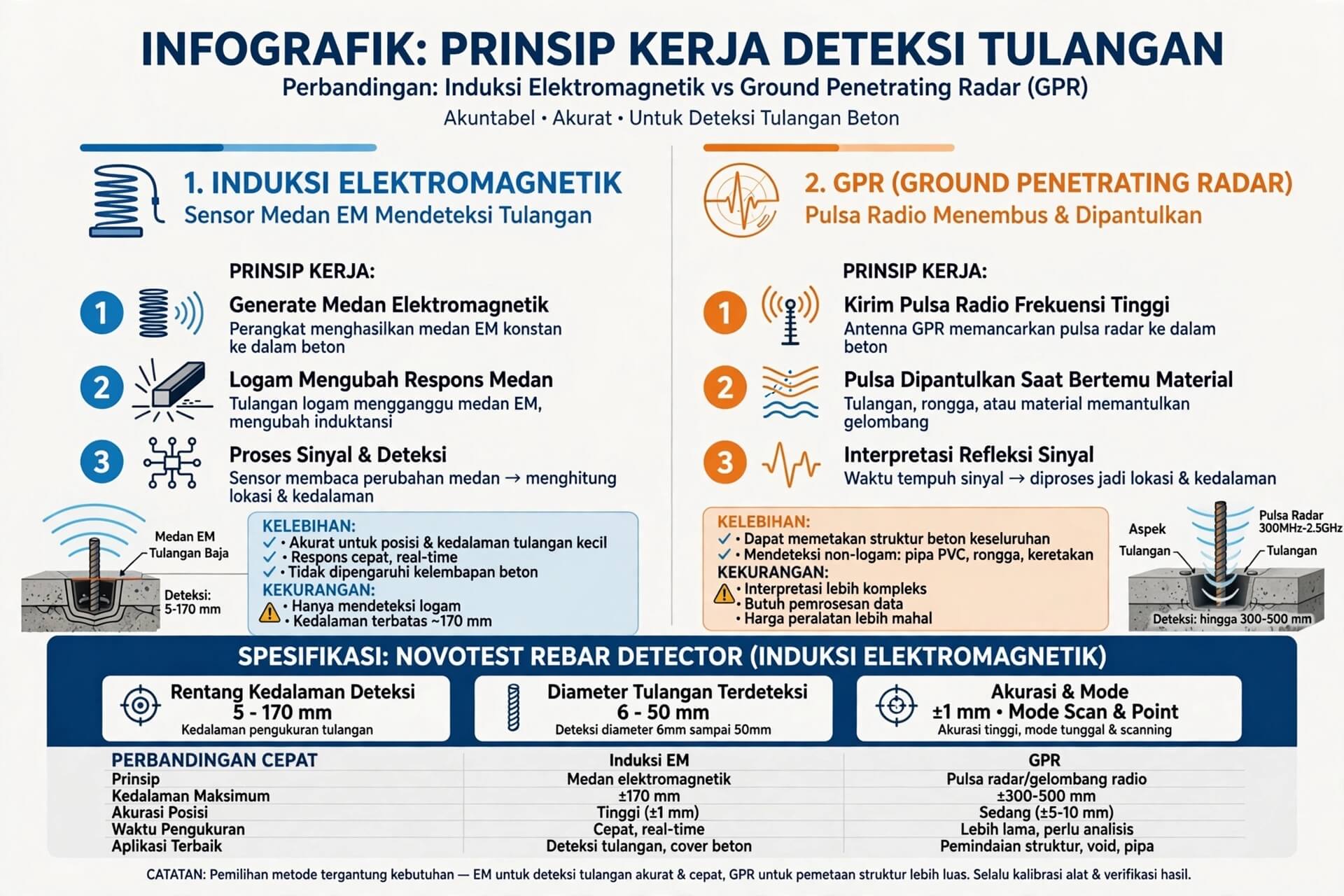

Prinsip Kerja Instrumen Pendeteksi Tulangan

<

Instrumen pendeteksi tulangan menggunakan prinsip pengukuran yang berbeda, bergantung pada teknologi dan desain perangkat. Dua kelompok yang umum digunakan untuk pemeriksaan beton adalah instrumen elektromagnetik dan Ground Penetrating Radar (GPR).

1. Induksi Elektromagnetik

Banyak rebar locator dan concrete cover meter menggunakan medan elektromagnetik untuk mendeteksi respons dari baja atau material logam yang tertanam di dalam beton. Ketika sensor digerakkan di atas permukaan, perubahan respons elektromagnetik digunakan untuk membantu menentukan posisi tulangan dan, pada perangkat yang mendukungnya, memperkirakan ketebalan selimut beton.

Secara umum, proses pengukuran melibatkan tahapan berikut:

1. Sensor menghasilkan medan elektromagnetik sesuai prinsip kerja instrumen.
2. Keberadaan material logam di dalam jangkauan sensor mengubah respons medan yang diterima perangkat.
3. Instrumen mengolah perubahan sinyal untuk memberikan indikasi lokasi tulangan atau estimasi jarak dari permukaan.
4. Pada perangkat dengan fitur yang sesuai, hasil dapat ditampilkan secara numerik atau visual untuk membantu pemetaan tulangan.

Ketepatan hasil bergantung pada desain sensor, karakteristik tulangan, jarak antarbatang, ketebalan selimut beton, konfigurasi lapisan tulangan, serta keberadaan logam lain di sekitar area pengukuran.

2. Ground Penetrating Radar (GPR)

Ground Penetrating Radar (GPR) menggunakan pulsa elektromagnetik pada frekuensi radio untuk memperoleh respons dari batas material atau objek yang tertanam. Data pantulan kemudian diolah untuk membantu mengidentifikasi lokasi dan pola objek di dalam beton.

GPR dapat dipertimbangkan ketika pemeriksaan memerlukan pemetaan area yang lebih luas atau ketika informasi mengenai objek tertanam perlu dilengkapi dengan teknologi yang berbeda dari cover meter elektromagnetik. Kemampuan mendeteksi dan membedakan objek bergantung pada jenis antena, konfigurasi pemindaian, kondisi material, kedalaman target, serta kompetensi operator dalam mengolah dan menafsirkan data.

GPR bukan jaminan bahwa semua objek di dalam beton dapat diidentifikasi. Kondisi beton, kepadatan tulangan, karakteristik objek, dan gangguan sinyal dapat membatasi kedalaman maupun ketelitian interpretasi.

---

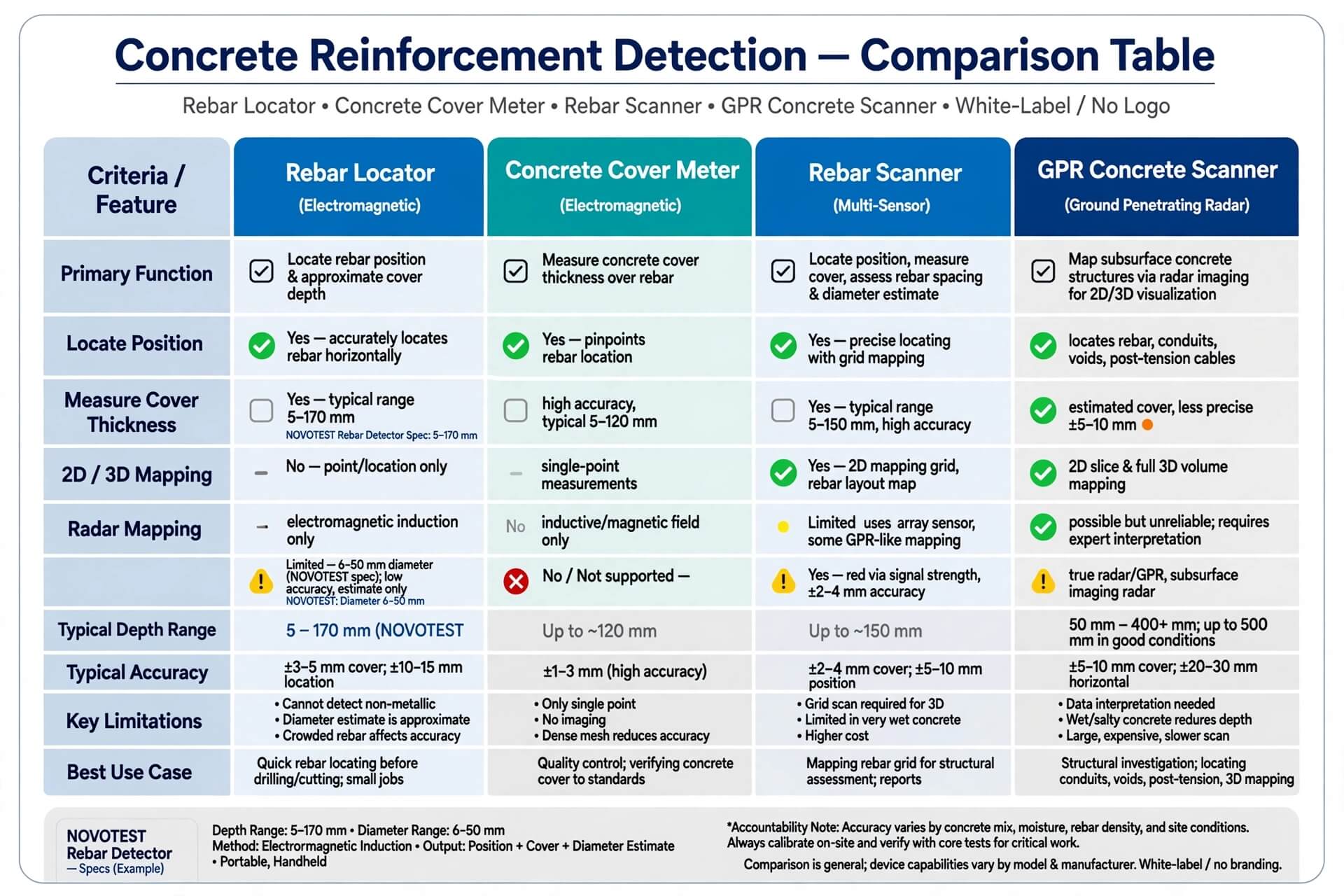

Perbedaan Rebar Locator, Concrete Cover Meter, dan GPR

Istilah rebar locator, cover meter, dan rebar scanner terkadang digunakan secara bergantian dalam komunikasi proyek. Namun, nama perangkat saja tidak cukup untuk memastikan fitur atau kemampuan pengukurannya. Spesifikasi dan teknologi setiap model perlu diperiksa sebelum dipilih.

Jenis instrumen	Fungsi utama	Hal yang perlu diperhatikan
Rebar locator	Membantu menemukan posisi atau jalur tulangan pada beton.	Fitur dapat berbeda antarmodel. Tidak semua perangkat dapat mengukur selimut beton atau merekam peta tulangan.
Concrete cover meter	Mendeteksi posisi tulangan dan mengukur atau memperkirakan ketebalan selimut beton sesuai kemampuan alat.	Hasil dipengaruhi diameter tulangan, jarak antarbatang, kedalaman, dan lapisan tulangan yang berdekatan.
Rebar scanner	Istilah yang sering digunakan untuk perangkat pemindaian tulangan dengan tampilan atau fitur pemetaan tertentu.	Fitur pemetaan 2D/3D, estimasi diameter, dan penyimpanan data harus dikonfirmasi pada spesifikasi model.
GPR concrete scanner	Menggunakan radar untuk membantu memetakan tulangan dan objek tertanam berdasarkan respons pantulan.	Memerlukan interpretasi data yang tepat. Kedalaman dan kemampuan membedakan objek bergantung pada kondisi serta konfigurasi sistem.

Perlu dipahami bahwa rebar locator dan concrete cover meter dapat merujuk pada perangkat dengan teknologi dan fungsi yang tumpang tindih. Sebagian alat mampu melakukan kedua fungsi tersebut, sementara model lainnya hanya memberikan indikasi keberadaan logam atau posisi tulangan.

Demikian pula, tampilan grafis atau fitur pemetaan tidak otomatis berarti alat dapat menentukan diameter tulangan secara akurat. Estimasi diameter umumnya lebih sensitif terhadap jarak antarbatang, kedalaman, tumpang tindih tulangan, dan parameter yang dimasukkan ke instrumen. Jika diameter aktual menjadi dasar keputusan teknis, metode verifikasi tambahan mungkin diperlukan.

---

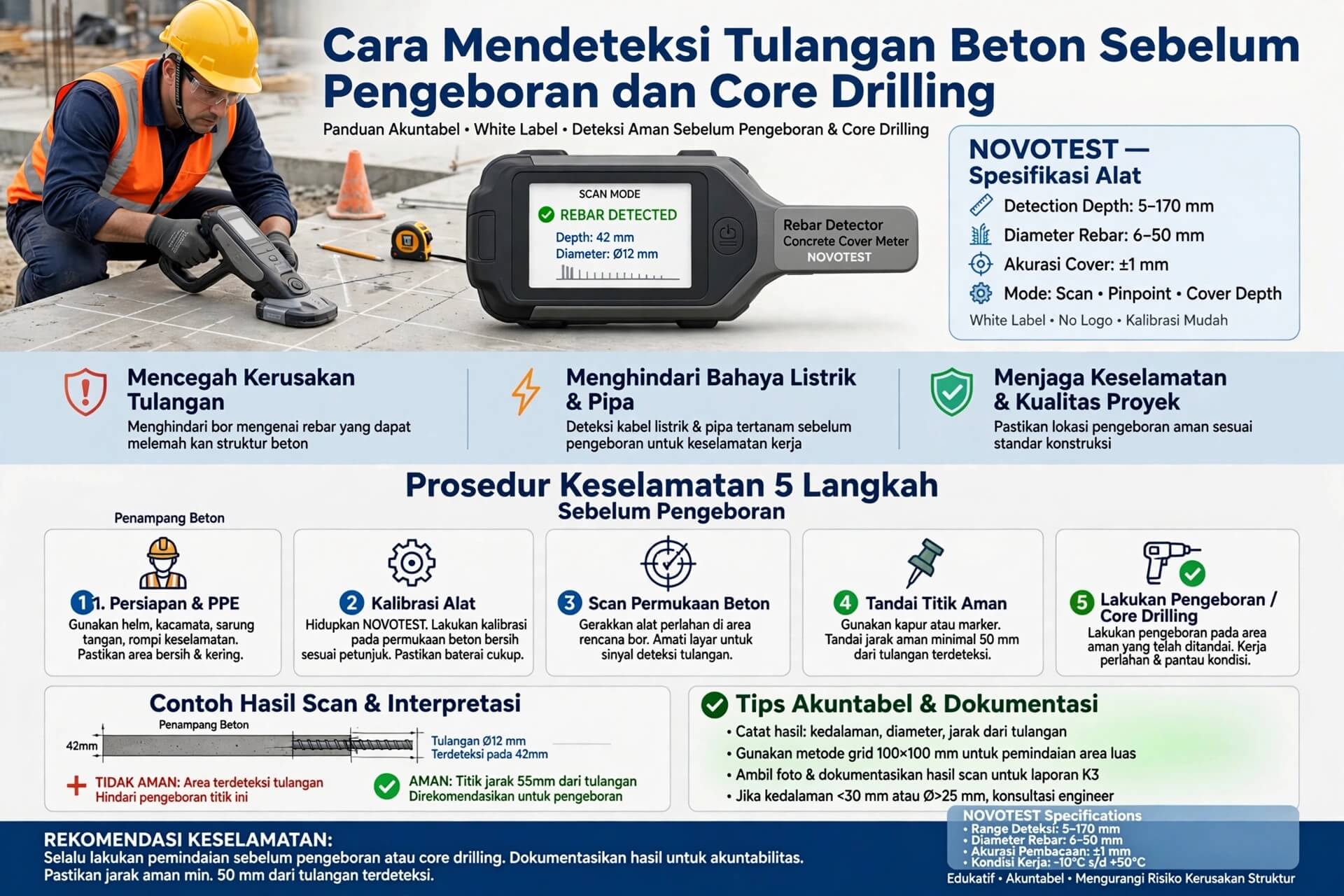

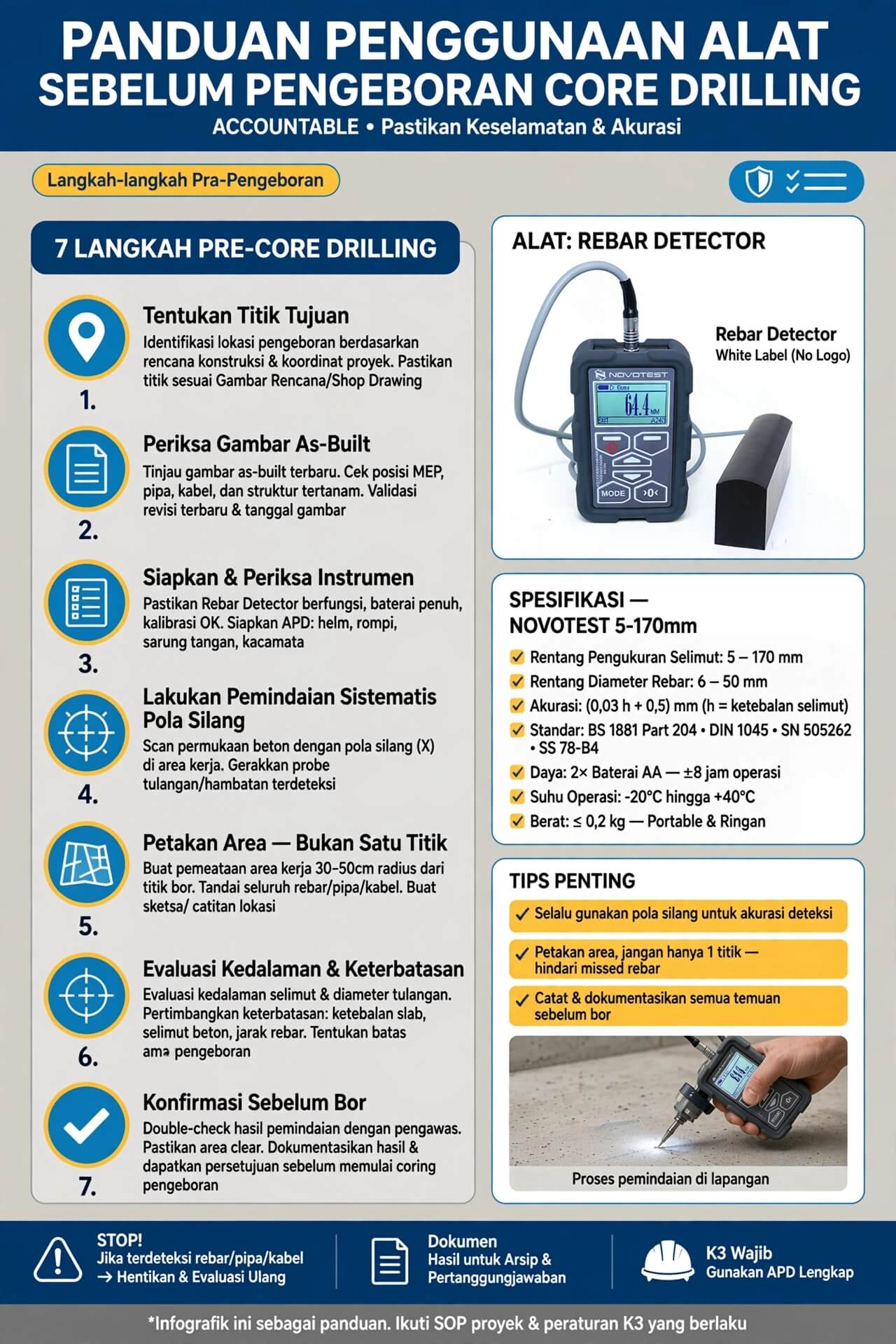

Panduan Penggunaan Alat Sebelum Pengeboran atau Core Drilling

<

Pemeriksaan sebelum pengeboran harus menjadi bagian dari perencanaan pekerjaan. Langkah berikut merupakan panduan umum dan perlu disesuaikan dengan petunjuk pabrikan, metode pemindaian, prosedur keselamatan, serta persyaratan proyek.

1. Tentukan Titik dan Tujuan Pekerjaan

Tandai area yang direncanakan untuk pengeboran, pemasangan angkur, atau pengambilan inti beton. Catat diameter dan kedalaman pengeboran yang direncanakan serta tujuan pekerjaan. Informasi ini membantu menentukan luas area yang perlu dipindai dan jenis objek tertanam yang harus diperiksa.

2. Periksa Gambar dan Informasi Struktur

Tinjau gambar struktur atau as-built drawing apabila tersedia. Periksa informasi mengenai posisi tulangan, ketebalan elemen, sambungan, dan utilitas tertanam. Gambar merupakan informasi pendukung yang penting, tetapi kondisi aktual tetap perlu diperiksa karena pelaksanaan di lapangan dapat berbeda dari dokumen.

3. Siapkan dan Periksa Instrumen

Pastikan instrumen dalam kondisi baik, baterai mencukupi, mode pengukuran sesuai, dan pemeriksaan fungsi awal dilakukan berdasarkan petunjuk pabrikan. Lakukan pengaturan atau pemeriksaan menggunakan blok uji maupun prosedur referensi yang ditentukan untuk model tersebut jika dipersyaratkan.

Jangan menganggap semua alat memiliki prosedur kalibrasi nol yang sama atau bahwa pemeriksaan fungsi sederhana setara dengan kalibrasi formal.

4. Lakukan Pemindaian Secara Sistematis

Gerakkan sensor mengikuti pola yang teratur pada area yang direncanakan. Pemindaian dua arah yang saling menyilang dapat membantu memetakan arah dan posisi tulangan, selama prosedur tersebut sesuai dengan jenis alat dan kondisi permukaan.

Perhatikan perubahan indikator, sinyal, atau tampilan pada perangkat. Tandai lokasi hasil deteksi pada permukaan beton dan ulangi pengukuran apabila posisi objek belum dapat ditentukan dengan cukup jelas.

5. Petakan Area, Bukan Hanya Satu Titik

Pemeriksaan pada satu titik belum tentu cukup untuk menggambarkan susunan tulangan di sekitar area pengeboran. Perluas pemindaian sesuai ukuran area kerja dan diameter lubang yang direncanakan. Pertimbangkan kemungkinan adanya tulangan dalam dua arah, lapisan tulangan tambahan, sengkang, atau objek tertanam lainnya.

Jangan langsung menganggap ruang di antara dua batang yang terdeteksi sebagai zona aman. Jangkauan mata bor, posisi tulangan di belakang lapisan pertama, utilitas tertanam, dan ketidakpastian pembacaan tetap perlu diperhitungkan.

6. Evaluasi Kedalaman dan Keterbatasan Deteksi

Jika instrumen menyediakan estimasi selimut beton, periksa apakah pengukuran dilakukan dalam rentang kerja dan kondisi yang sesuai. Hasil estimasi kedalaman dapat dipengaruhi oleh jarak antarbatang, diameter tulangan, susunan tulangan bertumpuk, serta keberadaan material logam lain.

Apabila area memiliki tulangan yang sangat rapat atau terdapat ketidakpastian mengenai lapisan di belakang tulangan terluar, pertimbangkan metode pemindaian tambahan atau evaluasi oleh personel yang kompeten.

7. Konfirmasi Sebelum Pengeboran

Gunakan hasil pemindaian bersama gambar struktur, informasi utilitas, serta prosedur kerja yang telah disetujui. Jika pekerjaan berpotensi memengaruhi elemen struktural, lokasi dan metode pengeboran perlu memperoleh evaluasi atau persetujuan dari pihak teknis yang berwenang sesuai ketentuan proyek.

Jika lokasi aman tidak dapat ditentukan dengan tingkat keyakinan yang memadai, jangan memaksakan pengeboran hanya berdasarkan satu hasil pembacaan. Perluas pemeriksaan atau evaluasi kembali metode dan lokasi pekerjaan sebelum melanjutkan.

---

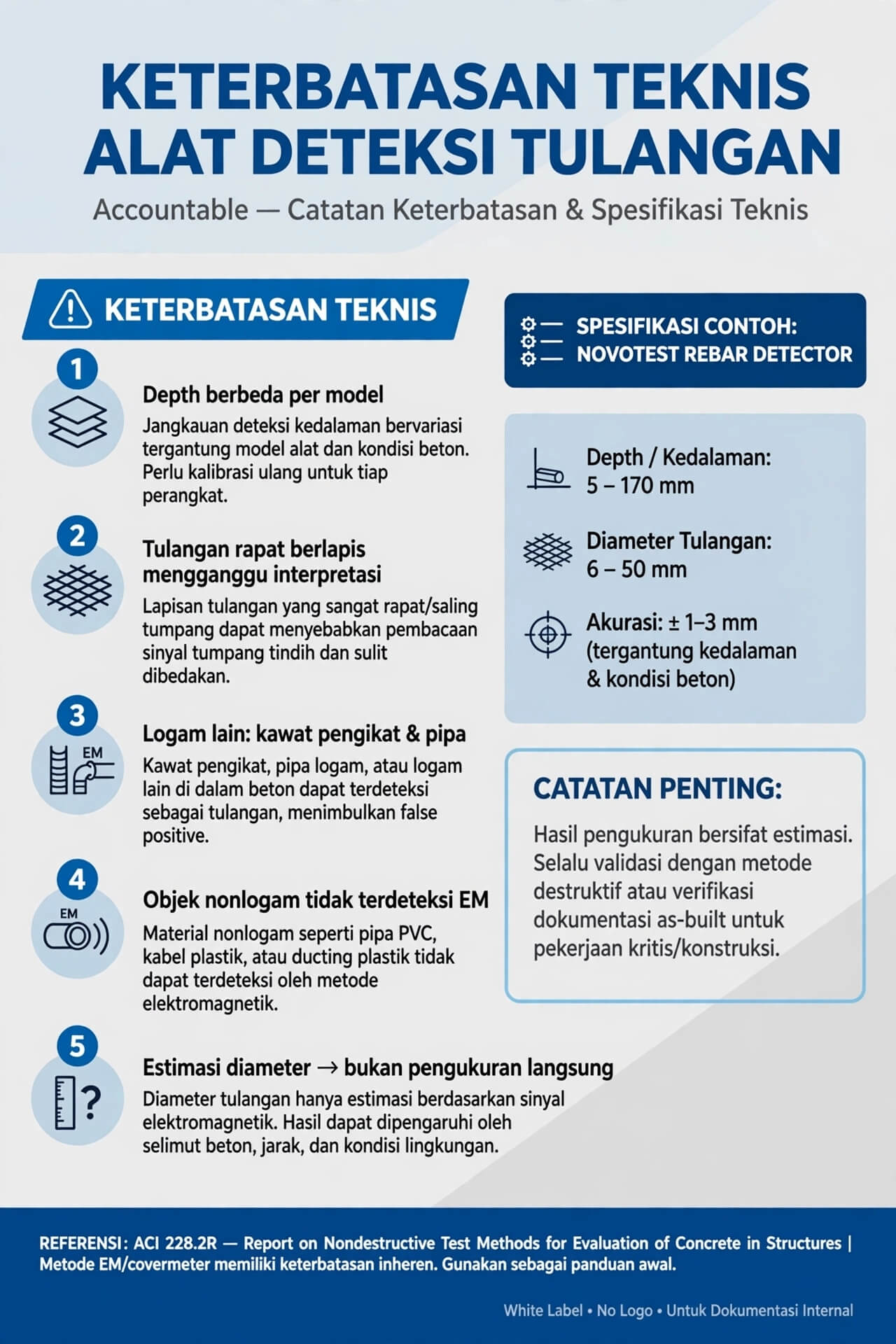

Keterbatasan Teknis Alat Pendeteksi Tulangan



Instrumen pendeteksi tulangan membantu mengurangi ketidakpastian, tetapi hasilnya tidak selalu menggambarkan seluruh kondisi di dalam beton. Beberapa keterbatasan yang perlu dipertimbangkan adalah sebagai berikut.

1. Kedalaman Deteksi Berbeda Antarmodel

Kemampuan mendeteksi tulangan dipengaruhi teknologi, ukuran sensor, diameter dan jarak tulangan, serta kondisi beton. Karena itu, tidak tepat menetapkan satu rentang kedalaman maksimum yang berlaku untuk seluruh rebar locator atau cover meter.

Periksa spesifikasi pabrikan untuk model yang akan digunakan. Perhatikan pula bahwa kemampuan mendeteksi keberadaan objek pada kedalaman tertentu tidak selalu sama dengan kemampuan mengukur kedalaman atau diameter objek tersebut dengan ketelitian yang sama.

2. Tulangan Rapat dan Berlapis Dapat Mengganggu Interpretasi

Jika tulangan berdekatan atau terdapat beberapa lapisan tulangan, respons dari batang yang berbeda dapat saling memengaruhi. Akibatnya, alat mungkin kesulitan membedakan setiap batang atau menghasilkan estimasi kedalaman dan diameter yang kurang andal.

Pada kondisi tersebut, pemindaian harus dilakukan secara hati-hati. Metode tambahan seperti GPR dapat dipertimbangkan jika sesuai, tetapi hasilnya tetap memerlukan interpretasi dan tidak selalu dapat memisahkan semua objek secara pasti.

3. Logam Lain Dapat Menghasilkan Respons

Kawat pengikat, pipa logam, pelat tertanam, dan komponen logam lainnya dapat memengaruhi hasil deteksi elektromagnetik. Perangkat yang merespons logam belum tentu dapat membedakan tulangan dari objek logam lain hanya berdasarkan sinyal awal.

Jika identitas objek penting bagi keputusan pengeboran, gunakan informasi gambar, pola pemindaian, dan metode verifikasi yang sesuai.

4. Objek Nonlogam Mungkin Tidak Terdeteksi oleh Cover Meter Elektromagnetik

Instrumen elektromagnetik yang dirancang untuk mendeteksi baja tidak boleh diasumsikan mampu menemukan seluruh utilitas tertanam. Pipa plastik, saluran nonlogam, kabel tertentu, atau material nonlogam lainnya dapat memerlukan metode deteksi yang berbeda.

Apabila area pengeboran berpotensi berisi utilitas tertanam, gunakan metode pemeriksaan yang sesuai dengan jenis objek dan pertimbangkan dokumentasi instalasi serta prosedur keselamatan yang berlaku.

5. Estimasi Diameter Bukan Selalu Pengukuran Langsung

Beberapa perangkat menyediakan fitur estimasi diameter tulangan. Hasil ini dipengaruhi oleh ketebalan selimut beton, jarak antarbatang, susunan tulangan, dan pengaturan alat. Oleh karena itu, estimasi diameter tidak selalu dapat diperlakukan sebagai ukuran aktual untuk keputusan penerimaan atau evaluasi struktural.

Jika diameter tulangan perlu diketahui secara pasti untuk evaluasi teknis, gunakan metode verifikasi yang sesuai dan telah disetujui.

Pendeteksian tulangan dan evaluasi kondisi beton merupakan dua kebutuhan pemeriksaan yang berbeda. Jika pemeriksaan proyek juga memerlukan evaluasi karakteristik beton menggunakan gelombang ultrasonik, pelajari Ultrasonic Pulse Velocity (UPV) pada Beton untuk memahami prinsip pengukuran, interpretasi hasil, dan keterbatasan metode tersebut. UPV tidak menggantikan fungsi alat pendeteksi tulangan dalam menentukan posisi tulangan sebelum pengeboran.

---

Dokumentasi Hasil Pemindaian dan Pengendalian Mutu

Dokumentasi membantu memastikan bahwa hasil pemindaian dapat ditinjau kembali sebelum pekerjaan pengeboran dilakukan. Catatan yang baik juga berguna jika terjadi perubahan titik kerja atau apabila hasil perlu diperiksa oleh pihak lain.

Informasi yang dapat dicatat meliputi:

• Identitas elemen struktur dan lokasi pemeriksaan.
• Tujuan pekerjaan, diameter lubang, serta kedalaman pengeboran yang direncanakan.
• Jenis, model, dan pengaturan instrumen yang digunakan.
• Pola pemindaian dan lokasi tulangan atau objek yang terindikasi.
• Hasil estimasi selimut beton jika fitur tersebut tersedia.
• Kondisi permukaan dan keterbatasan pengukuran yang ditemukan.
• Gambar atau foto area yang telah diberi tanda.
• Keputusan teknis, persetujuan, atau tindakan lanjutan yang diperlukan sebelum pengeboran.

Dokumentasi pemindaian tidak menggantikan persetujuan teknis yang diwajibkan oleh prosedur proyek. Untuk pekerjaan pada balok, kolom, pelat, dinding struktural, atau elemen penting lainnya, keputusan mengenai lokasi dan metode pengeboran perlu mempertimbangkan fungsi struktur dan potensi dampak terhadap kapasitas elemen.

Dalam pemeriksaan kondisi beton, pengujian tambahan dapat diperlukan sesuai tujuan evaluasi. Salah satunya adalah rebound hammer, yang digunakan untuk menilai respons pantul permukaan beton dan dapat mendukung estimasi kuat tekan apabila tersedia korelasi yang sesuai. Untuk memahami cara membaca hasil serta batas akurasi estimasinya, baca Cara Membaca Hasil Hammer Test Beton dan Memahami Batas Akurasi Estimasi Kuat Tekan. Perlu diingat bahwa rebound hammer tidak digunakan untuk menentukan posisi tulangan yang aman untuk pengeboran.

---

Standar dan Referensi Teknis

Dalam evaluasi struktur beton, metode NDT perlu dipilih dan diterapkan berdasarkan tujuan pemeriksaan, kemampuan instrumen, serta persyaratan teknis proyek. Salah satu referensi yang membahas berbagai metode NDT untuk evaluasi struktur beton adalah ACI 228.2R, Report on Nondestructive Test Methods for Evaluation of Concrete in Structures.

Dokumen tersebut membahas prinsip, penggunaan, analisis data, manfaat, dan keterbatasan sejumlah metode pemeriksaan non-destruktif, termasuk cover meter dan radar. Referensi ini dapat digunakan sebagai titik awal untuk memahami pemilihan metode, tetapi prosedur aktual tetap harus disesuaikan dengan edisi dokumen yang berlaku, petunjuk pabrikan, serta spesifikasi proyek.

Referensi dapat diperiksa melalui dokumen pratinjau ACI 228.2R-13.

Penggunaan alat pendeteksi tulangan tidak dengan sendirinya menjamin bahwa titik pengeboran aman. Kelayakan pekerjaan harus ditentukan dengan mempertimbangkan kondisi struktur, objek tertanam, tujuan pengeboran, serta hasil pemeriksaan dan persetujuan teknis yang relevan.

Kesimpulan

Pemetaan tulangan sebelum pengeboran, pemasangan angkur, atau pengambilan inti beton merupakan langkah penting untuk mengurangi risiko mengenai tulangan dan objek tertanam lainnya. Rebar locator dan concrete cover meter dapat membantu mendeteksi posisi tulangan dan, pada perangkat yang mendukung, memperkirakan selimut beton. GPR dapat menjadi pilihan tambahan untuk kebutuhan pemetaan tertentu.

Setiap teknologi memiliki batas kemampuan yang dipengaruhi oleh kedalaman target, jarak dan susunan tulangan, karakteristik beton, serta keberadaan material lain. Hasil pengukuran perlu dibaca sesuai spesifikasi instrumen dan tidak boleh dianggap sebagai jaminan bahwa seluruh area bebas hambatan.

Dengan pemindaian yang sistematis, dokumentasi yang memadai, pemeriksaan terhadap gambar struktur dan utilitas, serta evaluasi teknis sebelum pekerjaan dimulai, risiko kerusakan yang tidak direncanakan dapat dikendalikan dengan lebih baik.

Pemilihan metode pemeriksaan harus disesuaikan dengan tujuan pekerjaan, karakteristik struktur, dan informasi yang perlu diperoleh. Untuk mempelajari metode pengujian beton dan material konstruksi lainnya, termasuk prinsip, penggunaan, serta keterbatasan berbagai metode NDT, kunjungi Panduan Pengujian Material Konstruksi dan NDT untuk Proyek Sipil.
