Kalibrasi, Verifikasi, dan Akreditasi KAN: Panduan Dokumentasi Alat Uji Konstruksi

Dalam pengujian material konstruksi dan kegiatan Non-Destructive Testing (NDT), keandalan hasil pengukuran tidak hanya bergantung pada instrumen yang digunakan, tetapi juga pada prosedur pengukuran, kondisi alat, kompetensi operator, serta dokumentasi metrologi yang mendukungnya. Istilah kalibrasi, verifikasi, ketertelusuran metrologi, dan akreditasi Komite Akreditasi Nasional (KAN) perlu dipahami dengan benar agar persyaratan teknis proyek dapat dipenuhi secara tepat.

Tidak semua instrumen secara otomatis membutuhkan sertifikat kalibrasi dari laboratorium terakreditasi KAN untuk setiap jenis penggunaan. Sebaliknya, keberadaan sertifikat kalibrasi saja juga tidak menjamin bahwa alat selalu memenuhi persyaratan pengujian. Kebutuhan dokumentasi harus ditentukan berdasarkan spesifikasi proyek, metode pengujian, tujuan penggunaan, dan persyaratan pihak yang menerima hasil.

Artikel ini membahas perbedaan kalibrasi, verifikasi, dan ketertelusuran metrologi, cara memeriksa dokumen kalibrasi, serta pemeriksaan yang perlu dilakukan sebelum instrumen digunakan dalam pekerjaan konstruksi dan NDT.

1. Memahami Perbedaan Kalibrasi, Verifikasi, dan Ketertelusuran Metrologi

Ketiga istilah ini saling berkaitan, tetapi memiliki fungsi yang berbeda. Pemahaman yang tepat membantu tim Quality Control (QC), laboratorium, pengadaan, dan inspeksi menentukan bukti teknis yang diperlukan.

A. Kalibrasi (Calibration)

Kalibrasi merupakan kegiatan yang, dalam kondisi tertentu, menetapkan hubungan antara nilai besaran yang diberikan oleh standar ukur beserta ketidakpastiannya dan indikasi yang ditunjukkan oleh instrumen. Informasi tersebut dapat digunakan untuk memperoleh hasil pengukuran dari indikasi alat.

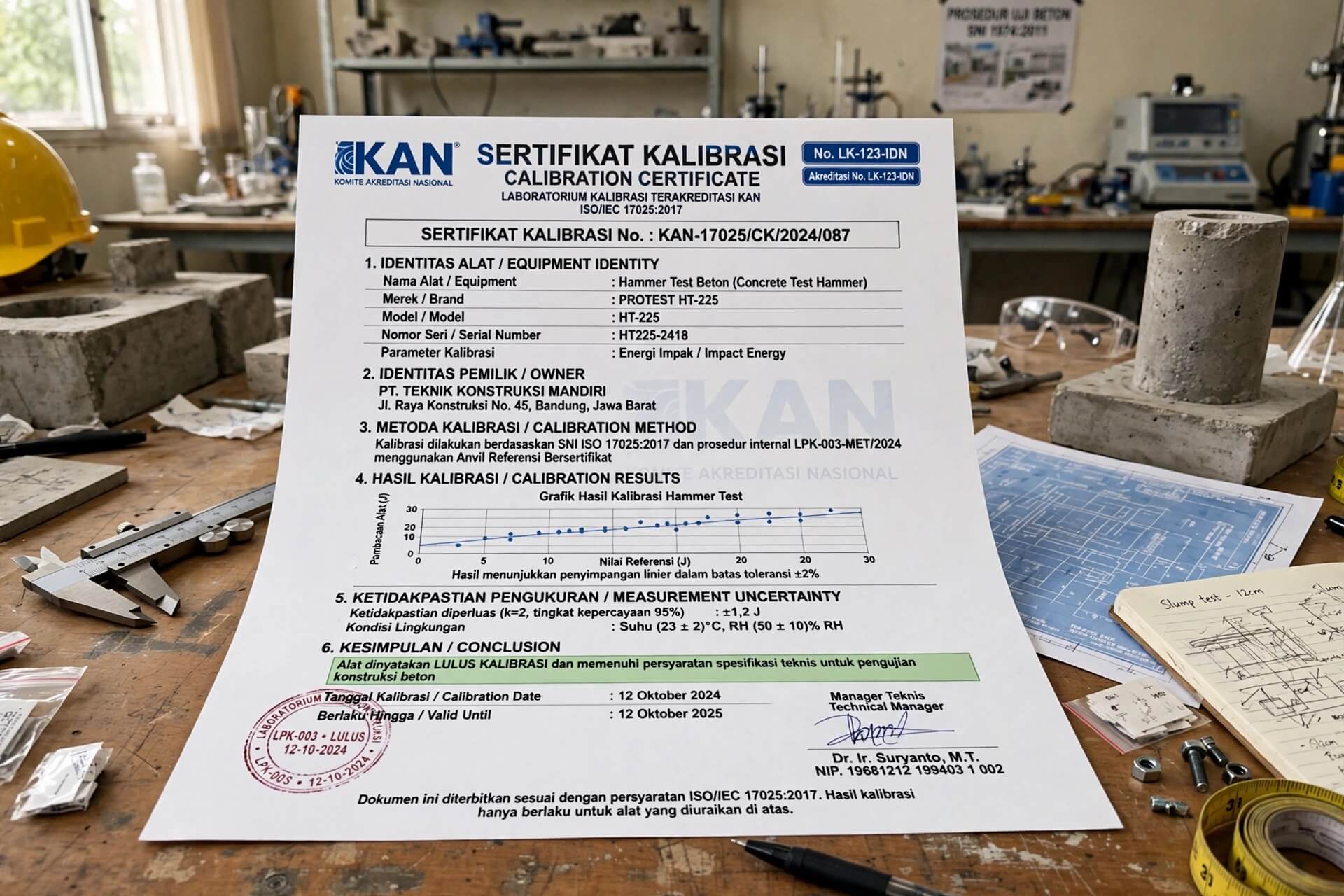

Hasil kalibrasi umumnya didokumentasikan dalam sertifikat atau laporan kalibrasi. Dokumen dapat memuat identitas instrumen, metode atau prosedur yang digunakan, kondisi pengujian, hasil pengukuran, koreksi, dan ketidakpastian pengukuran sesuai ruang lingkup serta format layanan laboratorium.

Hal penting: kalibrasi tidak otomatis berarti alat dinyatakan lulus terhadap seluruh batas toleransi. Penilaian kesesuaian memerlukan kriteria penerimaan yang jelas dan, jika relevan, aturan keputusan yang digunakan untuk menyatakan kesesuaian.

Kalibrasi juga berbeda dari penyetelan atau adjustment. Jika alat disetel untuk mengubah responsnya, pemeriksaan atau kalibrasi setelah penyetelan mungkin diperlukan untuk mengetahui kondisi metrologi alat setelah tindakan tersebut.

B. Verifikasi (Verification)

Verifikasi adalah penyediaan bukti objektif bahwa suatu objek memenuhi persyaratan yang telah ditentukan. Dalam konteks instrumen ukur, verifikasi dapat digunakan untuk memeriksa apakah kinerja alat memenuhi spesifikasi pabrikan, prosedur kerja, atau batas penerimaan yang berlaku.

Contohnya meliputi pemeriksaan rebound hammer menggunakan calibration anvil yang sesuai dengan prosedur pabrikan atau pemeriksaan coating thickness gauge menggunakan substrat dan foil acuan yang sesuai dengan jenis alat.

Pemeriksaan harus dilakukan berdasarkan petunjuk penggunaan dan kriteria penerimaan yang relevan. Pemeriksaan rutin sebelum pengujian tidak otomatis menggantikan kalibrasi formal apabila kontrak atau prosedur mutu mensyaratkan sertifikat kalibrasi.

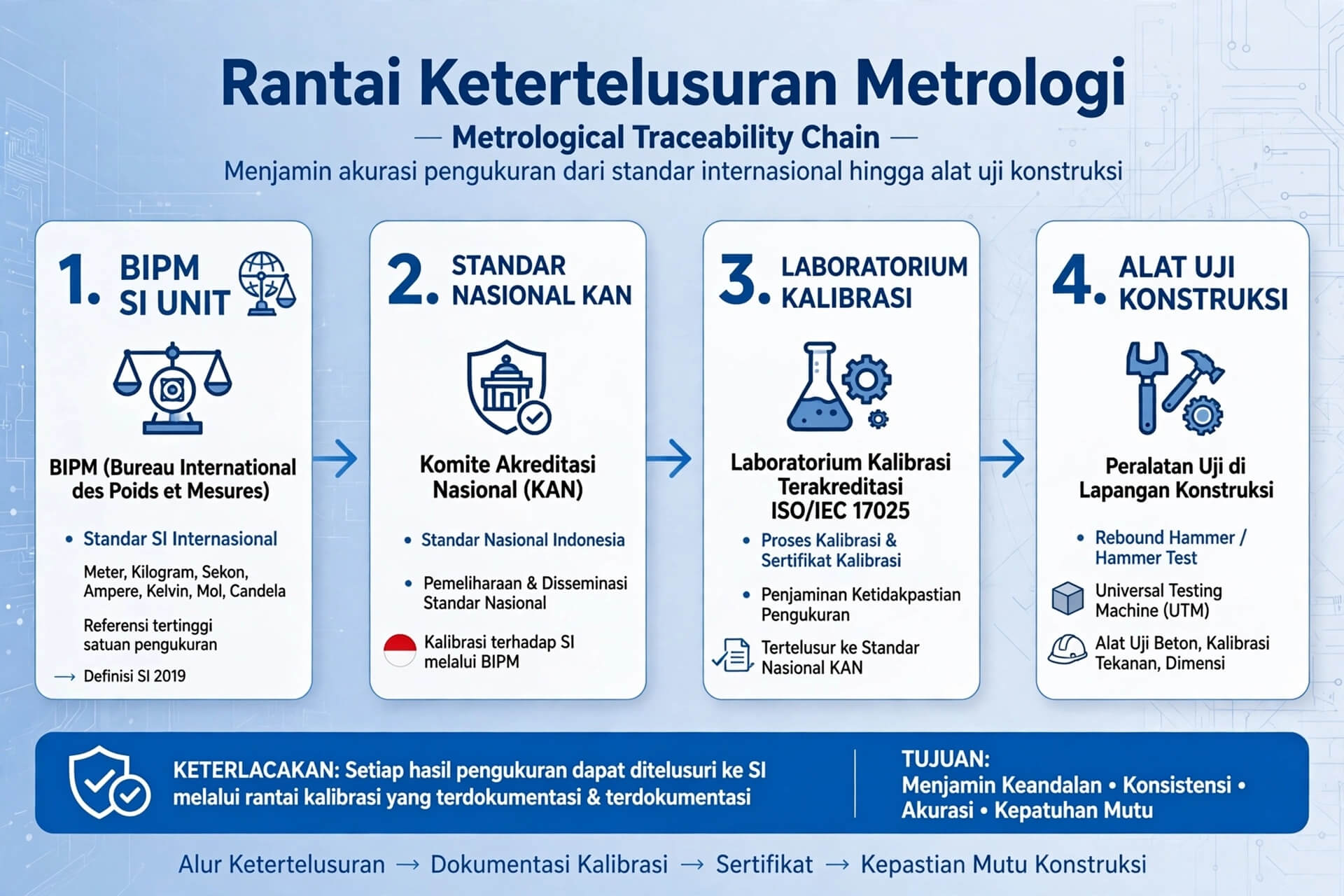

C. Ketertelusuran Metrologi (Metrological Traceability)

Ketertelusuran metrologi merupakan sifat hasil pengukuran yang memungkinkan hasil tersebut dihubungkan dengan suatu acuan melalui rantai kalibrasi terdokumentasi yang tidak terputus, dengan setiap mata rantai berkontribusi terhadap ketidakpastian pengukuran.

Acuan dapat berupa realisasi satuan ukur, standar pengukuran, atau acuan lain yang sesuai dengan jenis besaran yang diukur. Karena itu, ketertelusuran bukan sekadar memiliki dokumen yang mencantumkan nomor sertifikat, melainkan harus didukung informasi teknis yang memadai mengenai rantai acuan dan ketidakpastian.

Ketertelusuran metrologi tidak dengan sendirinya membuktikan bahwa ketidakpastian pengukuran cukup kecil untuk tujuan tertentu atau bahwa seluruh proses pengukuran bebas dari kesalahan. Kecukupan hasil tetap perlu dinilai terhadap kebutuhan pengujian.

Untuk memahami istilah metrologi secara lebih mendalam, lihat definisi kalibrasi dalam International Vocabulary of Metrology (VIM) dan definisi ketertelusuran metrologi dalam VIM.

2. Apakah Setiap Alat Uji Konstruksi Wajib Memiliki Sertifikat Kalibrasi KAN?

Persyaratan kalibrasi harus ditentukan berdasarkan tujuan penggunaan alat, metode pengujian, dokumen kontrak, dan ketentuan pihak yang menerima laporan. Tidak tepat menyatakan bahwa semua alat uji konstruksi wajib memiliki sertifikat kalibrasi terakreditasi KAN dalam setiap kondisi tanpa memeriksa persyaratan yang berlaku.

A. Kalibrasi oleh Laboratorium Terakreditasi KAN

Jika kontrak, Rencana Kerja dan Syarat-Syarat (RKS), prosedur mutu, metode pengujian, atau pihak penerima hasil secara khusus mensyaratkan kalibrasi dari laboratorium terakreditasi, persyaratan tersebut harus diperiksa dan dipenuhi sesuai ketentuannya.

Dalam memeriksa sertifikat, jangan hanya melihat logo atau nomor akreditasi laboratorium. Pastikan bahwa:

• Status akreditasi laboratorium dapat dikonfirmasi melalui sumber resmi.
• Ruang lingkup akreditasi mencakup besaran ukur, jenis instrumen, rentang, dan kemampuan pengukuran yang relevan dengan kebutuhan.
• Metode dan hasil kalibrasi sesuai dengan kebutuhan teknis serta persyaratan pihak penerima.
• Identitas instrumen dan informasi pada sertifikat dapat ditelusuri dengan jelas.

Akreditasi laboratorium berdasarkan ISO/IEC 17025 berkaitan dengan kompetensi laboratorium untuk kegiatan yang tercakup dalam ruang lingkup akreditasinya. Status akreditasi tidak berarti semua layanan laboratorium otomatis terakreditasi untuk seluruh jenis instrumen dan rentang pengukuran.

Informasi mengenai status akreditasi dan ruang lingkup laboratorium perlu diperiksa melalui situs resmi Komite Akreditasi Nasional (KAN).

B. Sertifikat Pabrikan dan Dokumen Pengujian Pabrik

Instrumen baru dapat disertai berbagai dokumen, seperti Certificate of Conformity, Factory Test Report, laporan inspeksi, atau sertifikat kalibrasi. Nama dokumen saja tidak cukup untuk menentukan isi dan tingkat pembuktiannya.

Periksa apa yang sebenarnya dinyatakan dalam dokumen: apakah hanya menyatakan kesesuaian produk, mencatat hasil pemeriksaan fungsi, atau memuat hasil kalibrasi beserta informasi teknis pendukungnya.

Dokumen pabrikan dapat digunakan untuk kebutuhan tertentu apabila sesuai dengan persyaratan penggunaan. Namun, dokumen tersebut tidak otomatis menggantikan sertifikat kalibrasi dari laboratorium terakreditasi apabila persyaratan proyek secara khusus meminta layanan terakreditasi.

C. Hubungan dengan Audit Proyek dan SLF

Dalam pekerjaan konstruksi, pemeriksaan teknis dan dokumentasi alat dapat menjadi bagian dari sistem pengendalian mutu atau persyaratan kontrak. Namun, jangan mengasumsikan bahwa setiap audit proyek atau proses Sertifikat Laik Fungsi (SLF) menerapkan satu ketentuan kalibrasi yang sama untuk semua instrumen.

Identifikasi persyaratan yang benar-benar berlaku untuk proyek, termasuk ketentuan RKS, spesifikasi teknis, metode pengujian, prosedur inspeksi, dan permintaan konsultan atau pemilik pekerjaan. Jika terdapat ketidakjelasan, mintalah konfirmasi tertulis dari pihak yang berwenang menerima hasil pengujian sebelum melakukan pengadaan atau pengujian.

3. Checklist Pemeriksaan Dokumen Instrumen untuk Proyek

Sebelum instrumen dibawa ke lokasi pekerjaan atau hasil pengujiannya diserahkan, gunakan checklist berikut sebagai pemeriksaan awal. Daftar ini merupakan panduan umum dan perlu disesuaikan dengan jenis alat serta persyaratan proyek.

Item Pemeriksaan	Hal yang Perlu Diperiksa	Tindakan
Identitas instrumen	Model, nomor seri, identitas probe atau aksesori yang relevan, serta kesesuaian dengan dokumen.	Cocokkan identitas fisik dengan sertifikat, laporan, dan catatan inventaris.
Status kalibrasi	Tanggal kalibrasi, hasil yang dicatat, interval kalibrasi yang ditetapkan, dan persyaratan proyek.	Pastikan status kalibrasi sesuai dengan program mutu dan persyaratan penggunaan. Jangan menganggap semua sertifikat memiliki masa berlaku universal 12 bulan.
Ruang lingkup akreditasi	Status laboratorium dan kesesuaian ruang lingkup dengan besaran ukur, rentang, serta jenis layanan.	Periksa direktori resmi KAN dan dokumen ruang lingkup akreditasi apabila akreditasi disyaratkan.
Hasil dan ketidakpastian	Hasil kalibrasi, koreksi jika tersedia, ketidakpastian pengukuran, dan kriteria penerimaan yang relevan.	Evaluasi apakah informasi tersebut memadai untuk tujuan pengukuran dan metode yang digunakan.
Blok atau bahan acuan	Kondisi, identitas, rentang, serta kesesuaian blok atau bahan acuan dengan prosedur pemeriksaan alat.	Periksa kondisi fisik dan dokumentasinya. Gunakan acuan yang sesuai dengan model alat serta metode pengujian.
Catatan pemeriksaan rutin	Hasil pemeriksaan fungsi atau pemeriksaan antara sebelum penggunaan.	Catat hasil, tanggal, operator, dan tindak lanjut apabila hasil berada di luar batas penerimaan.

Apakah Sertifikat Kalibrasi Memiliki Masa Berlaku 12 Bulan?

Tidak ada dasar untuk menganggap bahwa semua instrumen ukur secara universal memiliki interval kalibrasi wajib 12 bulan. Interval kalibrasi perlu ditetapkan dan ditinjau berdasarkan stabilitas alat, frekuensi penggunaan, kondisi lingkungan, riwayat hasil kalibrasi, risiko penyimpangan, rekomendasi pabrikan, dan persyaratan yang berlaku.

Apabila dokumen proyek menetapkan interval atau batas waktu tertentu, ikuti ketentuan tersebut. Jika tidak, gunakan program kalibrasi yang terdokumentasi dan dapat dipertanggungjawabkan secara teknis. Untuk referensi penetapan interval kalibrasi, lihat publikasi dan panduan resmi International Laboratory Accreditation Cooperation (ILAC), termasuk panduan ILAC G24 apabila edisi yang relevan tersedia.

4. Verifikasi Instrumen Sebelum Pengujian di Lapangan

Sertifikat kalibrasi tidak menghilangkan kebutuhan untuk memeriksa kondisi alat sebelum digunakan. Transportasi, benturan, perubahan lingkungan, keausan, kondisi sensor, dan kesalahan pengaturan dapat memengaruhi kinerja instrumen.

Lakukan pemeriksaan sebelum penggunaan sesuai petunjuk pabrikan, metode pengujian, serta prosedur mutu yang berlaku. Tidak semua alat menggunakan prosedur atau batas penerimaan yang sama.

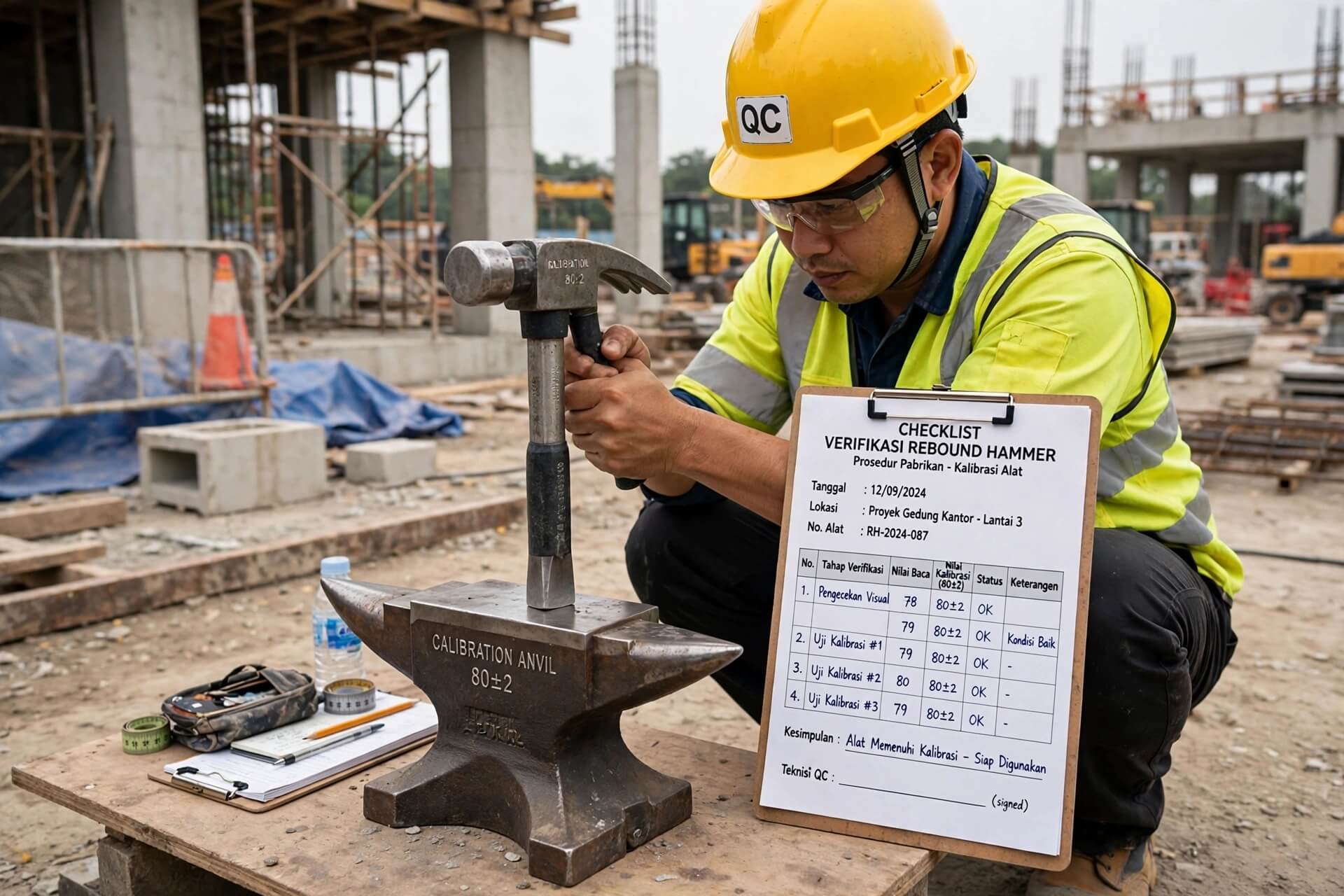

A. Rebound Hammer Beton

• Periksa kondisi fisik, permukaan kontak, mekanisme pemukul, dan kelengkapan alat.
• Lakukan pemeriksaan menggunakan calibration anvil yang sesuai dengan petunjuk pabrikan.
• Bandingkan hasil dengan rentang penerimaan yang ditetapkan untuk model alat dan prosedur yang digunakan.
• Catat hasil pemeriksaan dan hentikan penggunaan untuk pengujian apabila hasil berada di luar kriteria penerimaan sampai penyebabnya dievaluasi.

Jumlah pukulan dan nilai angka pantul yang diterima tidak boleh ditetapkan sebagai angka universal untuk seluruh model. Gunakan manual instrumen dan standar pengujian yang relevan.

Untuk memahami interpretasi hasil serta batas penggunaan angka pantul, baca panduan membaca hasil Hammer Test beton.

B. Coating Thickness Gauge

• Pastikan jenis probe dan metode pengukuran sesuai dengan material substrat serta lapisan yang akan diukur.
• Periksa kondisi permukaan substrat acuan dan kebersihan probe.
• Lakukan pemeriksaan titik nol dan pengukuran menggunakan foil atau shim acuan sesuai petunjuk alat.
• Pastikan nilai acuan dan hasil pembacaan berada dalam toleransi yang ditetapkan untuk instrumen serta prosedur terkait.

Pemeriksaan titik nol dan foil acuan merupakan bagian dari pemeriksaan atau penyetelan operasional sesuai desain alat. Kegiatan tersebut tidak otomatis menggantikan kalibrasi formal.

Untuk pembahasan metode pengukuran ketebalan lapisan kering, lihat panduan cara mengukur DFT cat.

C. Ultrasonic Thickness Gauge dan Ultrasonic Flaw Detector

Kedua instrumen ini menggunakan prinsip ultrasonik, tetapi tujuan dan parameter pemeriksaannya dapat berbeda. Karena itu, prosedur pemeriksaannya tidak boleh disamakan begitu saja.

• Ultrasonic thickness gauge: periksa pengaturan kecepatan suara, kondisi probe dan kabel, penggunaan couplant, serta pembacaan pada blok atau benda acuan dengan ketebalan yang diketahui sesuai prosedur.
• Ultrasonic flaw detector: periksa pengaturan dasar, skala jarak atau waktu rambat, karakteristik probe, dan sensitivitas menggunakan blok acuan yang sesuai dengan metode inspeksi.
• Dokumentasi: catat hasil pemeriksaan dan pengaturan yang relevan agar konsistensi pengujian dapat dievaluasi.

Jenis blok, ukuran, jumlah titik pemeriksaan, dan batas penerimaan harus mengikuti prosedur pengujian, spesifikasi alat, serta standar yang berlaku. Jangan menganggap blok bawaan berukuran tertentu selalu cukup untuk memverifikasi seluruh fungsi instrumen.

5. Dukungan Dokumentasi dan Pengadaan Instrumen di Dropshiper.co.id

Dalam pengadaan instrumen pengujian material konstruksi dan NDT, dokumentasi perlu diperiksa bersama spesifikasi teknis alat. Sebelum melakukan pemesanan, pastikan jenis dokumen yang tersedia dan layanan pendukung yang diperlukan sesuai dengan kebutuhan proyek.

• Pemeriksaan kelengkapan produk: konfirmasikan aksesori, dokumen pabrikan, dan pemeriksaan fungsi yang termasuk dalam paket pembelian.
• Kebutuhan kalibrasi: jika proyek mensyaratkan sertifikat dari laboratorium terakreditasi KAN, konfirmasikan terlebih dahulu ketersediaan layanan, kesesuaian ruang lingkup laboratorium, biaya, dan waktu pengerjaan sebelum pemesanan.
• Peninjauan persyaratan proyek: sampaikan ketentuan RKS, metode pengujian, dan dokumen yang diminta agar kebutuhan instrumen dapat ditinjau sebelum pengadaan.

Ketersediaan sertifikat, layanan kalibrasi, dan dukungan pihak ketiga perlu dikonfirmasi untuk setiap instrumen dan transaksi. Jangan menganggap semua model memiliki dokumen atau layanan yang sama.

Untuk memahami pilihan metode pengujian yang berkaitan dengan dokumentasi instrumen, baca juga panduan pengujian material konstruksi dan NDT.

6. FAQ Kalibrasi dan Dokumentasi Alat Uji Konstruksi

Apakah sertifikat kalibrasi dari laboratorium terakreditasi KAN selalu wajib?

Tidak selalu untuk setiap penggunaan. Kewajibannya bergantung pada kontrak, RKS, metode pengujian, prosedur mutu, dan persyaratan pihak penerima hasil. Jika akreditasi secara khusus dipersyaratkan, pastikan ruang lingkup laboratorium mencakup layanan yang dibutuhkan.

Apakah verifikasi sebelum penggunaan dapat menggantikan kalibrasi?

Tidak secara otomatis. Verifikasi rutin dapat membantu memastikan kondisi alat memenuhi kriteria tertentu sebelum digunakan, tetapi tidak menggantikan kalibrasi formal jika kalibrasi diwajibkan oleh prosedur atau kontrak.

Apakah semua alat uji konstruksi harus dikalibrasi setiap 12 bulan?

Tidak ada interval universal yang berlaku untuk seluruh instrumen dan aplikasi. Interval perlu ditetapkan berdasarkan persyaratan proyek, rekomendasi pabrikan, stabilitas alat, riwayat hasil, frekuensi penggunaan, dan risiko penyimpangan.

Apakah sertifikat kalibrasi menjamin hasil pengujian selalu benar?

Tidak. Hasil pengujian juga dipengaruhi oleh metode, kondisi benda uji, pengaturan alat, kompetensi operator, lingkungan, dan prosedur kerja. Sertifikat kalibrasi merupakan salah satu bagian dari pengendalian mutu pengukuran.

Apa yang harus diperiksa sebelum membeli alat uji konstruksi?

Periksa metode dan spesifikasi alat, identitas model, rentang pengukuran, aksesori, dokumentasi teknis, kebutuhan kalibrasi, ruang lingkup layanan yang disyaratkan, garansi, serta dukungan teknis. Konfirmasikan semua persyaratan yang belum jelas sebelum menerbitkan pesanan pembelian.

Kesimpulan

Kalibrasi, verifikasi, dan ketertelusuran metrologi merupakan konsep yang saling mendukung, tetapi tidak dapat saling menggantikan. Kalibrasi menetapkan hubungan antara indikasi alat dan acuan pengukuran; verifikasi memberikan bukti bahwa persyaratan tertentu terpenuhi; sedangkan ketertelusuran metrologi menghubungkan hasil pengukuran dengan acuan melalui rantai terdokumentasi yang memperhitungkan ketidakpastian.

Dalam proyek konstruksi dan NDT, kebutuhan sertifikat kalibrasi terakreditasi KAN harus ditentukan berdasarkan persyaratan yang benar-benar berlaku. Pemeriksaan identitas alat, ruang lingkup akreditasi, hasil kalibrasi, interval kalibrasi, serta verifikasi sebelum penggunaan membantu menjaga konsistensi dokumentasi dan mengurangi risiko penggunaan instrumen yang tidak sesuai.
