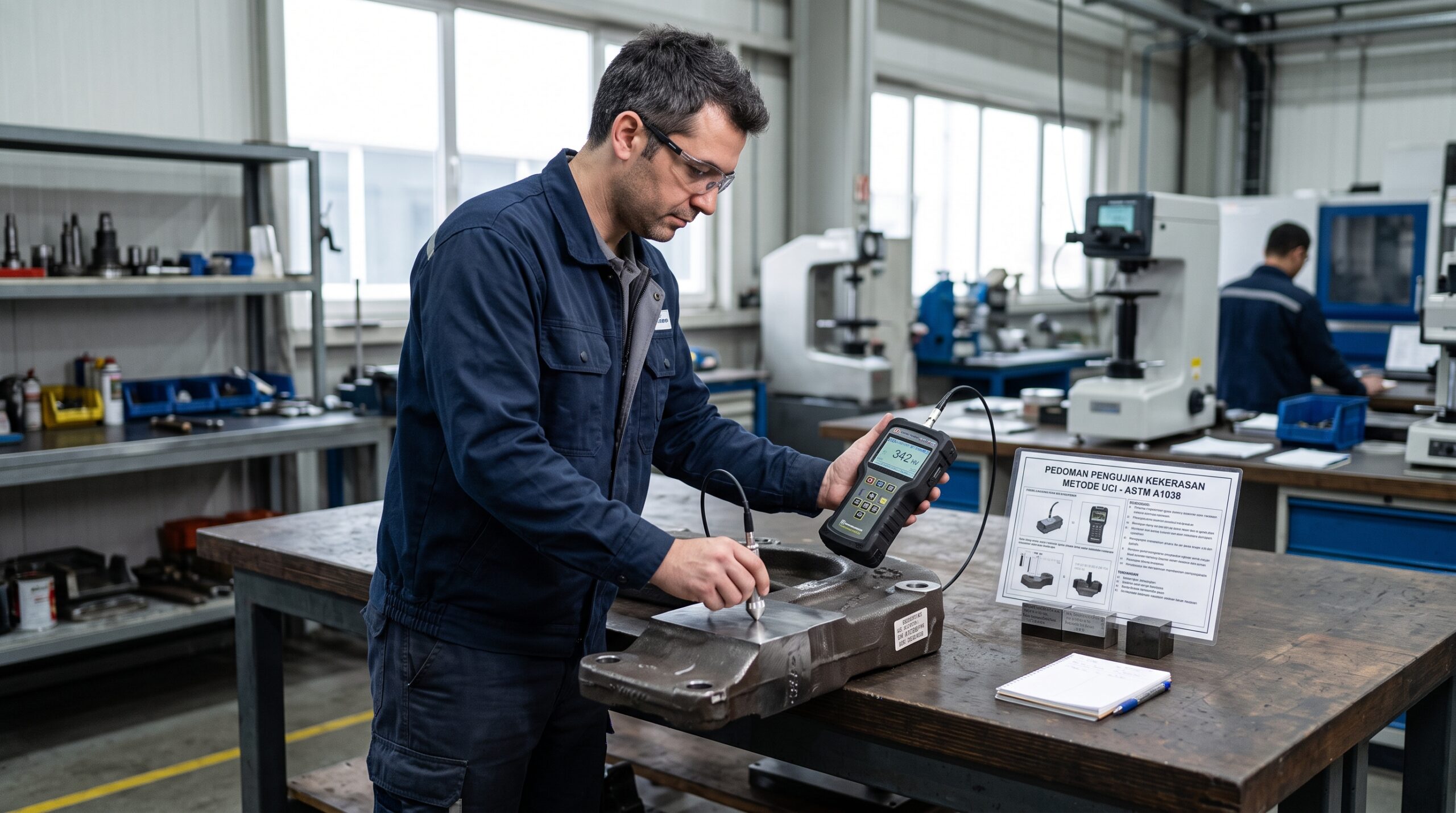

Metode Ultrasonic Contact Impedance (UCI) memungkinkan pengujian kekerasan logam secara portabel dengan jejak indentasi yang sangat kecil. Karena itu, metode ini banyak digunakan untuk inspeksi komponen yang sulit dipindahkan ke laboratorium, memiliki geometri kompleks, atau membutuhkan pengujian dengan dampak minimal terhadap permukaan.
Prinsip pengujian kekerasan UCI menggunakan Vickers diamond indenter yang ditekan ke permukaan material dengan gaya tertentu. Perubahan impedansi kontak akibat pembentukan indentation digunakan untuk menentukan nilai kekerasan, kemudian dikonversi ke skala seperti Vickers (HV), Rockwell (HRC), atau Brinell (HB) sesuai konfigurasi dan kalibrasi instrumen.
ASTM A1038 menetapkan metode ini sebagai pengujian kekerasan portabel berbasis UCI. Standar tersebut juga menegaskan bahwa hasil UCI merupakan penentuan kekerasan permukaan pada lokasi yang diuji, sehingga satu titik pengukuran tidak otomatis mewakili kondisi material di seluruh komponen atau subsurface.
Untuk aplikasi lapangan, NOVOTEST T-U2 merupakan salah satu konfigurasi hardness tester yang menggunakan probe UCI dan mencantumkan ASTM A1038 sebagai standar yang didukung.
Apa Itu Metode UCI pada Pengujian Kekerasan?
UCI merupakan metode Ultrasonic Contact Impedance. Berbeda dari hardness tester Leeb yang mengandalkan rebound velocity dari impact body, UCI menggunakan kontak terkontrol antara Vickers diamond indenter dan material.
Saat probe diberikan gaya tekan, indenter membentuk indentation mikroskopis. Sistem elektronik mendeteksi perubahan karakteristik resonansi/impedansi akibat kontak tersebut. Instrumen kemudian mengolah respons tersebut menjadi nilai kekerasan.
Secara sederhana, rangkaian pengujiannya adalah:
Force → Vickers indentation → perubahan contact impedance → kalkulasi → nilai hardness
Keunggulan utama pendekatan ini adalah ukuran indentation yang kecil. Hal tersebut membuat UCI cocok untuk:
- gear teeth dan gear flanks;
- shaft dan komponen hasil heat treatment;
- weld dan heat-affected zone (HAZ);
- dies dan molds;
- bearing;
- komponen berdinding relatif tipis;
- permukaan bagian dalam pipa;
- area dengan akses probe terbatas.
NOVOTEST T-U2 menyediakan konfigurasi probe UCI 10 N, 50 N, dan 98 N, sehingga gaya pengujian dapat disesuaikan dengan kondisi material dan aplikasi.
Persyaratan Benda Uji Menurut ASTM A1038
Kepatuhan terhadap ASTM A1038 tidak hanya ditentukan oleh kemampuan elektronik hardness tester. Kondisi benda uji, stabilitas mekanis, permukaan, dan metode kalibrasi juga menentukan validitas hasil.
1. Ketebalan benda uji
Ketebalan harus cukup untuk mencegah deformasi atau vibrasi benda uji selama probe memberikan gaya.
Untuk lapisan atau surface-hardened layer, prinsip pentingnya adalah ketebalan lapisan harus mencukupi terhadap kedalaman indentation. ASTM A1038 menggunakan prinsip minimum layer thickness sekitar 10 kali kedalaman penetrasi untuk mencegah pengaruh material dasar terhadap hasil pengukuran.
Karena itu, jangan menentukan kelayakan hanya berdasarkan angka “alat mampu mengukur mulai 1 mm”. Angka tersebut merupakan klaim aplikasi perangkat tertentu, bukan pengganti evaluasi kondisi benda uji sesuai standar.
2. Berat dan dukungan benda uji
Benda uji harus cukup stabil sehingga gaya probe tidak menyebabkan benda bergerak, melentur, atau berosilasi.
Referensi teknis UCI yang mengacu pada ASTM A1038 menunjukkan persyaratan massa dan ketebalan dapat bergantung pada kondisi support dan geometri benda uji. Beberapa aplikasi bahkan membutuhkan heavy support atau coupling ketika benda terlalu ringan atau tipis.
Karena itu, untuk pekerjaan QA/QC, operator sebaiknya menetapkan:
- massa benda uji;
- ketebalan lokal;
- luas bidang kontak;
- metode fixture;
- apakah benda dikopel ke support yang rigid.
Jangan menganggap angka minimum berat sebagai nilai universal untuk semua geometri. Efek fleksibilitas benda uji dapat menghasilkan pembacaan yang bias.
3. Kekasaran permukaan
Permukaan harus cukup halus agar Vickers indentation dapat terbentuk secara konsisten dan probe memperoleh respons kontak yang stabil.
ASTM A1038 menggunakan prinsip bahwa Ra tidak boleh melebihi sekitar 30% kedalaman indentation, sehingga batas Ra bergantung pada gaya uji dan kekerasan material.
Sebagai panduan praktis untuk konfigurasi UCI, nilai maksimum Ra yang sering digunakan dalam tabel aplikasi ASTM A1038 adalah:
Nilai tersebut bukan berarti semua material otomatis memenuhi syarat pada Ra tersebut. Secara prinsip, batas aktual mengikuti hubungan antara gaya, hardness, dan kedalaman indentation.
Permukaan juga harus bebas dari:
- scale;
- karat;
- grease;
- oil;
- coating yang tidak diperhitungkan;
- debu;
- kontaminan lain.
Permukaan kasar dapat menyebabkan pembacaan tidak stabil dan bahkan menghasilkan nilai hardness yang lebih rendah dari kondisi sebenarnya.
SOP Pengujian Kekerasan UCI Berdasarkan ASTM A1038
Tahap 1 — Preparasi Benda Uji
Sebelum menyalakan instrumen, lakukan pemeriksaan terhadap lokasi pengujian.
Checklist preparasi
1. Identifikasi material
Pastikan material dan kondisi heat treatment diketahui.
Contohnya:
- carbon steel;
- alloy steel;
- stainless steel;
- hardened steel;
- carburized steel;
- nitrided steel.
Hal ini penting karena UCI sensitif terhadap karakteristik material, termasuk modulus elastisitas. NOVOTEST T-U2 menggunakan konfigurasi yang telah dipra-kalibrasi untuk steel, sedangkan material lain dapat membutuhkan kalibrasi pengguna.
2. Bersihkan permukaan
Hilangkan oil, grease, scale, oksida, dan kontaminan.
3. Periksa kekasaran
Gunakan surface roughness tester bila acceptance criteria membutuhkan dokumentasi kuantitatif.
4. Pastikan benda uji rigid
Gunakan fixture atau support yang sesuai. Hindari pengujian pada benda yang dapat bergerak ketika probe ditekan.
5. Tandai lokasi pengujian
Untuk inspeksi QC, buat grid atau titik pengujian sehingga hasil dapat ditelusuri.
Tahap 2 — Verifikasi dan Kalibrasi
Verifikasi instrumen merupakan tahap kritis sebelum pengukuran.
ASTM A1038 mensyaratkan instrumen diverifikasi sebelum digunakan untuk acceptance testing.
Gunakan certified hardness test block yang sesuai dengan range dan skala pengukuran.
Prosedurnya:
- Pasang probe UCI.
- Nyalakan NOVOTEST T-U2.
- Pilih skala hardness yang diperlukan.
- Pastikan material calibration sesuai dengan material benda uji.
- Bersihkan permukaan reference block.
- Tempatkan probe tegak lurus terhadap permukaan.
- Berikan gaya secara stabil.
- Ambil beberapa pembacaan.
- Bandingkan hasil dengan nilai reference block.
- Jika hasil berada di luar toleransi prosedur, hentikan pengujian dan lakukan pemeriksaan kalibrasi.
NOVOTEST T-U2 mendukung HRC, HB, HV, dan MPa, dengan kemampuan user calibration untuk material atau skala tertentu. Spesifikasi pabrikan saat ini mencantumkan akurasi nominal ±2 HRC, ±10 HB, dan ±15 HV.
Tahap 3 — Penempatan Probe UCI
Posisi probe sangat menentukan repeatability.
Tempatkan Vickers diamond indenter secara perpendicular terhadap permukaan. Probe harus stabil selama proses loading.
Hindari:
- probe miring;
- gerakan lateral saat loading;
- tekanan operator yang tidak konsisten;
- benda uji bergetar;
- permukaan yang tidak stabil.
NOVOTEST T-U2 mendukung pengukuran dalam orientasi 360°, sehingga cocok untuk area dengan posisi pengujian vertikal, horizontal, overhead, atau geometri kompleks.
Untuk komponen seperti gear, shaft, turbine blade, atau bagian dalam pipa, pemilihan konfigurasi probe menjadi penting.
Pemilihan probe NOVOTEST T-U2
| Probe | Gaya | Karakter Penggunaan |
|---|---|---|
| UCI 10 N | 1 kgf | Permukaan halus, lapisan hardened tipis, komponen kecil |
| UCI 50 N | 5 kgf | Pilihan umum untuk shaft, gear, weld, HAZ, dan komponen industri |
| UCI 98 N | 10 kgf | Permukaan relatif kurang ideal dan aplikasi yang membutuhkan gaya lebih tinggi |
Pabrikan secara khusus menyebut probe 50 N sebagai tipe utama untuk sebagian besar pekerjaan hardness measurement, sedangkan 10 N ditujukan untuk permukaan yang lebih halus dan lapisan hardened tipis. Probe 98 N memberikan gaya lebih tinggi serta toleransi kondisi permukaan yang lebih baik.
Tahap 4 — Pengukuran Multi-Titik
Satu titik tidak cukup untuk menggambarkan distribusi kekerasan suatu komponen.
ASTM A1038 sendiri menekankan bahwa UCI merupakan surface determination. Nilai pada satu lokasi tidak otomatis merepresentasikan lokasi lain pada komponen.
Karena itu, buat pola pengukuran.
Contoh untuk shaft:
A1 — A2 — A3 — A4 — A5
Kemudian ulangi pada beberapa posisi aksial:
B1 — B2 — B3 — B4 — B5
Untuk weld:
- base metal;
- HAZ kiri;
- weld toe;
- weld metal;
- HAZ kanan;
- base metal.
Tujuannya bukan sekadar memperoleh angka rata-rata, tetapi menemukan hardness gradient atau anomali lokal.
Praktik pengukuran
- Tempatkan probe tegak lurus.
- Berikan gaya secara stabil.
- Tunggu pembacaan stabil.
- Simpan nilai.
- Angkat probe.
- Pindahkan ke titik berikutnya.
- Pastikan jarak antar-indentation cukup.
- Ulangi hingga jumlah titik memenuhi inspection plan.
- Hitung average, minimum, maksimum, dan range.
- Bandingkan terhadap acceptance criteria.
Untuk inspeksi HAZ, misalnya, nilai minimum dapat lebih penting daripada average karena zona lokal dengan hardness abnormal dapat mengindikasikan kondisi heat treatment atau risiko metallurgical tertentu.
Berapa Banyak Titik Pengukuran yang Harus Dilakukan?
ASTM A1038 menetapkan metode pengukuran, tetapi jumlah titik acceptance tetap perlu mengikuti inspection plan, drawing, specification, code, atau prosedur internal perusahaan.
Karena itu, jangan menetapkan “lima titik selalu cukup” tanpa melihat dokumen pengujian.
Untuk QC produksi, pendekatan yang lebih defensible adalah menentukan:
| Parameter | Penetapan |
|---|---|
| Lokasi | Berdasarkan drawing/inspection plan |
| Jumlah titik | Berdasarkan sampling plan |
| Skala | HV/HRC/HB sesuai specification |
| Probe | Berdasarkan ketebalan, hardness dan surface |
| Kalibrasi | Reference block sesuai material/range |
| Acceptance | Berdasarkan material specification |
| Dokumentasi | ID komponen + lokasi + hasil + operator |
Spesifikasi NOVOTEST T-U2 untuk Aplikasi ASTM A1038
| Parameter | NOVOTEST T-U2 |
|---|---|
| Metode | Ultrasonic Contact Impedance (UCI) |
| Indenter | Diamond Vickers |
| Probe | 10 N / 50 N / 98 N |
| Skala | HRC, HB, HV, MPa |
| HRC | 20–70 |
| HB | hingga 650* |
| HV | 100–750* |
| Akurasi HRC | ±2 HRC |
| Akurasi HB | ±10 HB |
| Akurasi HV | ±15 HV |
| Arah pengukuran | 360° |
| Material default | Steel |
| User calibration | Tersedia |
| Standar | ASTM A1038 |
| Temperatur operasi | −20 hingga +40 °C |
| Baterai | 2 × AA |
| Durasi baterai | ≥20 jam |
| Dimensi | 122 × 65 × 23 mm |
| Berat unit | ≤0,2 kg |
*Rentang dapat berbeda menurut konfigurasi/versi instrumen dan kalibrasi. Spesifikasi produk terbaru pabrikan mencantumkan HRC 20–70, HB 90–650, HV 100–750, serta tensile strength 370–1740 MPa.
Mengapa NOVOTEST T-U2 Relevan untuk Pengujian Lapangan?
Kelebihan utama T-U2 bukan hanya ukurannya yang portabel. Konfigurasi UCI probe dengan gaya 10–98 N memungkinkan hardness measurement dilakukan pada lokasi yang sulit dijangkau hardness tester konvensional.
Beberapa aplikasi yang relevan meliputi:
Gear dan gear teeth
UCI memungkinkan probe ditempatkan pada flank atau root gear tanpa membutuhkan benda uji dibawa ke laboratorium.
Weld dan HAZ
Hardness mapping dapat digunakan untuk membandingkan weld metal, HAZ, dan base metal.
Shaft dan turbine components
Permukaan curved atau area dengan akses terbatas dapat diuji menggunakan probe yang sesuai.
Dies dan molds
Probe 10 N dapat menjadi pilihan ketika indentation harus dibuat sekecil mungkin pada permukaan yang telah diproses.
Thin-walled components
UCI memberikan keuntungan ketika pengujian membutuhkan indentation yang sangat kecil, tetapi stabilitas benda uji tetap harus diverifikasi.
Kesalahan yang Sering Terjadi Saat Pengujian UCI
1. Mengukur permukaan tanpa preparasi
Masalah: pembacaan fluktuatif.
Penyebab: roughness atau kontaminasi memengaruhi contact area.
Solusi: bersihkan dan lakukan grinding/polishing secukupnya tanpa mengubah kondisi metalurgi permukaan.
2. Probe tidak tegak lurus
Masalah: repeatability buruk.
Penyebab: sudut probe menyebabkan kondisi kontak berbeda.
Solusi: gunakan fixture atau probe grip jika diperlukan dan pertahankan orientasi perpendicular.
3. Benda uji bergetar
Masalah: hasil hardness terlalu rendah atau tidak stabil.
Penyebab: energi gaya pengujian menyebabkan benda tipis atau ringan berosilasi.
Solusi: gunakan rigid support atau coupling yang sesuai.
4. Kalibrasi tidak sesuai material
Masalah: hasil terlihat konsisten tetapi bias.
Penyebab: calibration curve tidak sesuai material.
Solusi: lakukan material-specific calibration pada reference block yang relevan.
5. Menggunakan probe 10 N pada permukaan terlalu kasar
Masalah: pembacaan tidak repeatable.
Penyebab: gaya kecil membuat pengaruh topografi permukaan menjadi lebih signifikan.
Solusi: tingkatkan kualitas preparasi permukaan atau pertimbangkan probe dengan gaya lebih tinggi jika sesuai dengan benda uji.
Checklist Troubleshooting UCI di Lapangan
| Gejala | Kemungkinan penyebab | Tindakan teknis |
|---|---|---|
| Nilai naik-turun | Permukaan kasar | Grinding/polishing |
| Nilai terlalu rendah | Roughness tinggi | Perbaiki surface finish |
| Hasil berbeda antar operator | Gaya/posisi tidak konsisten | Gunakan probe grip dan SOP loading |
| Nilai sangat berbeda antar titik | Hardness memang tidak homogen | Buat hardness mapping |
| Pembacaan tidak stabil | Benda bergetar | Gunakan rigid support |
| Hasil bias pada material non-steel | Calibration tidak sesuai | Material-specific calibration |
| Indentation terlalu besar | Load terlalu tinggi | Pilih probe dengan load lebih rendah |
| Area sulit dijangkau | Probe standar tidak sesuai geometri | Gunakan probe/configuration khusus |
| Hasil reference block gagal | Verifikasi/kalibrasi bermasalah | Stop acceptance testing dan investigasi alat |
Kesimpulan Teknis
Pengujian kekerasan UCI berdasarkan ASTM A1038 bukan sekadar menekan probe ke permukaan lalu membaca nilai HV atau HRC. Validitas hasil bergantung pada kondisi permukaan, ketebalan dan stabilitas benda uji, pemilihan gaya probe, kalibrasi material, orientasi indenter, serta pola pengukuran multi-titik. ASTM A1038-26 juga menegaskan sifat pengukuran UCI sebagai penentuan kekerasan permukaan, sehingga hasil harus ditafsirkan berdasarkan lokasi pengujian dan inspection plan yang berlaku.
Dengan konfigurasi probe 10 N, 50 N, dan 98 N, NOVOTEST T-U2 dapat digunakan untuk berbagai kebutuhan hardness inspection portabel, termasuk komponen kompleks, weld/HAZ, gear, shaft, dan permukaan yang sulit dijangkau. Namun, kesesuaian aktual tetap harus ditentukan berdasarkan geometri, material, ketebalan, roughness, dan acceptance criteria benda uji.
