Horizontal vs Vertical Laminar Air Flow: Perbedaan, Kelebihan, dan Pemilihan

Laminar Air Flow dapat menggunakan konfigurasi aliran udara horizontal maupun vertical untuk menciptakan area kerja dengan udara yang lebih terkontrol dan terarah. Meskipun keduanya memiliki tujuan utama yang sama, yaitu membantu melindungi material atau proses dari kontaminasi partikulat lingkungan, arah airflow membuat karakteristik penggunaan keduanya berbeda.

Perbedaan horizontal dan vertical Laminar Air Flow terutama terletak pada arah pergerakan udara melalui ruang kerja. Pada konfigurasi horizontal, udara umumnya bergerak dari bagian belakang menuju bagian depan kabinet. Sementara pada konfigurasi vertical, udara bergerak dari bagian atas menuju area kerja.

Perbedaan tersebut berpengaruh terhadap tata letak material, ergonomi operator, ruang kerja, serta cara perangkat ditempatkan dan digunakan. Karena itu, pemilihan LAF sebaiknya tidak hanya berdasarkan ukuran kabinet atau keberadaan HEPA filter, tetapi juga mempertimbangkan kebutuhan proses dan karakteristik material yang ditangani.

Apa Perbedaan Horizontal dan Vertical Laminar Air Flow?

Perbedaan paling mendasar antara horizontal dan vertical Laminar Air Flow adalah arah aliran udara di dalam ruang kerja.

Konfigurasi aktual dapat berbeda antarproduk. Oleh karena itu, arah aliran, posisi filter, jalur udara, dan sistem keluaran harus dikonfirmasi melalui dokumentasi teknis pabrikan.

Horizontal Laminar Air Flow

Horizontal Laminar Air Flow merupakan konfigurasi LAF dengan aliran udara yang umumnya bergerak secara horizontal dari bagian belakang kabinet menuju bagian depan ruang kerja.

Udara yang telah melewati sistem filtrasi kemudian bergerak melalui area kerja dengan arah yang relatif seragam. Tujuannya adalah membantu mengurangi kontaminasi partikulat yang berasal dari udara lingkungan terhadap material yang berada di dalam area kerja.

Karakteristik Horizontal LAF

• Aliran udara bergerak secara horizontal.
• Udara bergerak dari bagian belakang menuju bagian depan pada konfigurasi yang umum.
• Area kerja mendapatkan suplai udara terfilter dari bagian belakang.
• Material atau produk menjadi fokus utama perlindungan.
• Arah aliran udara perlu diperhatikan karena dapat bergerak menuju operator.

Karakteristik terakhir menjadi pertimbangan penting ketika material yang ditangani memiliki potensi bahaya biologis. Horizontal LAF tidak boleh dianggap sebagai perangkat perlindungan operator hanya karena menggunakan udara terfilter atau HEPA filter.

WHO membedakan perangkat primary containment seperti BSC dari perangkat yang hanya ditujukan untuk fungsi lain. Pemilihan perangkat containment harus dikaitkan dengan bahaya dan risiko pekerjaan yang dilakukan.

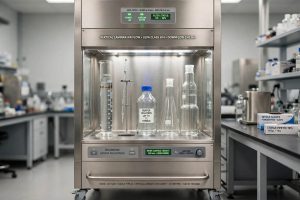

Vertical Laminar Air Flow

Vertical Laminar Air Flow merupakan konfigurasi LAF dengan aliran udara yang bergerak secara vertical dari bagian atas menuju area kerja.

Pada desain tertentu, udara terfilter dialirkan ke bawah melalui ruang kerja. Detail jalur udara setelah melewati area kerja dapat berbeda berdasarkan desain perangkat, sehingga dokumentasi pabrikan tetap menjadi acuan untuk mengetahui konfigurasi sebenarnya.

Karakteristik Vertical LAF

• Aliran udara bergerak secara vertical melalui ruang kerja.
• Udara terfilter diarahkan dari bagian atas menuju area kerja.
• Tata letak area kerja berbeda dari konfigurasi horizontal.
• Dapat memberikan karakteristik ergonomi yang berbeda.
• Tidak dirancang sebagai pengganti Biosafety Cabinet untuk pekerjaan yang membutuhkan primary containment.

Vertical LAF dapat menjadi pilihan untuk proses tertentu yang membutuhkan area kerja dengan aliran udara vertical. Namun, pemilihan tetap harus mempertimbangkan ukuran material, tinggi benda kerja, ruang gerak operator, serta karakteristik kabinet yang ditawarkan oleh pabrikan.

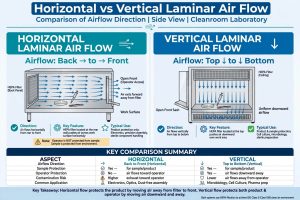

Perbedaan Arah Airflow pada Horizontal dan Vertical LAF

Arah airflow merupakan parameter utama yang membedakan kedua konfigurasi tersebut. CDC menjelaskan bahwa sistem laminar airflow dapat menggunakan aliran satu arah secara vertical maupun horizontal untuk menciptakan zona dengan karakteristik aliran yang lebih terkendali.

Horizontal Airflow

Pada konfigurasi horizontal, aliran udara bergerak dari bagian belakang menuju bagian depan kabinet.

Konfigurasi ini membuat arah aliran udara berakhir di sisi depan area kerja. Oleh sebab itu, posisi material, tangan operator, serta aktivitas kerja harus dipertimbangkan agar tidak mengganggu pola aliran yang dirancang oleh perangkat.

Vertical Airflow

Pada konfigurasi vertical, udara bergerak dari bagian atas menuju area kerja.

Pola tersebut membuat karakteristik ruang kerja berbeda dari horizontal LAF. Material yang memiliki dimensi atau bentuk tertentu perlu ditempatkan dengan memperhatikan jalur udara serta kemungkinan terjadinya gangguan terhadap distribusi aliran.

Horizontal vs Vertical Laminar Air Flow: Kelebihan dan Pertimbangan

Kedua konfigurasi memiliki karakteristik yang dapat sesuai untuk kebutuhan proses yang berbeda. Karena itu, perbandingan sebaiknya dilakukan berdasarkan kebutuhan aplikasi, bukan dengan menganggap salah satu konfigurasi selalu lebih unggul.

Apakah Horizontal atau Vertical LAF Lebih Baik?

Pertanyaan tersebut tidak dapat dijawab hanya berdasarkan jenis airflow. Horizontal dan vertical LAF memiliki fungsi dasar yang sama, tetapi konfigurasi aliran dan karakteristik ruang kerjanya berbeda.

Konfigurasi yang sesuai harus ditentukan berdasarkan kebutuhan proses. Beberapa faktor yang perlu diperiksa meliputi:

• Jenis material yang akan ditempatkan di dalam kabinet.
• Dimensi dan bentuk material.
• Arah dan karakteristik aliran udara.
• Aktivitas operator selama proses.
• Kebutuhan ergonomi.
• Ukuran work zone.
• Tata letak ruangan.
• Posisi pintu, jalur lalu lintas, dan sumber gangguan airflow.
• Kebutuhan pemeliharaan dan pengujian.
• Spesifikasi teknis dari pabrikan.

Jika proses membutuhkan perlindungan terhadap operator atau lingkungan dari bahaya biologis, pertanyaan yang perlu dijawab terlebih dahulu bukan horizontal atau vertical, melainkan apakah LAF memang merupakan jenis perangkat yang tepat. Untuk kebutuhan primary containment, perangkat seperti Biosafety Cabinet perlu dipertimbangkan berdasarkan risk assessmen dan untukPerbedaan, Kelebihan, dan Cara Memilih ada di sini Horizontal vs Vertical Laminar Air Flow

Laminar Air Flow dapat digunakan pada proses tertentu yang membutuhkan area kerja dengan udara lebih terkendali dan perlindungan material dari kontaminasi partikulat.

Aplikasi yang Membutuhkan Perlindungan Material

Baik horizontal maupun vertical LAF dapat dipertimbangkan untuk proses yang fokus pada kebersihan material atau produk, selama konfigurasi perangkat sesuai dengan kebutuhan proses.

Contohnya dapat mencakup pekerjaan aseptik non-patogen tertentu, preparasi material sensitif terhadap kontaminasi partikulat, atau aplikasi lain yang memang ditujukan untuk menggunakan clean bench.

Kultur Jaringan Tanaman

Pada beberapa proses kultur jaringan tanaman, area kerja dengan udara yang lebih terkontrol dapat membantu mengurangi risiko kontaminasi lingkungan terhadap material tanaman. Konfigurasi kabinet tetap harus disesuaikan dengan metode kerja dan persyaratan fasilitas.

Preparasi Material dan Sampel

Material atau sampel tertentu yang sensitif terhadap partikulat dapat membutuhkan area kerja dengan kondisi udara yang lebih terkendali. Jenis LAF yang digunakan perlu disesuaikan dengan dimensi material dan pola kerja operator.

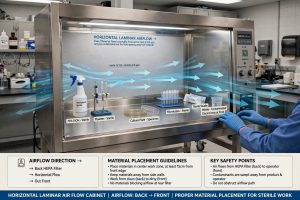

Hal yang Perlu Diperhatikan Saat Menggunakan Horizontal LAF

Pada horizontal LAF, arah aliran udara menuju bagian depan kabinet perlu menjadi perhatian utama. Material yang ditempatkan di dalam area kerja tidak boleh disusun secara sembarangan apabila dapat mengganggu distribusi aliran.

Selain itu, karena aliran bergerak menuju bagian depan, LAF horizontal tidak boleh digunakan dengan asumsi bahwa udara terfilter yang keluar ke arah operator memberikan perlindungan terhadap operator dari material berbahaya.

Untuk pekerjaan yang memiliki risiko aerosol biologis, gunakan pendekatan risk assessment untuk menentukan jenis containment yang diperlukan. WHO menekankan bahwa langkah pengendalian biosafety harus ditentukan berdasarkan penilaian risiko terhadap aktivitas yang dilakukan.

Hal yang Perlu Diperhatikan Saat Menggunakan Vertical LAF

Pada vertical LAF, tinggi dan posisi material perlu diperhatikan karena aliran udara bergerak dari bagian atas menuju area kerja.

Material dengan ukuran besar atau bentuk tertentu dapat memengaruhi pola aliran apabila ditempatkan terlalu dekat dengan jalur udara atau menghalangi area kerja. Karena itu, penataan material harus mengikuti petunjuk penggunaan dan desain kabinet.

Operator juga perlu memperhatikan kapasitas work zone. Ruang kerja yang terlalu penuh dapat mengganggu pola airflow dan mengurangi kondisi kerja yang diharapkan.

Pengaruh Tata Letak Ruangan terhadap LAF

Performa aliran udara tidak hanya ditentukan oleh komponen di dalam kabinet. Kondisi lingkungan di sekitar perangkat juga perlu diperhatikan.

Pintu yang sering dibuka, lalu lintas operator, sistem ventilasi ruangan, kipas eksternal, atau sumber gangguan udara lainnya dapat memengaruhi kondisi airflow di sekitar perangkat.

Hal ini semakin penting ketika perangkat yang digunakan merupakan sistem containment. WHO menjelaskan bahwa airflow ruangan dapat mengganggu perlindungan yang diberikan oleh perangkat containment apabila tidak diperhitungkan dalam instalasi dan penggunaannya.

Karena itu, penempatan LAF sebaiknya mengikuti rekomendasi instalasi pabrikan dan mempertimbangkan kondisi ruangan tempat perangkat digunakan.

Apakah HEPA Filter Menentukan Pilihan Horizontal atau Vertical?

Keberadaan HEPA filter bukan faktor yang menentukan apakah sebuah LAF harus menggunakan konfigurasi horizontal atau vertical. Kedua konfigurasi dapat menggunakan sistem filtrasi udara yang sesuai dengan desain perangkat.

HEPA filter berfungsi sebagai bagian dari sistem filtrasi partikulat. Namun, performa keseluruhan kabinet dipengaruhi oleh integrasi antara filter, blower, jalur udara, sealing, distribusi airflow, serta kondisi operasional perangkat.

Karena itu, membandingkan dua LAF hanya berdasarkan jenis filter tidak cukup. Spesifikasi teknis lengkap dan dokumentasi pabrikan tetap perlu diperiksa.

Cara Memilih Horizontal atau Vertical Laminar Air Flow

Untuk menentukan konfigurasi yang sesuai, gunakan pendekatan berikut.

1. Tentukan Tujuan Perlindungan

Tentukan apakah kebutuhan utama adalah melindungi material dari kontaminasi partikulat atau membutuhkan perlindungan terhadap operator dan lingkungan.

Jika kebutuhan utamanya adalah primary containment, jangan langsung memilih LAF. Evaluasi terlebih dahulu jenis perangkat containment yang dibutuhkan.

2. Periksa Karakteristik Material

Perhatikan ukuran, bentuk, tinggi, berat, serta cara material ditempatkan dan dipindahkan selama proses.

3. Evaluasi Aktivitas Operator

Perhatikan posisi tangan operator, frekuensi keluar-masuk material, dan gerakan yang dilakukan selama pekerjaan. Aktivitas operator harus kompatibel dengan konfigurasi airflow perangkat.

4. Tentukan Ukuran Work Zone

Ukuran ruang kerja harus cukup untuk menampung material dan peralatan yang digunakan tanpa menyebabkan penataan terlalu padat.

5. Evaluasi Tata Letak Ruangan

Periksa posisi pintu, jalur operator, sistem ventilasi, dan sumber gangguan aliran udara di sekitar lokasi pemasangan.

6. Periksa Spesifikasi Pabrikan

Bandingkan kapasitas work zone, konfigurasi airflow, sistem filtrasi, kontrol operasi, dimensi keseluruhan, kebutuhan instalasi, serta prosedur pemeliharaan berdasarkan dokumentasi resmi pabrikan.

7. Pertimbangkan Pemeliharaan dan Pengujian

Pastikan tersedia prosedur pemeliharaan, penggantian filter, pemeriksaan airflow, serta pengujian yang relevan dengan desain perangkat.

Kesalahan Umum dalam Memilih Horizontal dan Vertical LAF

• Memilih berdasarkan ukuran saja: Dimensi kabinet tidak otomatis menunjukkan kesesuaian terhadap proses.
• Menganggap HEPA filter sebagai satu-satunya parameter: Performa sistem bergantung pada integrasi berbagai komponen.
• Mengabaikan arah airflow: Arah udara menentukan karakteristik penggunaan ruang kerja.
• Mengabaikan dimensi material: Material yang terlalu besar dapat mengganggu tata letak dan distribusi airflow.
• Menganggap LAF sebagai BSC: LAF yang ditujukan untuk perlindungan produk bukan pengganti perangkat primary containment.
• Mengabaikan kondisi ruangan: Gangguan airflow dari lingkungan sekitar dapat memengaruhi performa perangkat.

Horizontal vs Vertical LAF dan Biosafety Cabinet

Horizontal dan vertical LAF sama-sama perlu dibedakan dari Biosafety Cabinet. Perbedaan tersebut bukan sekadar pada arah aliran udara, tetapi terutama pada fungsi perlindungan dan desain containment.

Biosafety Cabinet tertentu menggunakan kombinasi pola airflow yang kompleks untuk memberikan perlindungan terhadap operator, lingkungan, dan/atau produk sesuai kelasnya. WHO menjelaskan bahwa pada BSC Class II, misalnya, terdapat aliran masuk melalui bukaan depan serta aliran udara terfilter di dalam kabinet untuk mendukung fungsi containment dan perlindungan produk.

Karena itu, istilah laminar airflow yang digunakan pada suatu perangkat tidak dengan sendirinya menjadikan perangkat tersebut sebagai Biosafety Cabinet.

Untuk memahami perbedaan tersebut lebih lengkap, baca artikel Biosafety Cabinet vs Laminar Air Flow: Perbedaan Fungsi, Perlindungan, dan Penggunaannya.

Hubungan dengan Vertical Laminar Air Flow

Jika Anda ingin memahami konfigurasi vertical secara lebih khusus, pembahasan mengenai prinsip kerja, karakteristik, dan aplikasinya dapat dilanjutkan melalui artikel Vertical Laminar Air Flow: Fungsi, Prinsip Kerja, dan Aplikasinya di Laboratorium.

Artikel tersebut dapat digunakan sebagai pembahasan lanjutan setelah memahami perbedaan dasar antara horizontal dan vertical Laminar Air Flow.

Standar dan Referensi Teknis

Evaluasi Laminar Air Flow perlu membedakan antara persyaratan cleanroom, karakteristik unidirectional airflow, sistem filtrasi, dan persyaratan biosafety cabinet. Istilah dan persyaratan tersebut tidak dapat disamakan hanya karena sama-sama berkaitan dengan aliran udara.

WHO Laboratory Biosafety Manual menggunakan pendekatan berbasis risiko dalam menentukan langkah pengendalian biosafety dan pemilihan perangkat containment. Untuk pekerjaan yang memiliki potensi bahaya biologis, jenis perangkat harus ditentukan berdasarkan risiko aktivitas, bukan hanya berdasarkan arah airflow atau jenis filter.

Untuk spesifikasi teknis seperti kecepatan airflow, efisiensi filter, dimensi work zone, kebutuhan instalasi, dan prosedur pengujian, gunakan dokumentasi resmi pabrikan atau standar yang memang berlaku untuk jenis perangkat tersebut.

Kesimpulan

Horizontal dan vertical Laminar Air Flow memiliki tujuan dasar yang sama, yaitu menyediakan area kerja dengan aliran udara yang lebih terkontrol untuk membantu melindungi material atau proses dari kontaminasi partikulat.

Perbedaan utama terletak pada arah aliran udara. Horizontal LAF umumnya mengalirkan udara dari bagian belakang menuju bagian depan, sedangkan vertical LAF mengalirkan udara dari bagian atas menuju area kerja.

Pemilihan antara keduanya sebaiknya mempertimbangkan karakteristik material, ukuran work zone, aktivitas operator, ergonomi, tata letak ruangan, arah airflow, spesifikasi pabrikan, serta kebutuhan pemeliharaan dan pengujian.

Yang tidak kalah penting, horizontal maupun vertical LAF bukan pengganti Biosafety Cabinet ketika pekerjaan membutuhkan primary containment. Jika terdapat potensi bahaya biologis atau aerosol, jenis perangkat harus ditentukan berdasarkan risk assessment dan kebutuhan perlindungan yang sebenarnya.
