Pengujian Kekerasan Portabel untuk Monitoring Kondisi Material Turbin Pembangkit Listrik

Komponen turbin pada pembangkit listrik beroperasi dengan kombinasi beban mekanis, termal, dan siklus operasi yang dapat berbeda menurut jenis turbin, material komponen, serta kondisi pengoperasiannya. Dalam jangka panjang, kondisi tersebut dapat berkontribusi terhadap perubahan sifat material dan berbagai mekanisme degradasi yang perlu dipantau melalui program inspeksi dan pemeliharaan berbasis kondisi atau condition monitoring.

Salah satu parameter yang dapat digunakan untuk memantau kondisi material adalah kekerasan. Pengujian kekerasan portabel memungkinkan pengukuran dilakukan langsung pada komponen berukuran besar atau lokasi yang sulit dipindahkan ke laboratorium. Hasil pengujian dapat dibandingkan dengan nilai referensi, data inspeksi sebelumnya, atau persyaratan teknis yang berlaku untuk membantu mengevaluasi perubahan kondisi material.

Namun, nilai kekerasan tidak boleh digunakan sebagai satu-satunya dasar untuk menentukan kondisi keseluruhan material turbin. Interpretasi hasil perlu mempertimbangkan jenis material, perlakuan panas, kondisi permukaan, lokasi pengukuran, metode pengujian, kalibrasi instrumen, serta hasil inspeksi pendukung lainnya.

Faktor yang Dapat Mempengaruhi Kondisi Material Turbin

Komponen kritis turbin seperti rotor, poros, sudu (blades), dan casing dirancang untuk bekerja pada kondisi operasi tertentu. Seiring bertambahnya jam operasi dan jumlah siklus, material dapat mengalami perubahan kondisi yang berkaitan dengan lingkungan kerja dan beban yang diterima.

Beberapa mekanisme yang dapat menjadi perhatian dalam program inspeksi antara lain:

• Thermal fatigue: siklus pemanasan dan pendinginan berulang dapat menimbulkan tegangan termal yang berkontribusi terhadap kerusakan akibat fatigue pada kondisi tertentu.
• Creep: deformasi yang berlangsung secara bertahap akibat kombinasi tegangan dan temperatur tinggi dalam waktu lama. Mekanisme ini menjadi perhatian khusus pada komponen yang bekerja pada temperatur tinggi.
• Fatigue akibat siklus operasi: perubahan beban dan siklus startup serta shutdown dapat memberikan pembebanan berulang yang perlu dipertimbangkan dalam evaluasi umur komponen.
• Erosi: kehilangan material pada permukaan akibat interaksi dengan fluida, partikel, atau kondisi operasi tertentu dapat mengubah kondisi permukaan komponen.
• Kavitasi: pada peralatan hidraulik tertentu, pembentukan dan keruntuhan gelembung uap dapat menyebabkan kerusakan lokal pada permukaan material.
• Perubahan mikrostruktur: paparan temperatur dan kondisi operasi dalam waktu lama dapat menyebabkan perubahan mikrostruktur atau sifat mekanik material tertentu.

Karena mekanisme degradasi tersebut tidak selalu menghasilkan perubahan kekerasan dengan pola yang sama, pengujian hardness sebaiknya ditempatkan sebagai salah satu bagian dari program inspeksi, bukan sebagai satu-satunya metode untuk menentukan kondisi komponen.

Mengapa Pengujian Kekerasan Portabel Digunakan untuk Inspeksi Turbin?

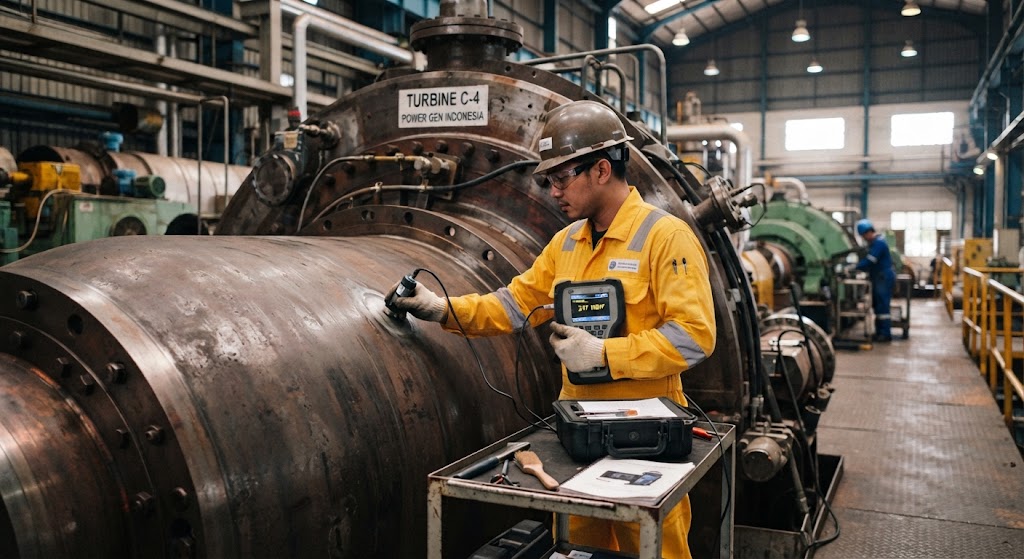

Pengujian kekerasan portabel dapat membantu ketika komponen berukuran besar, sulit dipindahkan, memiliki akses terbatas, atau tidak memungkinkan dilakukan pengujian dengan konfigurasi laboratorium. Instrumen portabel memungkinkan pengukuran dilakukan di lokasi inspeksi dengan persiapan yang relatif lebih sederhana dibandingkan membawa komponen ke laboratorium.

• Pengukuran langsung di lokasi: teknisi dapat melakukan pemeriksaan pada komponen besar tanpa harus mengambil seluruh komponen dari sistem.
• Akses terhadap area tertentu: probe dan aksesori yang sesuai dapat membantu pengukuran pada lokasi yang sulit dijangkau dengan peralatan laboratorium.
• Pengumpulan data secara cepat: beberapa titik pengukuran dapat diperiksa dan dicatat sebagai bagian dari inspeksi lapangan.
• Mendukung condition monitoring: hasil pengukuran dapat dibandingkan dengan data sebelumnya untuk melihat perubahan nilai hardness pada lokasi yang sama atau lokasi yang telah ditentukan.
• Mengurangi kebutuhan pengambilan sampel: pada aplikasi tertentu, pengujian portabel dapat menghindari kebutuhan mengambil sampel dari komponen utama.

Meski demikian, istilah non-destructive perlu digunakan secara hati-hati. Metode pengujian portabel tertentu, khususnya yang menggunakan prinsip indentasi seperti UCI, tetap menghasilkan jejak indentasi pada permukaan benda uji. Oleh karena itu, prosedur inspeksi harus menentukan lokasi pengukuran dan tingkat penerimaan sesuai kebutuhan aplikasi.

Metode Pengujian Kekerasan Portabel pada Material Turbin

Dua metode yang banyak digunakan untuk pengujian kekerasan portabel adalah Leeb Rebound dan Ultrasonic Contact Impedance (UCI). Pemilihan metode tidak hanya ditentukan oleh ukuran komponen, tetapi juga oleh material, geometri, massa, ketebalan, kondisi permukaan, akses pengukuran, serta persyaratan prosedur inspeksi.

1. Metode Leeb Rebound

Metode Leeb merupakan metode kekerasan dinamis atau rebound. Instrumen mengukur karakteristik gerakan impact body saat berinteraksi dengan permukaan benda uji dan menggunakan hasil tersebut untuk menentukan nilai kekerasan sesuai konfigurasi pengujian.

ASTM A956/A956M-22 merupakan standar untuk pengujian kekerasan Leeb pada produk baja, baja cor, dan besi cor, termasuk ketentuan mengenai verifikasi instrumen dan blok uji standar.

Dalam inspeksi turbin, metode Leeb dapat dipertimbangkan untuk komponen berukuran besar seperti rotor atau poros apabila karakteristik material, massa, geometri, kondisi permukaan, dan persyaratan pengujian memenuhi metode yang digunakan.

Salah satu hal penting adalah bahwa hasil Leeb merupakan pengukuran yang bersifat superficial. Nilai pada satu lokasi tidak secara otomatis mewakili seluruh komponen dan tidak memberikan informasi mengenai kondisi material di bawah permukaan. Karena itu, lokasi pengukuran dan pola pengambilan data harus ditentukan secara konsisten.

2. Metode Ultrasonic Contact Impedance (UCI)

Metode Ultrasonic Contact Impedance (UCI) menggunakan probe dengan indentor, umumnya berbasis geometri Vickers, yang memberikan kontak terkontrol pada permukaan benda uji. Respons kontak tersebut digunakan instrumen untuk menentukan nilai kekerasan secara komparatif dan menampilkan hasil dalam skala hardness yang sesuai dengan konfigurasi alat.

ASTM A1038-26 merupakan standar untuk portable hardness testing menggunakan metode UCI. Standar tersebut menyatakan bahwa UCI dapat digunakan pada komponen berukuran besar maupun kecil dan pada lokasi yang sulit diakses.

Dalam aplikasi turbin, UCI dapat dipertimbangkan untuk area yang relatif kecil, lokasi dengan akses terbatas, atau komponen yang memerlukan pengukuran pada area tertentu. Contohnya dapat mencakup bagian tertentu dari sudu, area sekitar sambungan las, atau lokasi lain yang sesuai dengan persyaratan metode.

Seperti metode Leeb, hasil UCI merupakan pengukuran kondisi permukaan pada lokasi kontak. Nilai yang diperoleh tidak boleh dianggap mewakili kondisi material di seluruh komponen tanpa mempertimbangkan distribusi titik pengukuran dan karakteristik material.

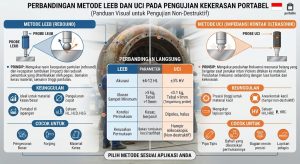

Perbandingan Leeb dan UCI untuk Inspeksi Turbin

Standar Pengujian Kekerasan yang Relevan

Pemilihan standar harus mengikuti metode yang digunakan serta persyaratan inspeksi yang berlaku pada proyek, OEM, prosedur QA/QC, atau spesifikasi pemilik aset. Beberapa standar ASTM yang relevan untuk pembahasan hardness portable antara lain:

Catatan penting: ASTM E140 tidak boleh diperlakukan sebagai konversi universal yang menghasilkan nilai identik dengan pengukuran langsung. Nilai konversi bersifat perkiraan dan penerapannya bergantung pada material serta kondisi yang dicakup oleh tabel konversi. Jika memungkinkan, pengujian langsung pada skala hardness yang dipersyaratkan lebih tepat dibandingkan mengandalkan hasil konversi.

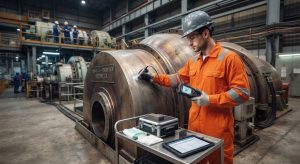

Prinsip Monitoring Kekerasan Material Turbin

Pengujian kekerasan akan lebih berguna untuk condition monitoring apabila dilakukan secara konsisten. Nilai satu kali pengukuran memberikan informasi mengenai kondisi pada lokasi dan waktu tertentu, sedangkan pengukuran berkala dapat digunakan untuk membangun riwayat data.

Secara umum, proses monitoring dapat dilakukan melalui tahapan berikut:

1. Menentukan area inspeksi: identifikasi komponen dan lokasi pengukuran berdasarkan riwayat operasi, desain komponen, criticality, serta program inspeksi.
2. Menentukan baseline: gunakan data referensi yang dapat dipertanggungjawabkan, seperti data awal komponen, hasil inspeksi sebelumnya, material reference, atau persyaratan teknis yang relevan.
3. Menyiapkan permukaan: bersihkan area pengujian dari kotoran, karat, kerak, coating, atau kondisi permukaan lain yang dapat mengganggu hasil apabila memang tidak diperbolehkan oleh metode yang digunakan.
4. Memverifikasi instrumen: pastikan instrumen, probe, dan reference test block berada dalam kondisi yang sesuai serta mengikuti prosedur verifikasi atau kalibrasi yang berlaku.
5. Melakukan pengukuran secara konsisten: gunakan lokasi, arah, konfigurasi probe, dan prosedur yang konsisten agar data antarperiode dapat dibandingkan dengan lebih baik.
6. Mencatat hasil: dokumentasikan nilai hardness, lokasi, metode, probe, kondisi permukaan, arah pengukuran, serta informasi material yang relevan.
7. Membandingkan dengan baseline: evaluasi perubahan nilai terhadap data sebelumnya dengan mempertimbangkan ketidakpastian pengukuran dan variasi yang wajar.
8. Menghubungkan dengan inspeksi lain: jika ditemukan perubahan yang signifikan atau tidak konsisten, lakukan evaluasi menggunakan metode inspeksi lain yang sesuai dengan mekanisme kerusakan yang dicurigai.

Hardness Bukan Satu-Satunya Parameter Kondisi Material

Perubahan nilai kekerasan dapat memberikan informasi mengenai kondisi permukaan material, tetapi tidak secara otomatis menunjukkan seluruh bentuk degradasi yang terjadi pada komponen turbin.

Sebagai contoh, kerusakan seperti retak, kehilangan ketebalan, cacat internal, deformasi, atau perubahan mikrostruktur tertentu mungkin membutuhkan metode pemeriksaan tambahan. Oleh sebab itu, hasil pengujian hardness sebaiknya dievaluasi bersama data inspeksi lain sesuai kebutuhan.

Metode pendukung dapat mencakup visual inspection, ultrasonic testing, thickness measurement, dimensional inspection, penetrant testing, magnetic particle testing, atau metode lain yang relevan terhadap material dan mekanisme kerusakan yang sedang dievaluasi.

Pendekatan kombinasi tersebut membantu menghindari interpretasi berlebihan terhadap satu parameter pengukuran dan memberikan gambaran kondisi komponen yang lebih lengkap.

Persiapan Permukaan Sebelum Pengujian

Kondisi permukaan merupakan salah satu faktor penting dalam pengujian kekerasan portabel. Permukaan yang terlalu kasar, terkontaminasi, berkarat, memiliki kerak, atau memiliki lapisan yang memengaruhi interaksi probe dengan benda uji dapat memengaruhi hasil pengukuran.

Sebelum pengujian, area yang dipilih perlu diperiksa dan dipersiapkan sesuai persyaratan metode. Tingkat preparasi tidak boleh ditentukan hanya berdasarkan asumsi bahwa permukaan harus dibuat mengkilap, tetapi harus mengikuti persyaratan metode, material, instrumen, serta prosedur inspeksi yang digunakan.

Selain kondisi permukaan, faktor seperti ketebalan, massa, bentuk komponen, radius permukaan, posisi pengujian, arah pengukuran, dan stabilitas benda uji juga perlu diperhatikan, terutama pada metode Leeb.

Pemilihan Hardness Tester untuk Inspeksi Turbin

Pemilihan hardness tester portabel sebaiknya dimulai dari kebutuhan inspeksi, bukan hanya dari jumlah skala hardness yang tersedia pada instrumen.

Beberapa faktor yang perlu dipertimbangkan meliputi:

• jenis dan material komponen;
• metode hardness yang dibutuhkan;
• ukuran dan massa komponen;
• ketebalan dan geometri permukaan;
• akses menuju lokasi pengujian;
• kondisi permukaan;
• jenis probe atau impact device;
• kebutuhan pengukuran pada area kecil;
• kebutuhan dokumentasi dan penyimpanan data;
• persyaratan standar atau prosedur inspeksi yang digunakan.

Untuk kebutuhan inspeksi yang melibatkan lebih dari satu metode, instrumen yang mendukung konfigurasi pengujian yang sesuai dapat memberikan fleksibilitas bagi teknisi. Namun, kemampuan setiap model harus diverifikasi berdasarkan datasheet, manual, dan dokumentasi resmi produsennya sebelum digunakan sebagai dasar pemilihan alat.

Kesimpulan

Pengujian kekerasan portabel dapat menjadi bagian penting dari program inspeksi kondisi material pada komponen turbin pembangkit listrik. Metode Leeb dan UCI memberikan pendekatan berbeda untuk memperoleh data hardness langsung di lapangan, termasuk pada komponen berukuran besar atau lokasi yang sulit dijangkau.

ASTM A956/A956M-22 menjadi acuan untuk pengujian Leeb pada steel products, steel castings, dan cast iron, sedangkan ASTM A1038-26 membahas portable hardness testing menggunakan metode UCI. ASTM E140 dapat digunakan sebagai referensi konversi antar-skala pada material dan kondisi yang tercakup oleh tabelnya.

Dalam praktik condition monitoring, hasil hardness akan lebih bermakna apabila dibandingkan dengan baseline dan data inspeksi sebelumnya menggunakan prosedur pengukuran yang konsisten. Perubahan nilai hardness juga perlu dikorelasikan dengan material, kondisi operasi, riwayat pemeliharaan, kondisi permukaan, serta hasil metode inspeksi lainnya.

Dengan pendekatan tersebut, hardness tester portabel dapat digunakan bukan hanya untuk memperoleh satu nilai kekerasan, tetapi sebagai bagian dari sistem pengumpulan data inspeksi yang membantu teknisi dan tim QA/QC mengevaluasi perubahan kondisi material secara lebih terukur.

Pertanyaan Umum tentang Pengujian Kekerasan Portabel pada Turbin

Apakah hardness tester portabel dapat digunakan pada rotor turbin?

Dapat dipertimbangkan, terutama dengan metode Leeb, apabila material, massa, geometri, ketebalan, kondisi permukaan, dan konfigurasi pengujian memenuhi persyaratan metode. Pemilihan metode tidak boleh hanya berdasarkan ukuran rotor.

Apakah UCI dapat digunakan pada komponen turbin?

UCI dapat digunakan pada komponen besar maupun kecil dan dapat membantu pengukuran pada lokasi yang sulit diakses. Kesesuaian penggunaannya tetap harus diverifikasi berdasarkan material, permukaan, konfigurasi probe, dan persyaratan pengujian.

Apakah hasil hardness dapat menunjukkan kerusakan material turbin?

Hasil hardness dapat memberikan salah satu parameter untuk mengevaluasi kondisi material, tetapi tidak dapat digunakan sendirian untuk menentukan seluruh bentuk kerusakan. Hasil perlu dibandingkan dengan baseline dan, jika diperlukan, dikombinasikan dengan metode inspeksi lainnya.

Apakah nilai HRC dari Leeb merupakan hasil pengukuran langsung Rockwell?

Tidak selalu. Pada instrumen portable, nilai yang ditampilkan pada skala tertentu dapat merupakan hasil konversi dari metode pengujian yang digunakan. Karena konversi hardness bersifat perkiraan dan bergantung pada material serta kondisi yang tercakup, hasil konversi harus dipahami berbeda dari pengukuran langsung menggunakan metode Rockwell.

Apakah permukaan komponen harus dipersiapkan sebelum pengujian?

Ya. Kondisi permukaan harus diperiksa dan dipersiapkan sesuai persyaratan metode serta instrumen yang digunakan. Kontaminasi, karat, kerak, kekasaran berlebihan, atau lapisan tertentu dapat memengaruhi hasil pengukuran.

Apakah hardness tester portabel dapat menggantikan semua metode NDT pada turbin?

Tidak. Pengujian kekerasan memberikan informasi mengenai hardness pada lokasi pengukuran. Metode lain diperlukan untuk mengevaluasi jenis indikasi atau mekanisme kerusakan yang tidak dapat ditentukan melalui hardness testing saja.

Referensi Standar

• ASTM A956/A956M-22 — Standard Test Method for Leeb Hardness Testing of Steel Products.
• ASTM A1038-26 — Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method.
• ASTM E140-12B(2019)e1 — Standard Hardness Conversion Tables for Metals.
