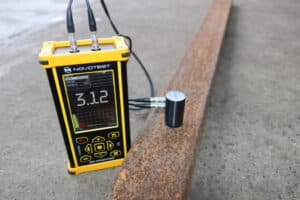

NOVOTEST UT-3M-EMA EMAT Thickness Gauge

Description

NOVOTEST UT-3M-EMA EMAT adalah alat ukur ketebalan logam yang menggunakan teknologi Electromagnetic Acoustic Transducer (EMAT), atau pengukuran ketebalan elektromagnetik-akustik. Teknologi ini memungkinkan pengukuran ketebalan material logam tanpa menggunakan cairan perantara ultrasonik (*couplant*), sehingga dapat menjadi alternatif untuk kondisi inspeksi yang sulit ditangani oleh metode ultrasonik konvensional.

Perangkat ini dirancang untuk membantu pemeriksaan ketebalan dinding logam, termasuk pada permukaan berlapis cat, teroksidasi, berminyak, atau memiliki celah antara probe dan permukaan material, selama kondisi tersebut masih berada dalam batas kemampuan probe dan konfigurasi alat. NOVOTEST UT-3M-EMA dapat digunakan untuk mendukung kegiatan inspeksi, pemantauan korosi, serta pengendalian mutu di lingkungan industri.

Berbeda dari alat ukur ketebalan ultrasonik konvensional yang umumnya menggunakan transduser piezoelektrik dan membutuhkan couplant, teknologi EMAT membangkitkan gelombang ultrasonik melalui interaksi elektromagnetik dengan material. Pemilihan alat tetap perlu mempertimbangkan jenis logam, rentang ketebalan, kondisi permukaan, temperatur, dan kebutuhan dokumentasi hasil inspeksi.

Keunggulan Teknologi EMAT pada NOVOTEST UT-3M-EMA

1. Pengukuran Tanpa Couplant

Teknologi EMAT memungkinkan pengukuran tanpa menggunakan gel atau cairan perantara ultrasonik. Pada konfigurasi dan kondisi yang sesuai, perangkat juga dapat melakukan pengukuran dengan celah antara probe dan permukaan objek hingga sekitar 6 mm. Kemampuan ini membantu ketika penggunaan couplant atau persiapan permukaan sulit dilakukan.

Meskipun demikian, kemampuan tersebut tidak berarti probe dapat mengukur semua material melalui celah dengan ketebalan berapa pun. Hasil aktual tetap dipengaruhi oleh karakteristik material, jenis probe, kondisi permukaan, serta pengaturan pengukuran.

2. Pengukuran pada Permukaan Berlapis atau Teroksidasi

NOVOTEST UT-3M-EMA dirancang untuk membantu pengukuran ketebalan logam pada kondisi permukaan yang menantang, termasuk permukaan bercat, berkarat, atau berminyak. Dalam aplikasi tertentu, teknologi ini dapat mengurangi kebutuhan pembersihan permukaan sebelum pengukuran.

Untuk inspeksi melalui lapisan coating, karat, atau celah udara, operator perlu memastikan bahwa ketebalan dan karakteristik lapisan masih sesuai dengan kemampuan probe. Kemampuan membaca ketebalan logam dasar juga tidak boleh langsung diartikan sebagai kemampuan mengukur ketebalan coating itu sendiri.

Jika kebutuhan utama Anda adalah mengukur ketebalan lapisan cat atau coating, pelajari juga panduan cara mengukur DFT cat dan memilih alat ukur yang tepat. Pengukuran ketebalan coating dan pengukuran ketebalan dinding logam merupakan dua kebutuhan inspeksi yang berbeda.

3. Dukungan Probe untuk Aplikasi Temperatur Tinggi

Perangkat dapat dikonfigurasikan dengan probe khusus untuk aplikasi temperatur tinggi. Informasi produsen menyebutkan kemampuan pengukuran pada permukaan yang dipanaskan hingga temperatur tinggi, dengan konfigurasi dan prosedur penggunaan tertentu.

Rentang temperatur kerja probe, temperatur permukaan maksimum, durasi kontak, dan kebutuhan pendinginan harus dikonfirmasi berdasarkan tipe probe yang dipesan. Jangan menyamakan batas temperatur sesaat dengan temperatur yang diizinkan untuk pengukuran berkelanjutan. Unit elektronik juga memiliki batas temperatur operasional tersendiri.

4. Mode Pengukuran Otomatis dan Evaluasi Sinyal

Mode otomatis membantu perangkat menganalisis sinyal dan memilih parameter pengukuran sesuai kemampuan sistem. Fitur ini dapat mempermudah pekerjaan operator, tetapi tidak menghilangkan kebutuhan untuk memahami prosedur inspeksi, melakukan verifikasi pada sampel referensi, dan mengevaluasi kewajaran hasil.

Perangkat mendukung tampilan A-scan dan B-scan serta sejumlah metode evaluasi sinyal. A-scan menampilkan respons sinyal ultrasonik, sedangkan B-scan dapat membantu menggambarkan profil ketebalan sepanjang lintasan pemindaian jika konfigurasi dan aksesori yang digunakan mendukung fungsi tersebut.

Aplikasi NOVOTEST UT-3M-EMA EMAT

Alat ukur ketebalan EMAT dapat dipertimbangkan untuk berbagai kebutuhan inspeksi logam, antara lain:

• Inspeksi korosi pipa dan tangki: membantu memantau perubahan ketebalan dinding logam pada titik inspeksi yang ditentukan.
• Pemeliharaan fasilitas industri: mendukung pemeriksaan ketebalan komponen logam sebagai bagian dari program inspeksi berkala.
• Inspeksi struktur baja: membantu pemeriksaan ketebalan material pada area yang kondisi permukaannya menyulitkan penggunaan metode konvensional.
• Inspeksi komponen bertemperatur tinggi: dapat dipertimbangkan apabila perangkat dilengkapi probe yang sesuai dan prosedur pengukuran mengizinkan kondisi temperatur tersebut.
• QA/QC dan dokumentasi inspeksi: mendukung pencatatan serta evaluasi hasil pengukuran sesuai fitur perangkat dan prosedur kerja yang diterapkan.

Pemilihan metode pengujian harus mengikuti material, geometri komponen, akses inspeksi, risiko yang hendak dievaluasi, serta prosedur yang berlaku di lokasi kerja. Untuk memahami hubungan pengukuran ketebalan dengan metode NDT lainnya, baca panduan pengujian material konstruksi dan NDT untuk proyek sipil.

Fitur Utama NOVOTEST UT-3M-EMA

• Mode pengukuran otomatis: membantu pemilihan parameter pengukuran berdasarkan respons sinyal yang diterima perangkat.
• Tampilan A-scan dan B-scan: mendukung evaluasi sinyal dan profil ketebalan sesuai mode serta konfigurasi yang tersedia.
• Kontrol batas ketebalan: pada konfigurasi yang mendukungnya, operator dapat menentukan ambang minimum dan maksimum untuk membantu proses penyaringan hasil.
• Evaluasi sinyal manual: mendukung metode pengukuran tertentu untuk pemeriksaan yang memerlukan keterlibatan operator lebih lanjut.
• Kalibrasi menggunakan sampel referensi: membantu penyesuaian pengukuran sesuai material dan prosedur yang diterapkan.
• Penyimpanan dan transfer data: mendukung pencatatan hasil pengukuran serta pemindahan data ke komputer sesuai perangkat lunak dan konfigurasi yang tersedia.
• Desain portabel: unit elektronik menggunakan baterai Li-ion internal untuk mendukung pekerjaan inspeksi di lapangan.

Ketersediaan fungsi, perangkat lunak, aksesori pemindaian, serta fitur transfer data perlu dikonfirmasi berdasarkan paket dan versi perangkat yang ditawarkan.

Spesifikasi NOVOTEST UT-3M-EMA EMAT

Catatan spesifikasi: angka di atas merupakan ringkasan data yang tersedia dan bukan pengganti datasheet resmi untuk unit, probe, serta aksesori yang akan dibeli. Informasi produsen yang tersedia mencantumkan rentang ketebalan 0,6–300 mm, tetapi rentang aktual bergantung pada transduser dan karakteristik material. Spesifikasi temperatur tinggi, perlindungan IP, waktu operasi tambahan, serta fitur perangkat lunak harus dikonfirmasi sebelum digunakan sebagai dasar pengadaan.

Standar Pengujian dan Verifikasi Hasil

Dalam inspeksi ketebalan ultrasonik, standar seperti ASTM E797/E797M dan ISO 16809 dapat menjadi referensi untuk memahami prinsip serta praktik pengukuran ketebalan. Namun, metode EMAT memiliki karakteristik pembangkitan gelombang dan kondisi pengukuran yang berbeda dari metode kontak piezoelektrik konvensional.

Karena itu, jangan menyimpulkan bahwa pencantuman ASTM E797, ISO 16809, EN 14127, EN 15317, atau EN 12668-1 pada materi produk otomatis membuktikan bahwa seluruh metode EMAT, konfigurasi alat, dan hasil pengukuran telah memenuhi semua persyaratan standar tersebut. Kesesuaian harus dinilai berdasarkan ruang lingkup standar, metode yang digunakan, dokumentasi produsen, dan prosedur inspeksi yang berlaku.

Untuk penggunaan dalam QA/QC, audit, atau pemeriksaan yang diatur oleh kontrak, pastikan tersedia prosedur pengukuran, sampel referensi yang sesuai, catatan verifikasi, serta dokumentasi kalibrasi apabila dipersyaratkan. Konfirmasi juga apakah sertifikat yang dibutuhkan merupakan sertifikat kalibrasi, dokumen kesesuaian, atau dokumen lain sesuai ketentuan proyek.

Hal yang Perlu Dipertimbangkan Sebelum Memilih UT-3M-EMA

• Material yang diuji: sampaikan jenis logam atau paduan, termasuk informasi material jika tersedia.
• Rentang ketebalan: tentukan ketebalan minimum dan maksimum yang perlu diperiksa.
• Kondisi permukaan: jelaskan apakah objek bercat, berkarat, berminyak, memiliki lapisan insulasi, atau terdapat celah antara probe dan material.
• Temperatur inspeksi: sampaikan temperatur permukaan aktual dan apakah pengukuran dilakukan sesaat atau berulang pada kondisi panas.
• Geometri objek: diameter pipa, kelengkungan permukaan, dan akses ke titik ukur dapat memengaruhi pemilihan probe.
• Dokumentasi: pastikan kebutuhan penyimpanan data, transfer ke komputer, laporan inspeksi, dan bukti kalibrasi sesuai dengan prosedur perusahaan.

Informasi tersebut membantu memastikan bahwa perangkat, probe, dan konfigurasi yang dipilih sesuai dengan kebutuhan inspeksi aktual. Pengukuran ketebalan tidak boleh dijadikan satu-satunya dasar untuk menyatakan suatu komponen aman digunakan tanpa mempertimbangkan kriteria penerimaan, metode evaluasi, serta prosedur rekayasa yang berlaku.

Pertanyaan yang Sering Diajukan

Apakah NOVOTEST UT-3M-EMA dapat mengukur tanpa gel ultrasonik?

Ya. Teknologi EMAT memungkinkan pengukuran tanpa couplant. Kemampuan mengukur melalui coating, karat, atau celah hingga sekitar 6 mm bergantung pada kondisi material, permukaan, dan probe yang digunakan.

Apakah alat ini dapat digunakan untuk mengukur ketebalan logam yang panas?

Perangkat dapat dikonfigurasikan dengan probe khusus untuk aplikasi temperatur tinggi. Batas temperatur, durasi pengukuran, kebutuhan pendinginan, dan kompatibilitas probe perlu dikonfirmasi sebelum digunakan pada komponen panas.

Apakah rentang pengukurannya mencapai 300 mm?

Informasi produsen mencantumkan rentang sekitar 0,6–300 mm, bergantung pada probe dan material. Rentang yang dapat digunakan pada aplikasi tertentu harus dikonfirmasi berdasarkan karakteristik objek dan konfigurasi perangkat.

Apakah hasilnya otomatis memenuhi ASTM atau ISO?

Tidak otomatis. Penerapan standar bergantung pada ruang lingkup metode, prosedur pengujian, konfigurasi alat, verifikasi hasil, dan persyaratan proyek. Konfirmasikan dokumentasi kesesuaian yang diperlukan sebelum pengadaan.
