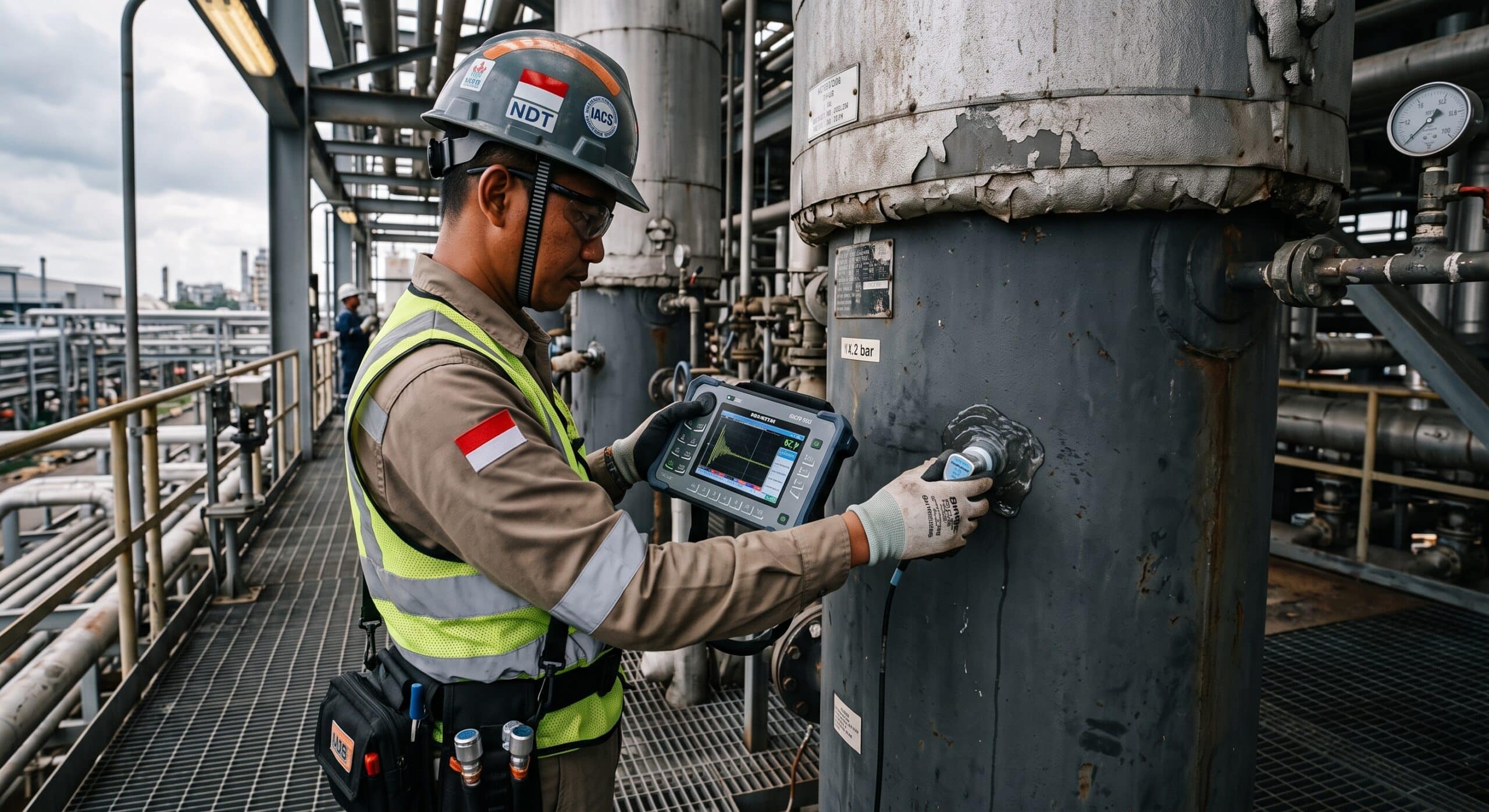

Meter Thickness Ultrasonik membantu teknisi memeriksa ketebalan dinding boiler dan pressure vessel secara cepat. Pemeriksaan ini penting karena korosi dan erosi dapat mengurangi ketebalan material secara bertahap.
Boiler dan pressure vessel bekerja dengan tekanan dan temperatur tinggi. Karena itu, kerusakan dinding dapat meningkatkan risiko kebocoran, kehilangan tekanan, hingga kegagalan komponen.
Namun, inspeksi visual tidak selalu dapat menemukan penipisan dinding. Korosi internal bahkan dapat berkembang tanpa terlihat dari sisi luar. Oleh karena itu, teknisi NDT membutuhkan metode pengukuran yang dapat mengevaluasi ketebalan material dari satu sisi.
Penggunaan Meter Thickness Ultrasonik menjadi solusi praktis untuk kebutuhan tersebut. Alat ini menggunakan gelombang ultrasonik untuk mengukur jarak antara permukaan depan dan belakang material.
Dengan pemeriksaan berkala, perusahaan dapat membandingkan hasil pengukuran dari waktu ke waktu. Selanjutnya, data tersebut membantu engineer mengevaluasi laju penipisan dan menentukan kebutuhan maintenance.
Risiko Penipisan pada Dinding Boiler dan Pressure Vessel
Penipisan dinding dapat terjadi karena beberapa mekanisme degradasi. Oleh sebab itu, tim inspeksi perlu memahami penyebab kerusakan sebelum menentukan titik pengukuran.
Korosi Internal
Korosi internal sering terjadi akibat air, uap, bahan kimia, atau kontaminan proses. Selain itu, pengendalian kualitas air yang buruk dapat mempercepat degradasi material.
Korosi Eksternal
Kelembapan dan kondensasi dapat memicu korosi dari sisi luar. Kerusakan coating juga dapat mempercepat proses tersebut.
Karena itu, pemeriksaan visual perlu berjalan bersama pengukuran ketebalan.
Erosi dan Erosion-Corrosion
Aliran fluida berkecepatan tinggi dapat mengikis dinding material. Area elbow, nozzle, tube, dan perubahan arah aliran biasanya membutuhkan perhatian lebih.
Pitting Corrosion
Pitting menghasilkan lubang kecil dengan kedalaman tertentu. Oleh karena itu, satu titik pengukuran tidak cukup untuk menggambarkan seluruh kondisi komponen.
Prinsip Kerja Meter Thickness Ultrasonik
Meter Thickness Ultrasonik menggunakan metode ultrasonic pulse-echo. Probe mengirim pulsa ultrasonik menuju material yang diperiksa.
Pulsa tersebut bergerak melalui material hingga mencapai permukaan belakang. Kemudian, sebagian energi ultrasonik dipantulkan kembali menuju probe.
Instrumen mengukur waktu tempuh pulsa tersebut. Selanjutnya, sistem menghitung ketebalan berdasarkan kecepatan rambat suara pada material.
Secara sederhana, prinsip perhitungannya adalah:
t = (V × Δt) / 2
Keterangan:
- t = ketebalan material
- V = kecepatan rambat ultrasonik
- Δt = waktu tempuh pulsa
- 2 = perjalanan pulsa pergi dan kembali
Kecepatan suara berbeda pada setiap material. Oleh karena itu, operator harus melakukan kalibrasi sebelum pengukuran.
Selain itu, teknisi perlu menggunakan probe dan coupling gel yang sesuai. Dengan demikian, transmisi gelombang menjadi lebih stabil.
Untuk kebutuhan industri, Anda dapat melihat pilihan Ultrasonic Thickness Gauge untuk inspeksi ketebalan material.
Cara Mengukur Ketebalan Boiler dengan Meter Thickness Ultrasonik
Pengukuran membutuhkan prosedur yang konsisten. Karena itu, teknisi sebaiknya mengikuti tahapan berikut.
1. Tentukan Area Pengukuran
Identifikasi shell, head, tube, nozzle, elbow, dan area lain yang berisiko mengalami penipisan.
Gunakan drawing dan histori inspeksi sebagai referensi. Selain itu, perhatikan area yang memiliki riwayat korosi tinggi.
2. Persiapkan Permukaan
Bersihkan karat, scale, coating yang tidak sesuai, dan kontaminan dari titik pengukuran.
Permukaan yang buruk dapat mengurangi kualitas coupling. Akibatnya, pembacaan thickness dapat menjadi tidak stabil.
3. Kalibrasi Instrumen
Lakukan kalibrasi menggunakan blok referensi atau material dengan ketebalan yang diketahui.
Atur kecepatan suara sesuai material. Kemudian, lakukan verifikasi pada titik referensi sebelum memulai pengukuran.
4. Gunakan Couplant
Aplikasikan coupling gel pada permukaan material. Couplant membantu menghilangkan celah udara antara probe dan permukaan.
5. Lakukan Pengukuran Multi-Titik
Jangan hanya mengukur satu titik. Buat inspection grid pada area yang membutuhkan pemantauan.
Dengan demikian, teknisi dapat menemukan pola penipisan dengan lebih baik.
6. Catat Hasil
Dokumentasikan lokasi, nilai thickness, material, probe, kondisi permukaan, dan parameter pengukuran.
Selanjutnya, simpan data untuk perbandingan pada inspeksi berikutnya.
Evaluasi Remaining Wall Thickness
Hasil Meter Thickness Ultrasonik menunjukkan kondisi aktual dinding material. Namun, angka tersebut tidak dapat langsung menentukan apakah komponen aman atau tidak.
Engineer perlu membandingkan thickness aktual dengan minimum required thickness. Evaluasi juga harus mempertimbangkan tekanan desain, temperatur, material, corrosion allowance, geometri, dan code yang berlaku.
Sebagai contoh, sebuah shell memiliki ketebalan nominal 12 mm. Hasil pengukuran menunjukkan nilai minimum 9,2 mm.
Nilai tersebut belum otomatis berarti komponen harus diganti. Engineer perlu melakukan evaluasi berdasarkan design code dan inspection code yang relevan.
Selain itu, histori thickness dapat digunakan untuk menghitung corrosion rate.
Corrosion Rate = (t₁ − t₂) / ΔT
Keterangan:
- t₁ = thickness inspeksi sebelumnya
- t₂ = thickness inspeksi terbaru
- ΔT = interval inspeksi
Data corrosion rate kemudian dapat mendukung estimasi remaining service life. Namun, perhitungan akhir tetap harus mengikuti metode engineering yang sesuai.
Standar Pemeriksaan Ketebalan Boiler dan Pressure Vessel
Pemilihan standar bergantung pada jenis equipment dan tujuan inspeksi. Beberapa referensi yang relevan meliputi:
| Standar | Fokus | Kegunaan |
|---|---|---|
| ASTM E797/E797M | Ultrasonic pulse-echo thickness | Pengukuran ketebalan manual |
| ISO 16809 | Ultrasonic thickness determination | Prinsip penentuan ketebalan |
| API 510 | Pressure vessel inspection | Inspeksi pressure vessel in-service |
| Permenaker No. 37 Tahun 2016 | K3 bejana tekanan | Regulasi Indonesia |
| Permenaker No. 38 Tahun 2016 | K3 pesawat tenaga dan produksi | Regulasi keselamatan peralatan |
ASTM E797/E797M membahas praktik pengukuran ketebalan menggunakan teknik manual ultrasonic pulse-echo contact. Metode ini dapat digunakan untuk pengukuran material yang mengalami penipisan akibat korosi atau erosi.
ISO 16809 juga menjadi referensi penting untuk penentuan ketebalan menggunakan ultrasonik. Standar tersebut mencakup teknik kontak dan imersi untuk material logam maupun nonlogam.
Sementara itu, API 510 berfokus pada inspeksi, rating, repair, dan alteration pressure vessel selama masa layanan.
Untuk aplikasi di Indonesia, perusahaan juga perlu memperhatikan regulasi K3 yang berlaku. Dengan demikian, prosedur inspeksi dapat memenuhi kebutuhan teknis sekaligus aspek keselamatan kerja.
Perbandingan Metode Pemeriksaan Ketebalan
Pemilihan metode harus mempertimbangkan tujuan inspeksi, akses, material, dan kondisi permukaan.
| Metode | Parameter | Kelebihan | Keterbatasan |
|---|---|---|---|
| Meter Thickness Ultrasonik | Ketebalan dinding | Cepat dan dari satu sisi | Membutuhkan coupling |
| Visual Inspection | Kondisi permukaan | Sederhana dan ekonomis | Tidak mengukur thickness |
| Radiography | Citra internal | Menampilkan kondisi internal tertentu | Membutuhkan kontrol radiasi |
| UT Mapping | Distribusi thickness | Baik untuk corrosion mapping | Lebih membutuhkan waktu |
| Eddy Current | Indikasi tertentu | Cocok untuk material konduktif | Aplikasi lebih spesifik |
Untuk pengukuran wall thinning secara rutin, Meter Thickness Ultrasonik menawarkan kombinasi portabilitas dan kecepatan yang baik.
Namun, metode tersebut tidak selalu menggantikan teknik NDT lain. Teknisi perlu memilih metode berdasarkan jenis indikasi yang ingin ditemukan.
Aplikasi Meter Thickness Ultrasonik di Industri
Industri Manufaktur
Boiler menyediakan steam untuk berbagai proses produksi. Karena itu, perusahaan perlu memantau area yang mengalami tekanan dan siklus temperatur secara berkala.
Meter Thickness Ultrasonik dapat membantu pemeriksaan shell, header, piping, dan komponen logam lainnya.
Industri Migas dan Petrokimia
Pressure vessel, separator, heat exchanger, dan piping dapat mengalami corrosion thinning.
Oleh sebab itu, thickness measurement menjadi salah satu aktivitas penting dalam program asset integrity.
Pembangkit Listrik
Boiler dan sistem steam bekerja pada kondisi operasi yang berat. Dengan demikian, inspeksi thickness membantu tim menemukan area yang mengalami degradasi.
Data pengukuran juga dapat mendukung perencanaan maintenance selama outage.
Industri Pertambangan
Fasilitas pertambangan menggunakan berbagai equipment bertekanan. Selain itu, lingkungan yang agresif dapat meningkatkan risiko korosi.
Karena itu, pengukuran ketebalan dapat menjadi bagian dari program condition monitoring.
Faktor yang Memengaruhi Akurasi Pengukuran
Akurasi tidak hanya bergantung pada spesifikasi alat. Operator juga perlu mengendalikan kondisi pengujian.
Pertama, kondisi permukaan. Karat dan scale yang tebal dapat mengganggu coupling.
Kedua, jenis material. Setiap material memiliki kecepatan suara yang berbeda. Oleh karena itu, operator harus memasukkan parameter yang sesuai.
Ketiga, temperatur. Temperatur tinggi dapat memengaruhi karakteristik material dan probe. Karena itu, gunakan prosedur dan probe yang sesuai untuk aplikasi temperatur tinggi.
Keempat, geometri. Permukaan melengkung membutuhkan pemilihan probe yang tepat.
Kelima, keterampilan operator. Operator harus memahami kalibrasi, coupling, probe, dan interpretasi hasil.
Dengan mengendalikan faktor tersebut, tim dapat meningkatkan repeatability hasil pengukuran.
Praktik Terbaik Pemeriksaan Ketebalan
Agar data pengukuran dapat mendukung keputusan maintenance, terapkan beberapa praktik berikut:
- Buat inspection grid pada area kritis.
- Gunakan titik pengukuran yang konsisten.
- Lakukan kalibrasi sebelum inspeksi.
- Verifikasi alat setelah inspeksi.
- Gunakan coupling yang sesuai.
- Catat kondisi permukaan.
- Dokumentasikan temperatur material.
- Simpan histori hasil thickness.
- Bandingkan hasil antarperiode.
- Investigasi penurunan thickness yang tidak normal.
Selain itu, gunakan prosedur inspeksi yang terdokumentasi. Dengan demikian, hasil pengukuran antarperiode menjadi lebih mudah dibandingkan.
Cara Memilih Meter Thickness Ultrasonik
Pemilihan instrumen harus mengikuti kebutuhan inspeksi. Jangan hanya melihat harga atau rentang pengukuran.
Rentang dan Resolusi
Pastikan rentang pengukuran mencakup ketebalan minimum dan maksimum material yang akan diperiksa.
Selain itu, pilih resolusi yang memadai untuk mendeteksi perubahan thickness.
Probe
Pilih probe berdasarkan material, bentuk permukaan, ketebalan, dan kondisi akses.
Probe untuk permukaan datar belum tentu optimal untuk permukaan dengan radius kecil.
Kalibrasi
Instrumen harus mendukung proses kalibrasi yang sesuai. Kemudahan kalibrasi juga membantu teknisi menjaga konsistensi pengukuran.
Penyimpanan Data
Fitur data logging dapat membantu inspeksi dengan jumlah titik yang besar. Data tersebut juga memudahkan analisis tren.
Kondisi Lapangan
Untuk pekerjaan industri, pertimbangkan konstruksi alat, perlindungan terhadap lingkungan kerja, daya baterai, dan kemudahan pengoperasian.
Untuk kebutuhan pengukuran ketebalan material secara non-destruktif, Anda dapat mempertimbangkan UM-2 Series Ultrasonic Thickness Gauge sesuai kebutuhan aplikasi dan spesifikasi inspeksi.
Kesimpulan
Pemeriksaan ketebalan boiler dan pressure vessel membantu perusahaan mendeteksi penipisan akibat korosi, erosi, dan mekanisme degradasi lainnya.
Meter Thickness Ultrasonik menawarkan metode pengukuran yang cepat dan praktis. Teknisi dapat melakukan pengukuran dari satu sisi tanpa merusak material.
Namun, instrumen saja tidak cukup. Operator harus melakukan kalibrasi, memilih probe yang tepat, mengendalikan kondisi permukaan, dan mengikuti prosedur inspeksi.
Selanjutnya, engineer perlu mengevaluasi hasil berdasarkan minimum required thickness, corrosion rate, design code, inspection code, serta regulasi yang berlaku.
Dengan demikian, penggunaan Meter Thickness Ultrasonik yang tepat dapat membantu QA/QC dan tim NDT membangun data thickness yang konsisten.
