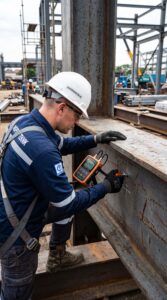

Dalam inspeksi NDT, Hardness Tester Portabel menjadi solusi praktis untuk memeriksa kekerasan komponen logam tanpa memindahkan benda kerja ke laboratorium. Metode Leeb menggunakan prinsip rebound untuk mengevaluasi kekerasan permukaan baja, baja cor, dan besi cor. ASTM A956/A956M secara khusus membahas pengujian kekerasan Leeb pada produk baja, termasuk verifikasi instrumen dan kalibrasi blok uji.
Metode ini sangat berguna pada pembangkit listrik, manufaktur otomotif, fabrikasi pressure vessel, dan galangan kapal. Selain itu, teknisi dapat menguji komponen berukuran besar yang sulit dipindahkan. Namun, hasil pengujian tetap bergantung pada kondisi permukaan, material, massa benda kerja, arah tumbukan, dan konfigurasi probe. Karena itu, teknisi harus mengikuti prosedur yang konsisten.
Dasar Teori & Standar Terkait ASTM, ISO, dan DIN
Hardness Tester Portabel berbasis Leeb termasuk metode kekerasan dinamis atau rebound. Alat memberikan tumbukan terkontrol pada permukaan material. Selanjutnya, sensor mengukur hubungan antara kecepatan tumbukan dan kecepatan pantulan. Sistem kemudian menghasilkan nilai kekerasan Leeb atau skala lain yang tersedia pada instrumen.
ASTM A956/A956M-22 merupakan standar aktif untuk Leeb Hardness Testing of Steel Products. Standar ini mencakup pengujian baja, baja cor, dan besi cor. Standar tersebut juga mencakup verifikasi instrumen serta kalibrasi blok uji standar.
Dengan demikian, ASTM A956 bukan sekadar panduan penggunaan alat. Standar ini membantu memastikan proses pengujian memiliki dasar teknis yang konsisten.

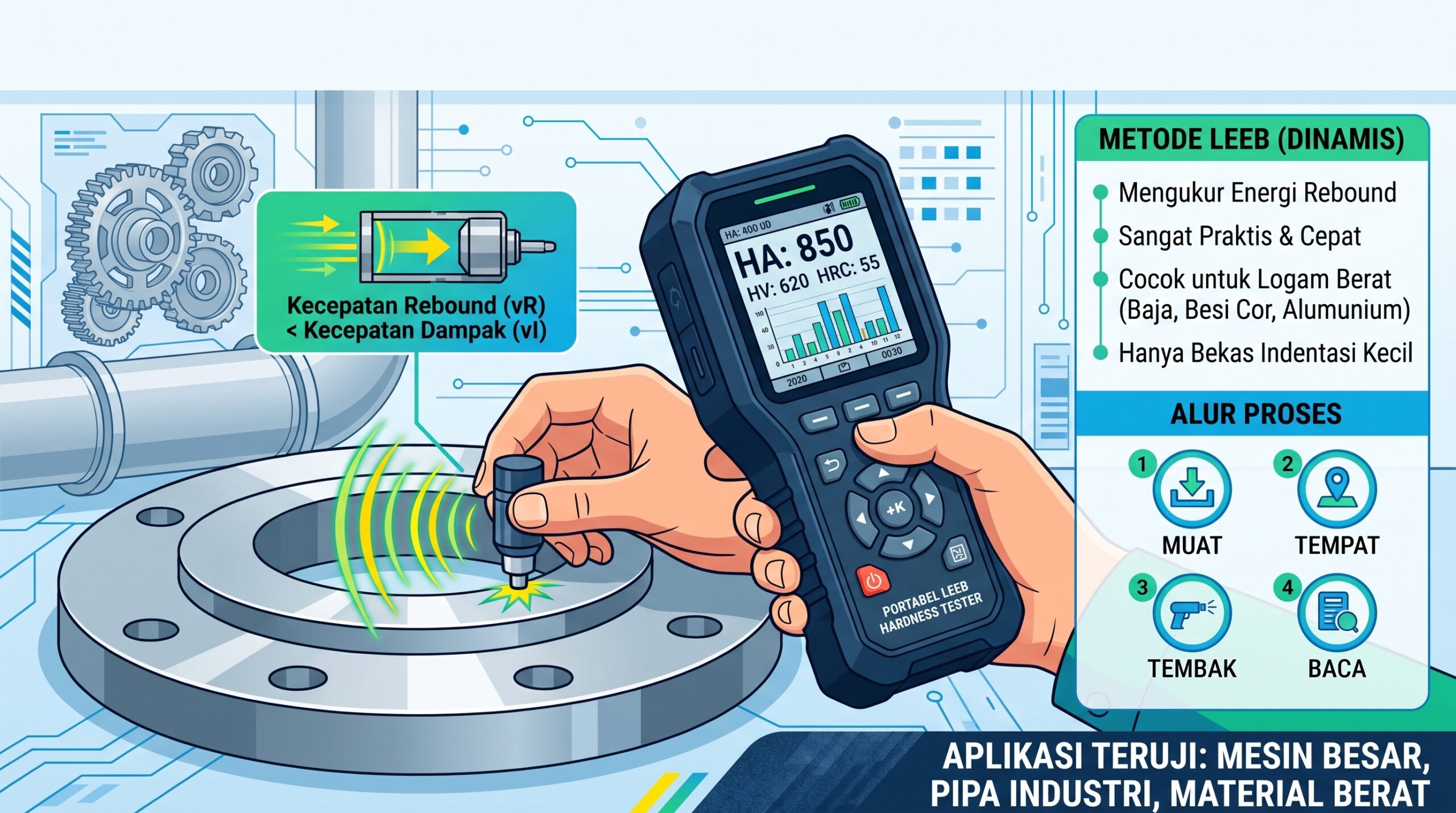

Prinsip Pengujian Leeb
Pada pengujian Leeb, nilai kekerasan berkaitan dengan rasio kecepatan pantulan terhadap kecepatan tumbukan. Oleh karena itu, karakteristik elastis dan plastis material memengaruhi hasil.
ASTM juga menekankan bahwa pengujian Leeb merupakan pemeriksaan kondisi permukaan. Hasil pada satu titik tidak otomatis mewakili kondisi seluruh komponen atau kondisi material di bawah permukaan.
Karena itu, teknisi sebaiknya menentukan beberapa titik pengukuran dan mengevaluasi konsistensi hasil.
Hubungan ASTM A956 dengan ASTM E140
ASTM E140 menyediakan tabel konversi antara berbagai skala kekerasan. Tabel tersebut mencakup hubungan antara Leeb, Brinell, Vickers, dan Rockwell untuk material tertentu. Namun, nilai konversi hanya bersifat perkiraan dan bergantung pada material, struktur butir, serta perlakuan panas.
Jadi, jangan memperlakukan nilai HRC hasil konversi sebagai hasil Rockwell langsung. Jika spesifikasi produk menetapkan skala tertentu, gunakan metode pengujian yang memang sesuai dengan persyaratan tersebut bila memungkinkan.
Prosedur Pengujian Langkah demi Langkah
Sebelum menggunakan Hardness Tester Portabel, teknisi perlu memastikan alat, probe, dan benda uji sesuai dengan metode yang digunakan. Selanjutnya, lakukan pemeriksaan kondisi permukaan dan verifikasi instrumen.
1. Persiapkan Alat dan Benda Uji
Siapkan instrumen Leeb, impact device, blok uji standar, dan aksesori penyangga jika diperlukan.
Pastikan benda uji memiliki massa dan kekakuan yang memadai. Benda kerja yang terlalu tipis, ringan, atau fleksibel dapat menghasilkan pembacaan yang tidak stabil. Oleh karena itu, gunakan fixture atau coupling yang sesuai ketika diperlukan.
2. Periksa dan Persiapkan Permukaan
Bersihkan area pengujian dari:
- Karat tebal.
- Cat atau coating yang tidak diperhitungkan.
- Oli dan grease.
- Kotoran atau kerak.
- Permukaan kasar yang berlebihan.
Selanjutnya, ratakan area pengujian jika kondisi permukaan mengganggu kontak impact device. Hindari penggerindaan berlebihan karena proses tersebut dapat mengubah kondisi metalurgi permukaan.
3. Verifikasi Alat dengan Blok Uji
Gunakan blok uji yang sesuai sebelum melakukan inspeksi. Lakukan beberapa pembacaan pada blok tersebut. Kemudian, bandingkan hasilnya dengan nilai referensi blok.
Jika hasil menyimpang dari batas yang dipersyaratkan, jangan langsung melanjutkan pengujian. Periksa impact device, permukaan blok, pengaturan material, arah tumbukan, dan kondisi alat.
4. Pilih Material dan Arah Pengukuran
Atur jenis material sesuai kemampuan instrumen. Selanjutnya, pilih arah pengukuran yang sesuai.
Arah tumbukan dapat memengaruhi hasil Leeb. Karena itu, beberapa Hardness Tester Portabel menyediakan kompensasi atau pengaturan arah secara manual maupun otomatis.
5. Lakukan Pengukuran
Tempatkan impact device tegak dan stabil pada area pengujian. Kemudian, lakukan tumbukan sesuai mekanisme alat.
Hindari gerakan lateral saat tumbukan. Selain itu, jangan melakukan pengukuran terlalu dekat dengan titik sebelumnya.
Lakukan beberapa pembacaan pada area yang representatif. Setelah itu, hitung atau gunakan nilai rata-rata sesuai prosedur alat dan persyaratan inspeksi.
6. Dokumentasikan Hasil
Catat minimal:
- Identitas komponen.
- Material dan kondisi permukaan.
- Tipe impact device.
- Arah pengukuran.
- Skala kekerasan.
- Nilai setiap pembacaan.
- Nilai rata-rata.
- Identitas alat.
- Tanggal pengujian.
- Status verifikasi atau kalibrasi.
Dengan dokumentasi tersebut, tim QA/QC dapat menelusuri hasil inspeksi dan membandingkannya dengan data sebelumnya.
Tabel Parameter Teknis dan Komparasi Pengujian
| Parameter | Leeb / ASTM A956 | Rockwell / ASTM E18 | Brinell / ASTM E10 |
|---|---|---|---|
| Prinsip | Rebound dinamis | Indentasi | Indentasi bola |
| Peralatan | Portabel | Umumnya bench | Umumnya bench |
| Dampak pada permukaan | Sangat kecil | Membentuk indentasi | Membentuk indentasi lebih besar |
| Cocok untuk komponen besar | Sangat baik | Terbatas | Terbatas |
| Pengujian lapangan | Sangat praktis | Kurang praktis | Kurang praktis |
| Hasil utama | HL dan skala konversi | HR | HBW |
| Faktor penting | Permukaan, massa, arah, material | Beban dan penetrator | Beban, bola, permukaan |
| Kegunaan utama | Inspeksi cepat dan lapangan | QC material dan komponen | Material dengan area uji memadai |
Tabel tersebut menunjukkan keunggulan utama Hardness Tester Portabel pada benda kerja besar. Namun, metode Leeb tidak otomatis menggantikan metode indentasi. Pemilihan metode harus mengikuti material, geometri, spesifikasi produk, dan persyaratan inspeksi.
Untuk kebutuhan inspeksi lapangan yang membutuhkan pencatatan data dan beberapa skala kekerasan, TIME®5300 juga menjadi salah satu opsi Hardness Tester Portabel. Produk tersebut mendukung skala HL, HB, HRB, HRC, HV, dan HS.
Tips Mengatasi Kendala Lapangan
Hasil Pengukuran Tidak Konsisten
Pertama, periksa kestabilan benda kerja. Komponen yang bergetar atau terlalu tipis dapat memengaruhi energi tumbukan.
Selanjutnya, periksa kondisi permukaan. Permukaan yang terlalu kasar atau memiliki lapisan asing dapat menghasilkan variasi pembacaan.
Nilai Terlalu Tinggi atau Rendah
Pastikan material yang dipilih pada instrumen benar. Selain itu, periksa arah impact device dan kondisi blok verifikasi.
Jangan langsung mengubah hasil menggunakan tabel konversi. ASTM E140 menyatakan bahwa konversi hanya berlaku pada material dan kondisi tertentu. Karena itu, gunakan tabel yang sesuai dengan jenis material dan perlakuan panasnya.
Pengujian pada Komponen Besar
Pada pressure vessel, rotor, poros, atau struktur kapal, pilih lokasi yang aman dan representatif. Bersihkan area pengujian tanpa mengubah kondisi metalurgi permukaan.
Selain itu, gunakan fixture atau support tambahan jika geometri komponen menyebabkan impact device sulit stabil.
Hasil Berbeda Antara Beberapa Area
Perbedaan nilai tidak selalu menunjukkan kesalahan alat. Variasi dapat berasal dari perlakuan panas, struktur mikro, atau kondisi permukaan.
Karena itu, lakukan pemetaan beberapa titik. Kemudian, bandingkan pola hasil dengan drawing, material certificate, heat treatment record, atau acceptance criteria proyek.
Kesimpulan
Penggunaan Hardness Tester Portabel dengan metode Leeb memberikan cara cepat untuk mengevaluasi kekerasan permukaan komponen logam di lapangan. ASTM A956/A956M menjadi acuan penting untuk pengujian Leeb pada baja, baja cor, dan besi cor.
Namun, akurasi hasil tidak hanya bergantung pada instrumen. Kondisi permukaan, massa benda kerja, arah tumbukan, jenis material, verifikasi blok, dan teknik operator juga berpengaruh. Oleh karena itu, teknisi QA/QC harus menerapkan prosedur yang konsisten.
Untuk pembangkit listrik, otomotif, pressure vessel, dan galangan kapal, pendekatan terbaik adalah menggabungkan alat portabel dengan prosedur inspeksi yang terdokumentasi. Dengan demikian, data kekerasan dapat menjadi bagian yang kuat dari program quality control dan NDT.
