Vertical Laminar Air Flow: Fungsi, Prinsip Kerja, dan Penggunaan

Vertical Laminar Air Flow merupakan konfigurasi Laminar Air Flow Cabinet yang mengarahkan udara terfilter secara vertikal melalui area kerja. Sistem ini digunakan untuk membantu menyediakan lingkungan kerja dengan kondisi udara yang lebih terkendali sehingga material atau proses yang sensitif terhadap kontaminasi partikulat dapat terlindungi dari lingkungan sekitar.

Berbeda dengan horizontal Laminar Air Flow yang mengarahkan udara dari bagian belakang menuju bagian depan kabinet, vertical LAF mengalirkan udara dari bagian atas menuju area kerja. Perbedaan arah airflow tersebut memengaruhi desain kabinet, tata letak material, ergonomi, serta cara perangkat digunakan.

Namun, Vertical Laminar Air Flow bukan perangkat biocontainment. Fungsi utamanya berkaitan dengan perlindungan material atau produk dari kontaminasi partikulat, bukan memberikan perlindungan terhadap operator dan lingkungan dari agen biologis berbahaya.

Apa Itu Vertical Laminar Air Flow?

Vertical Laminar Air Flow adalah sistem aliran udara terkontrol yang mengarahkan udara terfilter secara vertikal melalui area kerja. Udara yang masuk ke dalam sistem melewati tahap filtrasi sebelum dialirkan menuju ruang kerja sesuai desain kabinet.

Istilah vertical merujuk pada arah utama pergerakan udara di dalam ruang kerja. Pada konfigurasi ini, udara bergerak dari bagian atas menuju area kerja di bawahnya.

Dalam aplikasi clean bench, tujuan utama sistem adalah membantu mengurangi kontaminasi partikulat pada material yang sedang ditangani. Karena itu, penggunaan vertical LAF harus disesuaikan dengan jenis material, prosedur kerja, serta tingkat perlindungan yang benar-benar dibutuhkan.

Perlu dibedakan antara arah aliran udara dan fungsi perlindungan. Adanya HEPA filter atau aliran udara vertikal tidak secara otomatis menjadikan suatu kabinet sebagai Biosafety Cabinet.

Fungsi Vertical Laminar Air Flow

Fungsi utama vertical LAF adalah menyediakan area kerja dengan udara terfilter dan terarah untuk membantu mengurangi paparan material terhadap kontaminasi partikulat dari lingkungan sekitar.

Secara umum, fungsi tersebut meliputi:

• Membantu menjaga kebersihan udara di area kerja.
• Mengurangi masuknya partikulat dari lingkungan ke area kerja.
• Mendukung proses yang membutuhkan kondisi kerja dengan udara lebih terkendali.
• Membantu melindungi material atau produk yang sensitif terhadap kontaminasi partikulat.
• Menyediakan konfigurasi aliran udara vertikal untuk kebutuhan proses tertentu.

Fungsi tersebut tidak berarti bahwa vertical LAF dapat digunakan untuk semua pekerjaan laboratorium. Apabila proses memiliki potensi menghasilkan aerosol biologis berbahaya, diperlukan perangkat containment yang sesuai berdasarkan risk assessment.

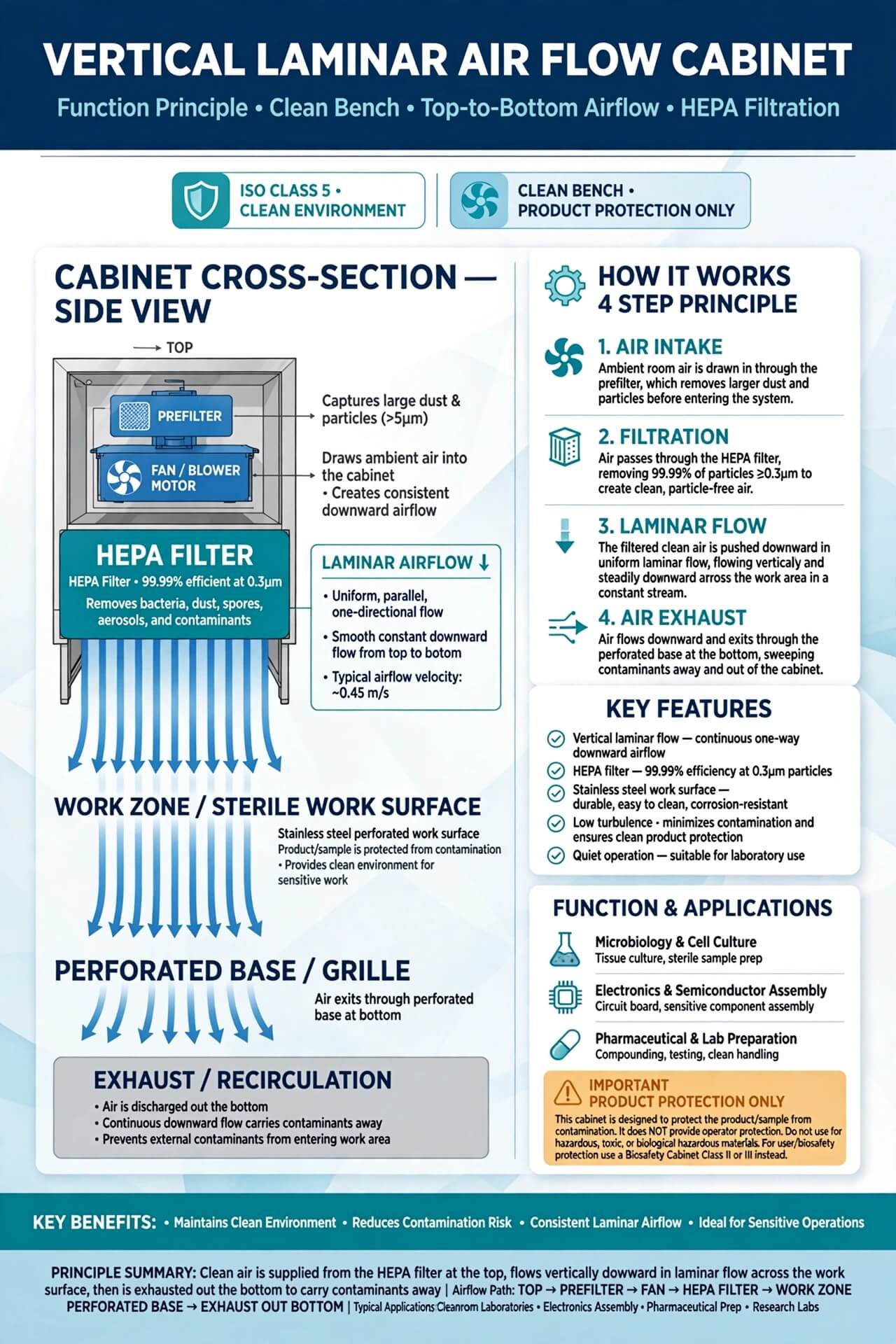

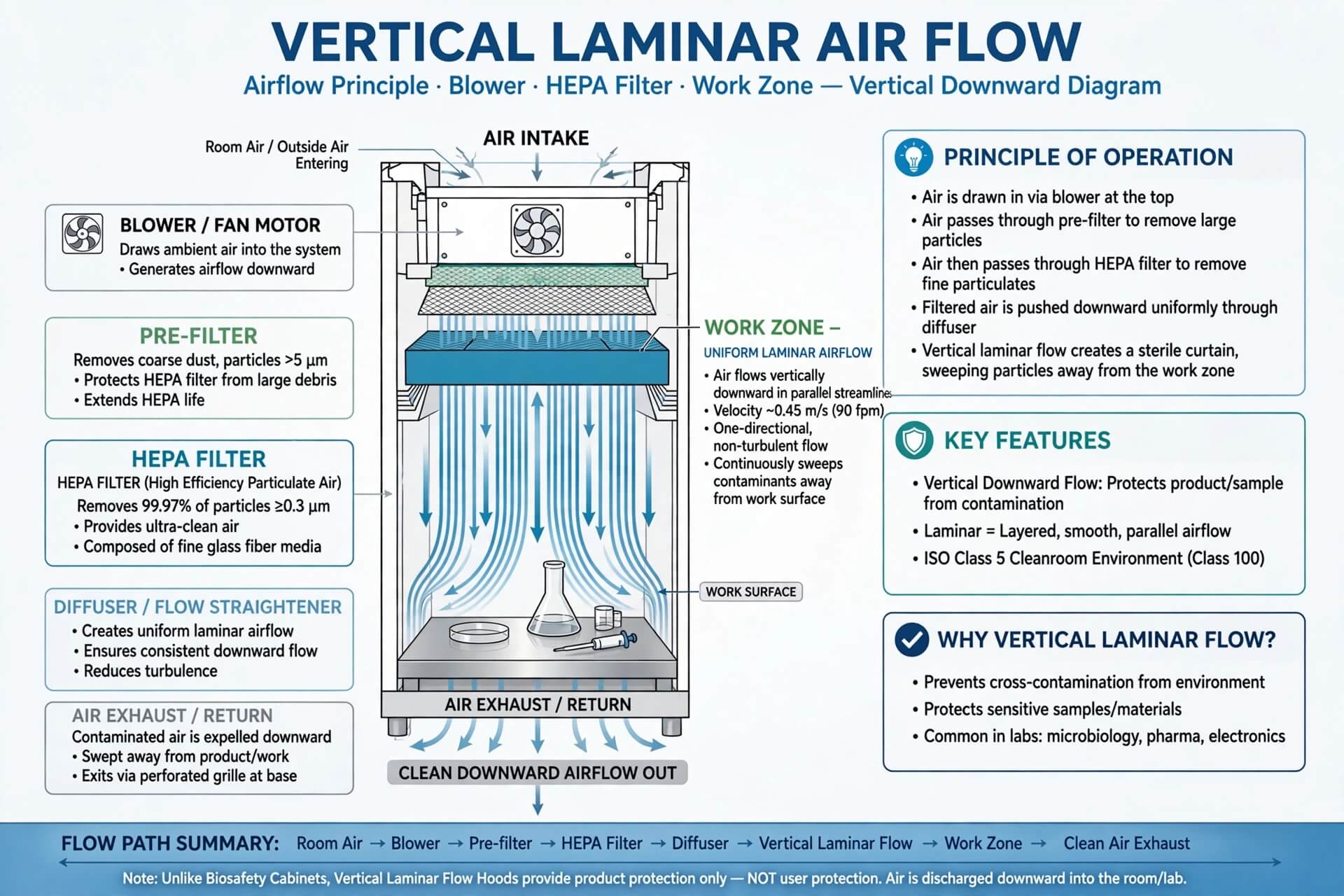

Prinsip Kerja Vertical Laminar Air Flow

Prinsip kerja vertical LAF pada dasarnya melibatkan beberapa tahap utama, yaitu pemasukan udara, filtrasi, pengaliran udara secara vertikal melalui area kerja, dan keluarnya udara sesuai konfigurasi kabinet.

1. Udara Masuk ke Dalam Sistem

Blower atau fan menggerakkan udara dari lingkungan sekitar menuju sistem filtrasi. Desain jalur masuk udara dapat berbeda antara satu model kabinet dan model lainnya.

Karakteristik blower perlu disesuaikan dengan hambatan aliran yang dihasilkan oleh filter serta komponen lain di dalam sistem.

2. Udara Melewati Filter

Udara kemudian melewati sistem filtrasi. Banyak konfigurasi LAF menggunakan HEPA filter sebagai bagian dari sistem untuk mengurangi partikulat di dalam aliran udara.

HEPA filter berfungsi sebagai filter partikulat dan tidak dapat dianggap sebagai penyaring universal untuk seluruh jenis kontaminan kimia atau gas. Oleh karena itu, penggunaan LAF harus tetap disesuaikan dengan karakteristik material dan proses.

3. Udara Mengalir Secara Vertikal

Setelah melewati sistem filtrasi, udara diarahkan ke area kerja dengan pola aliran vertikal. Udara bergerak dari bagian atas kabinet menuju area kerja di bawahnya sesuai desain sistem.

Pola aliran tersebut menjadi salah satu karakteristik utama yang membedakan vertical LAF dari konfigurasi horizontal.

4. Udara Keluar dari Sistem

Setelah melewati area kerja, udara keluar melalui jalur yang ditentukan oleh desain kabinet. Jalur tersebut dapat berbeda antara satu model dengan model lainnya.

Karena itu, detail mengenai posisi exhaust, arah aliran, dan karakteristik sistem harus mengacu pada dokumentasi teknis serta manual dari produsen unit yang digunakan.

Komponen Utama Vertical Laminar Air Flow

Performa vertical LAF tidak hanya bergantung pada HEPA filter. Sistem terdiri dari beberapa komponen yang bekerja secara terintegrasi untuk menghasilkan kondisi aliran udara sesuai desain.

Blower atau Fan

Blower atau fan berfungsi menggerakkan udara melewati sistem. Kapasitas blower perlu sesuai dengan karakteristik filter dan hambatan aliran sistem.

HEPA Filter

HEPA filter digunakan untuk membantu mengurangi partikulat dalam aliran udara. Kondisi filter, integritas pemasangan, dan sealing menjadi bagian penting dalam mempertahankan performa filtrasi.

Work Zone

Work zone merupakan area tempat material atau instrumen ditempatkan. Penataan benda di dalam area kerja perlu memperhatikan distribusi aliran udara agar tidak menciptakan gangguan terhadap pola airflow.

Pre-filter

Pada konfigurasi tertentu, pre-filter digunakan untuk menangkap sebagian partikulat berukuran lebih besar sebelum udara mencapai filter utama. Konfigurasi dan jenis pre-filter mengikuti desain masing-masing unit.

Airflow Control

Sistem kontrol dapat digunakan untuk mengatur atau memantau operasi blower dan parameter terkait aliran udara. Fitur yang tersedia dapat berbeda berdasarkan model dan spesifikasi pabrikan.

Vertical Laminar Air Flow vs Horizontal Laminar Air Flow

Perbedaan utama antara vertical dan horizontal LAF terletak pada arah aliran udara di dalam area kerja.

Aspek	Vertical Laminar Air Flow	Horizontal Laminar Air Flow
Arah airflow	Dari bagian atas menuju area kerja	Dari bagian belakang menuju bagian depan
Fokus penggunaan	Perlindungan material dari kontaminasi partikulat	Perlindungan material dari kontaminasi partikulat
Konfigurasi ruang kerja	Aliran utama bergerak secara vertikal	Aliran utama bergerak secara horizontal
Biocontainment	Bukan perangkat biocontainment	Bukan perangkat biocontainment

Tidak ada satu konfigurasi yang otomatis sesuai untuk seluruh aplikasi. Pemilihannya perlu mempertimbangkan proses, material, ukuran ruang kerja, ergonomi, tata letak, dan spesifikasi teknis kabinet.

Kapan Vertical Laminar Air Flow Digunakan?

Vertical LAF dapat dipertimbangkan untuk proses yang membutuhkan area kerja dengan udara terfilter dan terarah serta perlindungan terhadap material dari kontaminasi partikulat lingkungan.

Contoh penggunaannya dapat mencakup:

• Beberapa proses kultur jaringan tanaman.
• Proses aseptik non-patogen yang sesuai dengan fungsi clean bench.
• Penanganan material yang sensitif terhadap kontaminasi partikulat.
• Preparasi material tertentu yang membutuhkan lingkungan kerja lebih terkendali.
• Aplikasi laboratorium tertentu yang membutuhkan aliran udara vertikal.

Contoh tersebut tidak berarti bahwa seluruh kegiatan dengan karakteristik tersebut otomatis sesuai menggunakan vertical LAF. Prosedur, material, potensi bahaya, serta kebutuhan perlindungan operator tetap harus dievaluasi sebelum pemilihan perangkat.

Apakah Vertical Laminar Air Flow Aman untuk Material Biologis?

Kesesuaian vertical LAF bergantung pada jenis material dan risiko proses.

Untuk material biologis yang tidak membutuhkan biocontainment dan proses yang memang dirancang menggunakan clean bench, LAF dapat menjadi bagian dari lingkungan kerja yang sesuai.

Namun, apabila pekerjaan melibatkan agen biologis yang berpotensi menghasilkan aerosol infeksius atau memerlukan perlindungan terhadap operator dan lingkungan, vertical LAF tidak boleh dianggap sebagai pengganti Biosafety Cabinet.

Dalam kondisi tersebut, pemilihan kabinet harus didasarkan pada risk assessment, prosedur biosafety, karakteristik agen biologis, serta persyaratan fasilitas yang berlaku.

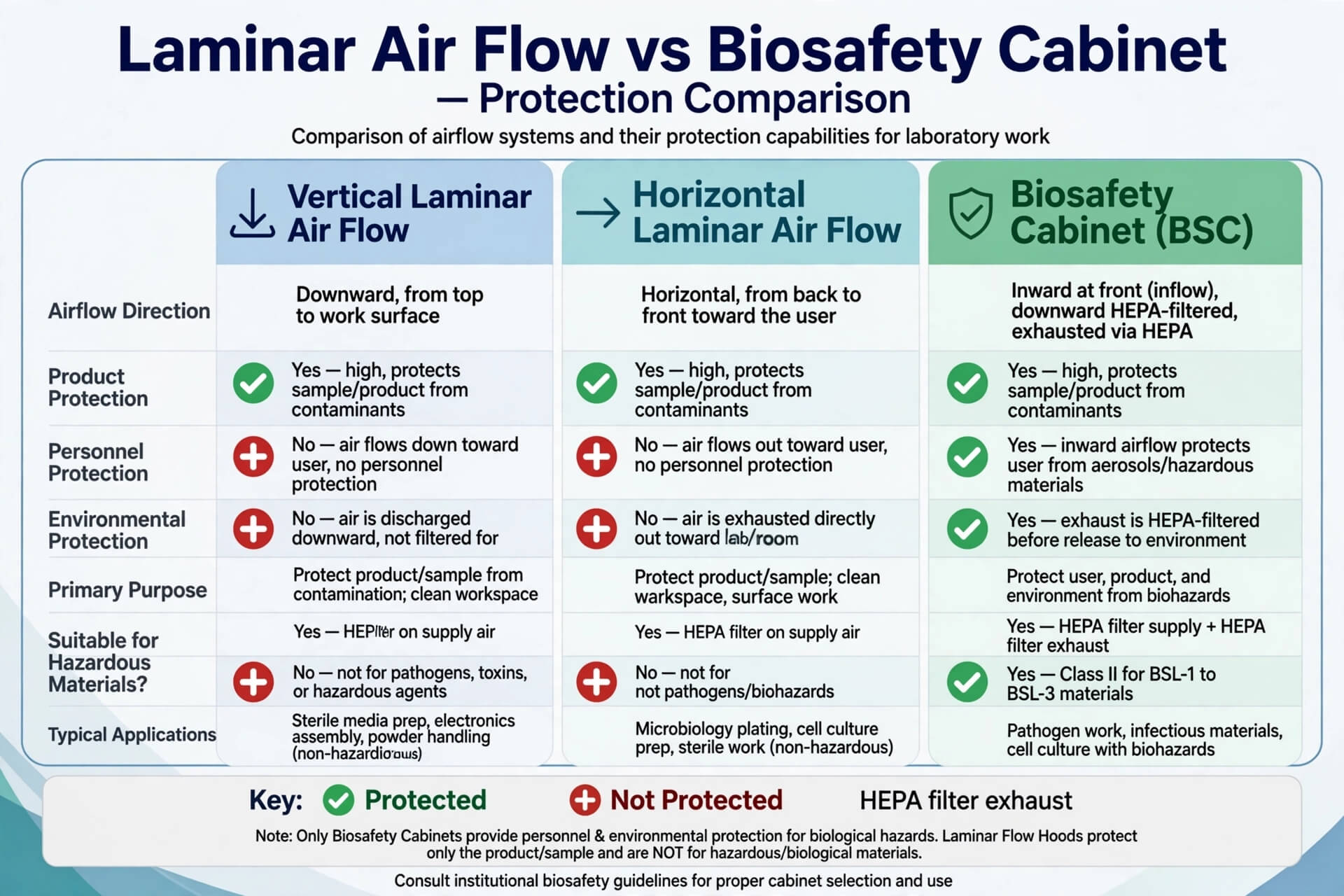

Vertical Laminar Air Flow vs Biosafety Cabinet

Vertical LAF dan Biosafety Cabinet dapat memiliki bentuk fisik yang serupa, tetapi tujuan desainnya berbeda.

Vertical LAF berorientasi pada perlindungan material dari kontaminasi partikulat. Sementara itu, Biosafety Cabinet dirancang sebagai sistem primary containment dengan fungsi perlindungan yang bergantung pada kelas dan konfigurasi kabinet.

Perbedaan ini penting karena arah airflow saja tidak cukup untuk menentukan tingkat perlindungan suatu kabinet. Jenis kabinet, desain aliran udara, sistem exhaust, filtrasi, dan tujuan penggunaannya harus dipertimbangkan secara keseluruhan.

Untuk memahami perbedaan kedua perangkat secara lebih mendalam, baca artikel Biosafety Cabinet vs Laminar Air Flow: Perbedaan Fungsi, Perlindungan, dan Penggunaannya.

Faktor yang Perlu Dipertimbangkan Saat Memilih Vertical Laminar Air Flow

1. Tujuan Penggunaan

Tentukan terlebih dahulu apakah kebutuhan utama adalah menjaga material dari kontaminasi partikulat atau membutuhkan sistem containment untuk melindungi operator dan lingkungan.

2. Jenis Material

Evaluasi karakteristik material yang akan ditempatkan di dalam kabinet. Material yang hanya sensitif terhadap kontaminasi memiliki kebutuhan yang berbeda dari material yang berpotensi menghasilkan aerosol berbahaya.

3. Ukuran Work Zone

Pilih ukuran ruang kerja yang cukup untuk menempatkan material dan instrumen tanpa membuat area kerja terlalu padat. Penataan yang berlebihan dapat mengganggu pola aliran udara.

4. Sistem Filtrasi

Periksa jenis dan konfigurasi filter, ketersediaan penggantian filter, metode pemeliharaan, serta dokumentasi teknis yang disediakan pabrikan.

5. Airflow Monitoring

Perhatikan bagaimana kondisi operasi dan aliran udara dipantau. Sistem indikator, alarm, atau parameter yang tersedia dapat berbeda antara model satu dan lainnya.

6. Tata Letak Laboratorium

Posisi kabinet perlu dipertimbangkan terhadap pintu, lalu lintas operator, ventilasi ruangan, serta sumber gangguan aliran udara lainnya.

7. Pemeliharaan dan Pengujian

Pastikan tersedia prosedur pemeliharaan dan pengujian yang sesuai dengan desain kabinet. Ikuti instruksi pabrikan dan persyaratan standar atau pedoman yang berlaku untuk perangkat tersebut.

Kesalahan Umum dalam Menggunakan Vertical Laminar Air Flow

• Menganggap vertical LAF sebagai Biosafety Cabinet. Arah aliran vertikal tidak otomatis memberikan fungsi biocontainment.
• Memenuhi work zone dengan terlalu banyak material. Kondisi tersebut dapat mengganggu distribusi airflow.
• Mengabaikan posisi material. Penempatan benda perlu mempertimbangkan pola aliran udara.
• Menganggap HEPA filter sebagai satu-satunya parameter. Performa sistem juga dipengaruhi oleh blower, sealing, distribusi airflow, dan kondisi filter.
• Menggunakan LAF untuk proses yang membutuhkan containment biologis. Kebutuhan tersebut harus dievaluasi melalui risk assessment dan persyaratan biosafety yang sesuai.

Vertical Laminar Air Flow Bukan Pengganti Biosafety Cabinet

Kesamaan bentuk fisik antara LAF dan Biosafety Cabinet sering menyebabkan kesalahan dalam memilih perangkat laboratorium. Padahal, kedua perangkat dirancang dengan tujuan perlindungan yang berbeda.

Vertical LAF digunakan terutama untuk membantu menyediakan lingkungan kerja yang lebih bersih bagi material atau proses yang sensitif terhadap kontaminasi partikulat. Biosafety Cabinet memiliki fungsi containment yang ditentukan oleh kelas dan konfigurasi kabinet.

Karena itu, pemilihan perangkat tidak boleh hanya berdasarkan istilah seperti HEPA, vertical airflow, atau laminar flow. Kebutuhan perlindungan harus ditentukan terlebih dahulu berdasarkan karakteristik pekerjaan dan risiko yang terkait.

Standar dan Referensi Teknis

Evaluasi Vertical Laminar Air Flow perlu membedakan antara karakteristik unidirectional airflow, persyaratan filtrasi, performa kabinet, serta persyaratan biosafety cabinet. Istilah dan persyaratan teknis tersebut tidak selalu memiliki ruang lingkup yang sama.

Dokumentasi teknis pabrikan menjadi sumber penting untuk mengetahui desain aktual kabinet, konfigurasi filter, arah airflow, parameter operasi, prosedur pemeliharaan, dan metode pengujian yang berlaku pada model tertentu.

Untuk pekerjaan yang melibatkan risiko biologis, pemilihan perangkat perlu didasarkan pada risk assessment dan pedoman biosafety yang relevan.

Kesimpulan

Vertical Laminar Air Flow merupakan konfigurasi Laminar Air Flow yang mengarahkan udara terfilter secara vertikal melalui area kerja. Sistem ini dapat digunakan untuk membantu melindungi material atau proses yang sensitif terhadap kontaminasi partikulat lingkungan.

Karakteristik utama vertical LAF terletak pada arah aliran udara dari bagian atas menuju area kerja. Dalam penerapannya, performa sistem tidak hanya ditentukan oleh HEPA filter, tetapi juga oleh blower, distribusi airflow, sealing, desain work zone, tata letak material, pemeliharaan, dan pengujian.

Yang paling penting, Vertical Laminar Air Flow tidak boleh dianggap sebagai Biosafety Cabinet. Jika suatu pekerjaan membutuhkan perlindungan terhadap operator dan lingkungan dari agen biologis berbahaya, pemilihan perangkat harus dilakukan berdasarkan risk assessment dan kebutuhan containment yang sesuai.
