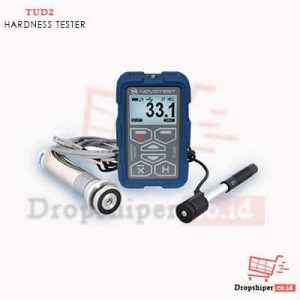

NOVOTEST T-UD2 Hardness Tester UCI dan Leeb

Description

NOVOTEST T-UD2 adalah alat ukur kekerasan logam portabel yang dalam konfigurasi produk ini menggunakan dua metode pengujian, yaitu Ultrasonic Contact Impedance (UCI) dan metode pantulan dinamis Leeb. Kedua metode tersebut memiliki prinsip pengukuran berbeda sehingga pemilihannya perlu disesuaikan dengan jenis material, geometri benda uji, kondisi permukaan, serta prosedur inspeksi yang digunakan.

Metode UCI mengukur respons kontak antara indentor dan material berdasarkan perubahan impedansi ultrasonik, sedangkan metode Leeb mengevaluasi kekerasan berdasarkan hubungan antara kecepatan pantulan dan kecepatan tumbukan elemen uji. Ketersediaan kedua metode pada satu perangkat dapat membantu memperluas pilihan pemeriksaan, tetapi tidak berarti semua benda uji dapat diperiksa tanpa batasan.

NOVOTEST T-UD2 dapat dipertimbangkan untuk kegiatan inspeksi material, manufaktur, pengendalian mutu (QC), dan pemeliharaan komponen logam. Untuk membandingkan model dengan konfigurasi serupa, lihat juga Alat Digital Ukur Kekerasan Logam NOVOTEST T-UD3. Sebelum memilih perangkat, pastikan jenis probe, rentang pengukuran, skala kekerasan, dan persyaratan benda uji sesuai dengan kebutuhan aplikasi.

Alat Uji Kekerasan Logam Baja NOVOTEST T-UD2

NOVOTEST T-UD2 merupakan alat uji kekerasan logam yang dirancang untuk pengujian menggunakan probe UCI dan Leeb sesuai konfigurasi perangkat. Metode UCI dapat dipertimbangkan untuk pemeriksaan komponen dengan area pengukuran terbatas, benda uji tertentu yang relatif tipis, serta komponen yang membutuhkan jejak indentasi kecil. Namun, ketebalan minimum, kondisi penyanggaan, kekasaran permukaan, dan kesesuaian material harus mengikuti petunjuk pabrikan dan prosedur pengujian.

Metode Leeb umumnya digunakan untuk pemeriksaan komponen logam yang memenuhi persyaratan massa, ketebalan, kekakuan, dan kondisi permukaan metode tersebut. Komponen yang ringan, tipis, melengkung, atau tidak ditopang dengan baik dapat memberikan hasil yang tidak representatif jika persyaratan pengujian tidak terpenuhi.

Dengan memilih probe dan metode yang tepat, pengguna dapat menyesuaikan pendekatan pemeriksaan terhadap karakteristik benda uji. Meskipun demikian, hasil pengukuran tetap harus ditafsirkan berdasarkan metode yang digunakan, material yang diuji, skala kekerasan, dan persyaratan inspeksi.

Dalam konteks proyek konstruksi dan manufaktur, pengujian kekerasan merupakan salah satu bagian dari pemeriksaan material. Untuk memahami hubungan pengujian baja, beton, coating, geoteknik, serta metode Non-Destructive Testing (NDT), baca juga Panduan Pengujian Material Konstruksi dan NDT untuk Proyek Sipil. Panduan tersebut membantu menjelaskan fungsi berbagai instrumen, pertimbangan pemilihan metode pemeriksaan, dan batas interpretasi hasil pengujian.

Metode Pengujian Kekerasan UCI dan Leeb

1. Ultrasonic Contact Impedance (UCI)

Metode UCI menggunakan indentor, umumnya berupa ujung berlian, yang ditekan ke permukaan benda uji dengan gaya tertentu. Perubahan impedansi ultrasonik yang terjadi selama kontak digunakan untuk menentukan nilai kekerasan berdasarkan sistem pengukuran dan kalibrasi instrumen.

Metode ini dapat berguna untuk komponen dengan area pengukuran terbatas atau bagian tertentu yang sulit diperiksa menggunakan metode Leeb. Namun, hasilnya tetap dipengaruhi oleh kondisi permukaan, gaya probe, karakteristik material, bentuk benda uji, dan kesesuaian kalibrasi. Jejak indentasi juga tetap dapat terbentuk sehingga metode ini tidak boleh dianggap sama sekali tanpa bekas.

2. Metode Leeb atau pantulan dinamis

Metode Leeb menggunakan elemen tumbuk pada probe yang bergerak menuju permukaan material. Sistem mengukur respons pantulan terhadap kecepatan tumbukan untuk memperoleh nilai pada skala Leeb (HL). Bergantung pada konfigurasi perangkat dan material yang didukung, instrumen dapat menampilkan nilai kekerasan hasil konversi seperti HRC, HB, atau HV.

Metode Leeb memerlukan kondisi benda uji yang memenuhi persyaratan metode, termasuk massa, ketebalan, kekakuan, kondisi penyanggaan, dan kualitas permukaan. Karena itu, metode ini tidak otomatis sesuai untuk semua komponen kecil atau tipis.

Nilai HRC, HB, dan HV yang ditampilkan melalui konversi dari hasil Leeb atau UCI tidak selalu identik dengan hasil pengujian langsung menggunakan metode Rockwell, Brinell, atau Vickers. Untuk pengujian yang memerlukan kesesuaian terhadap standar atau toleransi tertentu, gunakan metode dan prosedur yang ditetapkan dalam spesifikasi inspeksi.

Keunggulan NOVOTEST T-UD2

Berdasarkan informasi produk yang tersedia dalam draf awal, fitur yang ditawarkan meliputi hal-hal berikut. Ketersediaan fitur dan konfigurasi aktual harus dikonfirmasi melalui dokumentasi resmi atau penawaran pemasok.

• Dukungan dua metode pengujian: draf produk mencantumkan probe UCI dan Leeb sehingga pengguna dapat mempertimbangkan metode yang sesuai dengan karakteristik benda uji.
• Pilihan probe: informasi awal mencantumkan beberapa gaya probe UCI dan tipe probe Leeb. Kompatibilitas setiap probe dengan unit yang ditawarkan perlu dikonfirmasi.
• Pilihan skala kekerasan: perangkat dicantumkan mendukung HRC, HB, dan HV, serta skala Leeb sesuai konfigurasi. Rentang dan korelasi yang berlaku harus diperiksa berdasarkan material.
• Jejak indentasi UCI yang relatif kecil: metode UCI dapat membantu pemeriksaan pada area tertentu dengan jejak indentasi yang relatif kecil, tetapi ukuran jejak aktual bergantung pada gaya probe, material, dan kondisi pengujian.
• Tampilan grafis: draf produk mencantumkan layar grafis dengan lampu latar. Karakteristik layar perlu diverifikasi melalui datasheet.
• Pengenalan probe: informasi produk mencantumkan pengenalan probe secara otomatis. Pastikan fitur ini tersedia pada konfigurasi yang ditawarkan.
• Penyimpanan data: draf spesifikasi mencantumkan kapasitas penyimpanan 256 hasil pengukuran. Kapasitas aktual perlu dikonfirmasi.
• Koneksi komputer: informasi awal mencantumkan koneksi USB. Ketersediaan kabel, perangkat lunak, dan kompatibilitas komputer perlu dipastikan sebelum pengadaan.
• Penggunaan lapangan: draf mencantumkan rentang suhu operasi −20 hingga +40 °C. Batas lingkungan operasi aktual perlu mengikuti dokumentasi resmi.

Fitur tersebut tidak menghilangkan batasan metode pengujian. Pemilihan probe dan persiapan permukaan yang benar tetap diperlukan agar hasil pengukuran dapat digunakan secara bertanggung jawab.

Spesifikasi NOVOTEST T-UD2

Tabel berikut mempertahankan data teknis dari draf produk awal. Data ini belum dikonfirmasi terhadap datasheet atau manual resmi untuk konfigurasi NOVOTEST T-UD2 yang ditawarkan, sehingga sebaiknya diperlakukan sebagai informasi sementara sampai verifikasi selesai.

Catatan spesifikasi: Angka dan daftar standar di atas berasal dari draf produk awal, bukan hasil verifikasi independen. Sebelum dipakai sebagai dasar pengadaan, audit, atau inspeksi formal, cocokkan dengan datasheet dan manual resmi untuk model, probe, serta konfigurasi yang ditawarkan. Jangan menyamakan pencantuman standar dengan bukti bahwa setiap unit telah tersertifikasi atau memenuhi seluruh persyaratan standar tersebut.

Standar Pengujian dan Verifikasi Instrumen

ASTM A1038 membahas pengujian kekerasan menggunakan metode Ultrasonic Contact Impedance (UCI), sedangkan ASTM A956/A956M berkaitan dengan metode pengujian kekerasan Leeb untuk produk baja. ASTM E140 dan ISO 18265 berkaitan dengan tabel konversi kekerasan pada material dan rentang tertentu. Standar lain yang tercantum dalam informasi produk harus ditinjau berdasarkan ruang lingkup, edisi, serta kesesuaiannya dengan metode yang digunakan.

Penggunaan suatu standar perlu ditentukan berdasarkan jenis material, tujuan pengujian, spesifikasi proyek, dan prosedur inspeksi. Nomor standar yang dicantumkan pada halaman produk tidak dengan sendirinya membuktikan sertifikasi alat atau kesesuaian penuh terhadap standar tersebut.

Untuk kegiatan QC formal, ikuti petunjuk pabrikan dan prosedur sistem mutu yang berlaku. Pemeriksaan menggunakan blok referensi yang sesuai dapat menjadi bagian dari verifikasi kinerja alat, tetapi tidak otomatis menggantikan sertifikat kalibrasi apabila sertifikat tersebut diwajibkan oleh kontrak, regulasi, atau sistem mutu.

Isi Paket NOVOTEST T-UD2

Draf produk awal mencantumkan komponen paket sebagai berikut:

• Unit elektronik.
• Probe UCI.
• Probe Leeb.
• Dua baterai.
• Charger atau aksesori daya sesuai konfigurasi.
• Kabel USB.
• Manual pengoperasian.
• Kotak penyimpanan atau transportasi.

Daftar tersebut belum menjadi konfirmasi isi paket resmi. Jenis dan gaya probe UCI, tipe probe Leeb, perangkat lunak, kabel, serta aksesori lainnya harus dicantumkan secara jelas dalam penawaran pemasok. Jangan menganggap semua tipe probe tersedia sebagai perlengkapan standar tanpa konfirmasi.

Panduan Memilih Alat Ukur Kekerasan Logam

Sebelum memilih NOVOTEST T-UD2, perhatikan beberapa faktor berikut:

1. Jenis material: Identifikasi jenis logam dan kondisi material, kemudian pastikan metode serta skala kekerasan sesuai dengan material yang diuji.
2. Ketebalan dan geometri benda uji: Periksa massa, ketebalan, kekakuan, kelengkungan, dan kondisi penyanggaan. Persyaratan metode UCI berbeda dari persyaratan metode Leeb.
3. Kondisi permukaan: Pastikan permukaan bersih dan memenuhi persyaratan metode. Kekasaran, lapisan permukaan, dan kondisi kontak dapat memengaruhi hasil.
4. Gaya atau tipe probe: Pilih gaya probe UCI atau tipe probe Leeb yang sesuai dengan material, bentuk benda uji, dan prosedur pengujian.
5. Skala kekerasan: Tentukan apakah hasil yang diperlukan berupa HV, HRC, HB, HL, atau skala lain yang didukung perangkat. Pastikan apakah nilai tersebut merupakan pengukuran langsung atau hasil konversi.
6. Persyaratan inspeksi: Cocokkan metode, standar, rentang pengukuran, verifikasi instrumen, dan dokumentasi yang disyaratkan oleh proyek atau sistem mutu.
7. Pengelolaan data: Pastikan kapasitas penyimpanan, koneksi komputer, dan perangkat lunak sesuai dengan kebutuhan pencatatan QC.

Untuk membandingkan pilihan instrumen, kunjungi kategori Hardness Tester dan Portable Hardness Tester. Anda juga dapat melihat kategori Alat Ukur Kekerasan dan Top Product NDT untuk meninjau instrumen terkait.

FAQ NOVOTEST T-UD2

1. Apa perbedaan metode UCI dan Leeb?

UCI menggunakan indentor yang ditekan ke permukaan dan mengevaluasi perubahan impedansi ultrasonik. Leeb menggunakan prinsip tumbukan dan pantulan dinamis. Pemilihan metode bergantung pada material, geometri, ketebalan, kondisi permukaan, dan prosedur pengujian.

2. Apakah NOVOTEST T-UD2 dapat digunakan untuk benda uji tipis?

Metode UCI dapat dipertimbangkan untuk sejumlah benda uji yang relatif tipis, tetapi ketebalan minimum dan kondisi penyanggaan harus mengikuti petunjuk pabrikan. Tidak tepat untuk menyimpulkan bahwa semua benda dengan ketebalan lebih dari 1 mm pasti dapat diuji dengan benar.

3. Apakah hasil HRC, HB, dan HV selalu sama dengan pengujian menggunakan alat khusus Rockwell, Brinell, atau Vickers?

Tidak selalu. Nilai tersebut dapat merupakan hasil konversi dari metode UCI atau Leeb. Hasil konversi bergantung pada material, rentang kekerasan, kalibrasi, dan korelasi yang digunakan. Jika metode tertentu diwajibkan oleh spesifikasi proyek, ikuti metode tersebut secara langsung.

4. Apakah NOVOTEST T-UD2 dapat digunakan untuk semua jenis logam?

Tidak boleh diasumsikan demikian. Kesesuaian bergantung pada material yang didukung, kalibrasi, probe, rentang kekerasan, dan prosedur pengujian. Untuk material nonferrous atau material dengan karakteristik khusus, pastikan ketersediaan skala dan kalibrasi yang sesuai.

5. Apakah NOVOTEST T-UD2 dapat mendeteksi retak internal?

Tidak. Hardness tester mengukur kekerasan dan bukan alat untuk memastikan ada atau tidaknya retak internal. Pemeriksaan diskontinuitas memerlukan metode NDT yang sesuai, seperti Ultrasonic Testing (UT), dengan prosedur yang dirancang untuk jenis material dan cacat yang dicari.

Produk Terkait dan Konsultasi Teknis

Selain NOVOTEST T-UD2, Anda dapat membandingkan instrumen berikut berdasarkan metode pengukuran dan kebutuhan inspeksi:

• NOVOTEST T-UD3 — model yang dapat dibandingkan berdasarkan metode, spesifikasi, serta konfigurasi probe yang ditawarkan.
• NOVOTEST T-D3 Leeb Hardness Tester — alternatif untuk kebutuhan pengujian menggunakan metode Leeb, dengan spesifikasi yang harus dicocokkan terhadap kebutuhan aplikasi.
• NOVOTEST T-D2 — model Leeb yang dapat dibandingkan jika kebutuhan pengujian sesuai dengan metode pantulan dinamis.

Metode UCI dan Leeb tidak dapat dipertukarkan begitu saja. Pastikan pemilihan alat didasarkan pada karakteristik material, kondisi benda uji, rentang kekerasan, prosedur inspeksi, dan persyaratan pelaporan. Kompatibilitas probe serta kelengkapan paket harus dikonfirmasi sebelum pemesanan.
