Alat Ukur Kekuatan Beton NOVOTEST SH Series

Alat Ukur Kekuatan Beton NOVOTEST SH Series adalah Schmidt Rebound Hammer untuk pemeriksaan non-destruktif pada beton dan material bangunan tertentu. Tersedia dalam model SH-225, SH-75, dan SH-20 dengan energi tumbukan berbeda untuk menyesuaikan kebutuhan pengujian. Hasil pantul dapat digunakan untuk mengevaluasi keseragaman permukaan dan memperkirakan kuat tekan melalui korelasi yang sesuai.

NOVOTEST
KONTAK PEMESANAN

Untuk Pemesanan produk dapat melalui kontak dibawah ini :

Description

Alat Ukur Kekuatan Beton NOVOTEST SH Series adalah alat uji pantul beton atau Schmidt Rebound Hammer yang digunakan untuk mengevaluasi keseragaman dan memperkirakan kuat tekan beton serta material bangunan tertentu melalui metode pengujian non-destruktif (NDT). Alat ini bekerja dengan memberikan tumbukan terkontrol pada permukaan benda uji, kemudian mengukur nilai pantul atau rebound number.

NOVOTEST SH Series tersedia dalam beberapa pilihan energi tumbukan, yaitu SH-225, SH-75, dan SH-20. Pemilihan model perlu disesuaikan dengan jenis material, ketebalan benda uji, serta rentang kekuatan yang hendak dievaluasi.

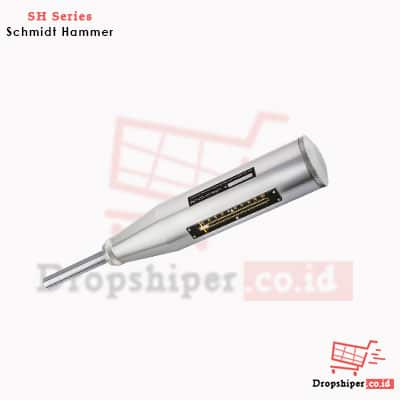

Alat Ukur Kekuatan Beton NOVOTEST SH Series Schmidt Rebound Hammer

Fungsi dan Prinsip Kerja Schmidt Hammer NOVOTEST SH Series

Schmidt Hammer bekerja berdasarkan tumbukan plunger atau striker pada permukaan material dengan energi tumbukan tertentu. Setelah tumbukan, alat mengukur nilai pantul striker. Nilai pantul tersebut dapat digunakan untuk memperkirakan kuat tekan melalui kurva atau tabel korelasi yang sesuai.

Penting: Schmidt Hammer tidak mengukur kuat tekan beton secara langsung. Hasilnya merupakan estimasi yang dipengaruhi kondisi permukaan, kelembapan, karbonasi, arah pengujian, komposisi beton, serta karakteristik material. Untuk evaluasi struktur yang memerlukan kepastian lebih tinggi, hasil pengujian perlu ditafsirkan oleh tenaga kompeten dan, bila diperlukan, dikorelasikan dengan metode pengujian lain.

Manfaat Alat Uji Kekuatan Beton NOVOTEST SH

  • Pemeriksaan beton di lapangan: membantu mengevaluasi keseragaman permukaan beton pada elemen bangunan yang dapat dijangkau.
  • Pengujian non-destruktif: pengujian dilakukan dengan tumbukan pada permukaan tanpa mengambil sampel inti beton.
  • Pendukung pengendalian kualitas: membantu teknisi QA/QC mengidentifikasi variasi nilai pantul pada area pengujian.
  • Pemeriksaan material bangunan tertentu: pilihan energi tumbukan yang berbeda memungkinkan penyesuaian terhadap karakteristik benda uji.
  • Peralatan portabel: dapat dibawa untuk mendukung kegiatan inspeksi dan pemeriksaan material di lokasi proyek.

Pilihan Model NOVOTEST SH Series

1. NOVOTEST SH-225

SH-225 memiliki energi tumbukan nominal 2.207 J dan rentang pengukuran kuat tekan yang dicantumkan sebesar 10–60 MPa. Model ini ditujukan untuk benda uji yang sesuai dengan energi tumbukan tersebut, termasuk beton dengan ketebalan yang memadai.

2. NOVOTEST SH-75

SH-75 memiliki energi tumbukan nominal 735 J dengan rentang pengukuran yang dicantumkan sebesar 10–60 MPa. Energi yang lebih rendah dibandingkan SH-225 membuatnya menjadi opsi untuk benda uji tertentu yang lebih tipis atau material bangunan yang sesuai dengan spesifikasi pabrikan.

3. NOVOTEST SH-20

SH-20 memiliki energi tumbukan nominal 196 J dan rentang pengukuran yang dicantumkan sebesar 1–25 MPa. Model ini ditujukan untuk material dengan kekuatan lebih rendah, seperti mortar pada aplikasi yang sesuai.

Rentang di atas merupakan data spesifikasi produk, bukan jaminan bahwa setiap material dapat diuji secara akurat pada seluruh nilai dalam rentang tersebut. Pastikan model dipilih berdasarkan material, dimensi benda uji, prosedur pengujian, dan petunjuk pabrikan.

Spesifikasi Teknis NOVOTEST SH Series

Parameter NOVOTEST SH-225 NOVOTEST SH-75 NOVOTEST SH-20
Rentang pengukuran kuat tekan yang dicantumkan 10–60 MPa 10–60 MPa 1–25 MPa
Energi tumbukan nominal 2.207 J 735 J 196 J
Ketebalan minimum benda uji yang dicantumkan 70 mm atau lebih 50–100 mm 30 mm atau lebih
Akurasi yang dicantumkan 10% (sesuai spesifikasi pabrikan; bukan jaminan ketidakpastian untuk semua kondisi pengujian)
Kekerasan permukaan kerja striker Minimum 60 HRC
Kekasaran permukaan benda uji yang dicantumkan Ra maksimum 40 µm
Radius plunger/indentor 25 mm
Rentang suhu operasi -20 hingga +50 °C
Berat alat Maksimum 1 kg

Catatan spesifikasi: Data di atas dirangkum dari informasi produk dan katalog NOVOTEST yang tersedia. Konfirmasikan kembali kode model, satuan energi tumbukan, rentang suhu, toleransi, dan kelengkapan paket pada penawaran atau datasheet yang berlaku untuk unit yang akan dibeli.

Hal yang Perlu Diperhatikan Saat Melakukan Hammer Test Beton

  • Persiapan permukaan: pilih area yang sesuai dan siapkan permukaan mengikuti prosedur pengujian. Hindari permukaan yang lepas, sangat kasar, terkelupas, atau memiliki lapisan yang dapat memengaruhi hasil.
  • Posisi alat: lakukan tumbukan dengan orientasi yang benar dan konsisten. Arah pengujian dapat memengaruhi interpretasi nilai pantul.
  • Distribusi titik uji: gunakan beberapa titik uji yang tersebar sesuai prosedur yang dipilih. Hindari pengujian berulang terlalu dekat pada titik yang sama.
  • Interpretasi nilai: catat nilai pantul dan kondisi pengujian. Gunakan kurva korelasi yang sesuai dengan alat serta kondisi material.
  • Keputusan teknis: jangan menjadikan satu nilai pantul sebagai satu-satunya dasar untuk menyimpulkan keamanan atau kelayakan struktur.

Standar dan Interpretasi Hasil Pengujian

ASTM C805/C805M membahas pengujian angka pantul beton keras menggunakan rebound hammer. Saat menerapkan standar, gunakan edisi yang berlaku dan ikuti prosedur yang relevan dengan tujuan pengujian. Angka pantul berguna untuk menilai keseragaman relatif dan mendukung estimasi kuat tekan, tetapi tidak dengan sendirinya menggantikan pengujian tekan langsung atau evaluasi struktur oleh tenaga ahli.

Untuk proyek konstruksi, dokumentasikan lokasi titik uji, orientasi alat, kondisi permukaan, nilai pantul, model alat, serta dasar korelasi yang digunakan. Pendekatan ini membantu menjaga keterlacakan hasil dalam kegiatan inspeksi dan pengendalian kualitas.

Produk dan Panduan Terkait Pengujian Konstruksi

Untuk melengkapi inspeksi beton, Anda dapat membaca panduan cara membaca hasil Hammer Test beton dan memahami batas akurasi estimasi kuat tekan.

Jika pekerjaan juga mencakup pemeriksaan posisi tulangan sebelum pengeboran, lihat panduan cara mendeteksi tulangan beton sebelum pengeboran.

Jelajahi juga kategori Alat Uji Beton, Alat NDT, dan Pengujian Bahan Konstruksi untuk melihat instrumen lain yang dapat mendukung inspeksi dan pengendalian kualitas material.

FAQ NOVOTEST SH Series

Apakah Schmidt Hammer mengukur kuat tekan beton secara langsung?

Tidak. Alat mengukur nilai pantul permukaan. Nilai tersebut digunakan untuk memperkirakan kuat tekan melalui kurva atau korelasi yang sesuai. Hasil perlu ditafsirkan dengan mempertimbangkan kondisi material dan prosedur pengujian.

Apa perbedaan model SH-225, SH-75, dan SH-20?

Perbedaan utama yang dicantumkan adalah energi tumbukan: SH-225 sebesar 2.207 J, SH-75 sebesar 735 J, dan SH-20 sebesar 196 J. Pemilihan model harus mengikuti jenis material, ketebalan benda uji, serta rekomendasi pabrikan.

Apakah hasil Hammer Test cukup untuk menyatakan struktur aman?

Tidak dengan sendirinya. Hammer Test merupakan salah satu metode evaluasi material. Kesimpulan mengenai kondisi atau keamanan struktur harus mempertimbangkan data inspeksi lain, persyaratan proyek, dan penilaian tenaga ahli yang kompeten.

DROPSHIPER.CO.ID – SOLUSI ALAT UKUR & UJI DIGITAL TERLENGKAP

Standar Baru Presisi untuk Kebutuhan Industri Anda

Memilih Schmidt Hammer yang sesuai memerlukan pertimbangan jenis material, ketebalan benda uji, rentang pengujian, dan prosedur inspeksi. Hubungi tim perusahaan kami untuk mendiskusikan kebutuhan pengujian beton dan mendapatkan informasi model NOVOTEST SH Series yang sesuai dengan aplikasi proyek Anda.

Sampaikan jenis material, perkiraan ketebalan benda uji, dan tujuan pemeriksaan agar tim perusahaan kami dapat membantu mengarahkan pemilihan instrumen yang tepat.
