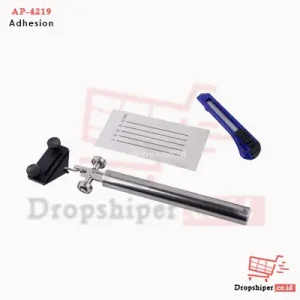

NOVOTEST AP-4219 – Peel Adhesion Tester

Description

NOVOTEST AP-4219 Peel Adhesion Tester adalah alat uji adhesi mekanis yang digunakan untuk mengevaluasi gaya pengelupasan lapisan pelindung, khususnya pita isolasi polimer yang diaplikasikan pada pipa. Pengujian dilakukan dengan mengukur gaya yang diperlukan untuk mengelupas strip lapisan dari permukaan substrat.

Alat ini menggunakan penjepit yang dapat dilepas untuk memegang strip lapisan yang diuji dan dinamometer analog terintegrasi untuk menunjukkan gaya pengelupasan. NOVOTEST AP-4219 dapat membantu kegiatan inspeksi lapisan pelindung dan pengendalian kualitas, dengan catatan metode, jenis lapisan, dan prosedur pengujian harus sesuai dengan kebutuhan pekerjaan.

Fungsi NOVOTEST AP-4219

• Mengukur gaya pengelupasan: membantu mengevaluasi gaya yang diperlukan untuk mengelupas strip lapisan pelindung dari permukaan substrat.
• Mengevaluasi adhesi pita isolasi polimer: mendukung pemeriksaan pita atau lapisan isolasi polimer yang digunakan sebagai pelindung pipa, sesuai ruang lingkup penggunaan alat.
• Mendukung inspeksi lapisan pelindung: membantu proses pemeriksaan kualitas aplikasi lapisan dalam pekerjaan pemasangan, pemeliharaan, dan perbaikan.
• Mengamati karakter kegagalan lapisan: pemeriksaan visual setelah pengelupasan dapat membantu mengidentifikasi kegagalan adhesif, kohesif, atau campuran.

Fitur NOVOTEST AP-4219 Peel Adhesion Tester

• Dinamometer analog terintegrasi: menunjukkan gaya pengelupasan melalui skala pada instrumen.
• Penjepit yang dapat dilepas: digunakan untuk memegang strip material yang akan dikupas.
• Pengaturan sudut pengelupasan: mendukung penyesuaian posisi pengujian sesuai rancangan alat dan prosedur yang digunakan.
• Konstruksi baja tahan karat: dirancang untuk penggunaan berulang dalam kegiatan pengujian.
• Desain mekanis portabel: mendukung pemeriksaan di lokasi kerja apabila kondisi dan prosedur pengujian memungkinkan.

Spesifikasi dan Prosedur Pengujian NOVOTEST AP-4219

Informasi berikut menjelaskan karakteristik dan prosedur yang dikaitkan dengan model AP-4219. Sebelum dijadikan dasar penerimaan pekerjaan, cocokkan rincian ini dengan manual resmi, jenis lapisan, lebar strip, dan spesifikasi proyek.

Catatan: Rentang ukur, satuan skala, resolusi, toleransi, dimensi, berat, dan status kalibrasi perlu dikonfirmasi melalui datasheet atau dokumen resmi unit yang ditawarkan. Gaya pengelupasan tidak boleh langsung disamakan dengan nilai adhesi per satuan lebar tanpa memperhatikan metode perhitungan dan satuan yang berlaku.

Prinsip Kerja Peel Adhesion Tester

Pengujian dilakukan dengan menyiapkan strip lapisan pelindung sesuai prosedur, kemudian menjepit bagian strip yang akan dikupas pada alat. Gaya pengelupasan diberikan menggunakan mekanisme penarik, sedangkan dinamometer digunakan untuk membaca gaya yang terukur.

Prosedur yang dipublikasikan untuk AP-4219 menyebutkan pengelupasan strip sepanjang 100 mm dan pengukuran pada tiga titik dengan jarak antartitik sekurang-kurangnya 0,5 m. Rincian tersebut perlu dicocokkan dengan manual resmi dan persyaratan pengujian yang berlaku sebelum diterapkan di lapangan.

Memahami Karakter Kegagalan Lapisan

• Kegagalan adhesif: lapisan terlepas pada antarmuka antara lapisan dan substrat atau antara dua lapisan.
• Kegagalan kohesif: kerusakan terjadi di dalam material lapisan atau perekat itu sendiri.
• Kegagalan campuran: pengujian menunjukkan kombinasi karakter kegagalan adhesif dan kohesif.

Pengamatan visual terhadap karakter kegagalan melengkapi pembacaan gaya pengelupasan. Interpretasi hasil tetap perlu mempertimbangkan kondisi permukaan, jenis material, persiapan sampel, dan kriteria penerimaan proyek.

Aplikasi NOVOTEST AP-4219

• Inspeksi adhesi pita isolasi polimer pada pipa.
• Pemeriksaan lapisan pelindung pada pekerjaan pemasangan dan perbaikan pipa.
• Pengendalian kualitas aplikasi material isolasi atau lapisan pelindung yang sesuai dengan metode pengelupasan.
• Pemeriksaan lapangan atau laboratorium apabila metode pengujian sesuai dengan desain instrumen dan prosedur yang berlaku.

Perbedaan Pengujian Adhesi dan Pengukuran Ketebalan DFT

Pengujian adhesi dan pengukuran ketebalan lapisan kering atau Dry Film Thickness (DFT) merupakan dua pemeriksaan yang berbeda. NOVOTEST AP-4219 mengevaluasi gaya pengelupasan lapisan, sedangkan alat ukur DFT digunakan untuk mengukur ketebalan lapisan kering pada substrat yang sesuai dengan prinsip kerja sensornya.

Untuk memahami metode pengukuran ketebalan cat, pemilihan alat, dan hal-hal yang perlu diperhatikan saat inspeksi, baca panduan Cara Mengukur DFT Cat dan Memilih Alat Ukur yang Tepat. Kedua pemeriksaan ini dapat saling melengkapi dalam pengendalian kualitas coating, tetapi hasilnya tidak dapat saling menggantikan.

Hal yang Perlu Diperhatikan Sebelum Pengujian

• Pastikan jenis lapisan dan substrat sesuai dengan ruang lingkup penggunaan AP-4219.
• Ikuti ketentuan persiapan strip, lebar strip, panjang pengelupasan, sudut pengelupasan, dan jarak titik pengukuran yang ditetapkan dalam prosedur resmi.
• Periksa kondisi instrumen dan status kalibrasi atau verifikasi pengukuran sesuai sistem mutu yang berlaku.
• Catat nilai gaya, lokasi pengujian, kondisi lapisan, dan karakter kegagalan untuk mendukung penelusuran hasil.
• Bandingkan hasil dengan kriteria penerimaan yang ditetapkan dalam spesifikasi proyek atau standar pengujian yang benar-benar berlaku.

Pilihan Alat untuk Inspeksi Coating

Kebutuhan inspeksi lapisan dapat mencakup pengukuran ketebalan, pemeriksaan adhesi, dan pendeteksian diskontinuitas. Setiap metode memiliki tujuan, batas penggunaan, dan prosedur yang berbeda. Pemilihan alat perlu mempertimbangkan jenis coating, material substrat, kondisi permukaan, serta persyaratan inspeksi.

Untuk melihat pilihan alat yang berkaitan dengan pengujian lapisan, kunjungi kategori Coating Testing.

Bacaan Terkait Inspeksi Material dan NDT

Apabila pekerjaan Anda juga mencakup inspeksi sambungan las, pelajari UT vs MPI: Perbedaan Metode NDT untuk Inspeksi Las. Artikel tersebut membahas perbedaan Ultrasonic Testing (UT) dan Magnetic Particle Inspection (MPI), yang memiliki prinsip serta tujuan pemeriksaan berbeda dari pengujian adhesi lapisan menggunakan AP-4219.

FAQ NOVOTEST AP-4219

1. Apa fungsi utama NOVOTEST AP-4219?

NOVOTEST AP-4219 digunakan untuk mengukur gaya pengelupasan lapisan pelindung dan mengevaluasi adhesi, terutama pada pita isolasi polimer yang digunakan untuk melindungi pipa.

2. Apakah AP-4219 sama dengan pull-off adhesion tester?

Tidak. AP-4219 menggunakan metode pengelupasan atau peel adhesion, sedangkan pull-off adhesion tester mengukur gaya tarik yang diberikan tegak lurus terhadap permukaan melalui sistem pengujian berbeda. Pemilihan alat harus mengikuti metode inspeksi yang dibutuhkan.

3. Apakah hasil pengujian langsung menyatakan lapisan memenuhi standar?

Tidak secara otomatis. Hasil perlu dievaluasi berdasarkan metode pengujian, kondisi sampel, dan kriteria penerimaan yang berlaku. Klaim kesesuaian terhadap standar tertentu harus didukung dokumentasi alat dan prosedur yang relevan.
