Pengujian kekerasan material secara non-destruktif (NDT) di lapangan memerlukan instrumen yang tidak hanya mendukung pengukuran yang konsisten, tetapi juga memiliki mobilitas dan fleksibilitas operasional yang sesuai dengan kondisi benda uji. Pada inspeksi struktur baja, pipa, bejana tekan, komponen mesin, hingga bagian dengan akses terbatas, penggunaan hardness tester portabel dapat menjadi pilihan praktis ketika benda uji tidak memungkinkan dibawa ke laboratorium.
Namun, pemilihan perangkat tidak cukup hanya berdasarkan rentang kekerasan atau jumlah skala yang tersedia. Metode pengukuran, karakteristik material, bentuk dan ketebalan benda uji, kondisi permukaan, akses pengukuran, serta standar yang digunakan harus dipertimbangkan secara bersamaan agar hasil pengukuran dapat digunakan secara tepat.
Jenis Hardness Tester Portabel Berdasarkan Metode Pengujian
Secara umum, pemilihan hardness tester portabel perlu dimulai dari metode pengukuran yang sesuai dengan karakteristik benda uji. Dua metode yang banyak digunakan pada perangkat portabel adalah Leeb dan Ultrasonic Contact Impedance (UCI).
Metode Leeb
Metode Leeb merupakan metode kekerasan dinamis atau rebound. Prinsipnya menggunakan respons tumbukan pada permukaan benda uji untuk menentukan nilai kekerasan Leeb. ASTM A956/A956M-22 mencakup pengujian kekerasan Leeb pada baja, baja cor, dan besi cor, termasuk ketentuan terkait verifikasi instrumen dan kalibrasi blok uji standar.
ISO 16859-1:2015 juga menetapkan metode pengujian kekerasan Leeb untuk material logam dan mencakup tujuh skala Leeb. Standar tersebut masih berstatus current setelah review pada 2026.
Dalam praktik lapangan, sistem Leeb dapat menggunakan beberapa jenis impact device. Pemilihannya perlu disesuaikan dengan bentuk, massa, ketebalan, akses permukaan, serta prosedur pengujian yang digunakan.
Metode UCI
Metode Ultrasonic Contact Impedance (UCI) menggunakan penetrator berlian dan perubahan impedansi kontak untuk menentukan nilai kekerasan yang kemudian dapat dikonversikan ke skala umum seperti HV atau HRC. ASTM A1038-26 secara khusus mencakup pengujian kekerasan portabel menggunakan metode UCI.
ASTM A1038-26 menjelaskan bahwa pengujian UCI merupakan penentuan kondisi kekerasan pada permukaan yang disentuh. Hasil pada satu lokasi tidak secara otomatis mewakili lokasi lain atau kondisi material di bawah permukaan. Standar tersebut juga menyatakan bahwa metode UCI dapat digunakan pada komponen berukuran besar maupun kecil dan pada lokasi yang sulit diakses.
Karakteristik tersebut membuat UCI relevan untuk aplikasi seperti roda gigi, area dengan akses terbatas, komponen berukuran kecil, serta permukaan yang membutuhkan jejak pengujian relatif kecil. Namun, kesesuaian aktual tetap harus dinilai berdasarkan material, geometri, kondisi permukaan, probe, dan prosedur pengujian.
Standar Hardness Tester Portabel: ASTM dan ISO
Standar pengujian harus menjadi salah satu dasar utama ketika memilih hardness tester portabel. Perangkat yang memiliki banyak fungsi belum tentu sesuai untuk seluruh metode atau standar pengujian.
| Standar | Metode | Fokus |
|---|---|---|
| ASTM A956/A956M-22 | Leeb | Pengujian kekerasan Leeb pada baja, baja cor, dan besi cor serta verifikasi instrumen. |
| ASTM A1038-26 | UCI | Pengujian kekerasan portabel menggunakan metode Ultrasonic Contact Impedance. |
| ISO 16859-1:2015 | Leeb | Metode pengujian kekerasan Leeb pada material logam. |
| ISO 16859-2:2015 | Leeb | Verifikasi dan kalibrasi perangkat pengujian Leeb. |
Referensi resmi dapat diperiksa melalui ASTM A956/A956M-22, ASTM A1038-26, serta ISO 16859-1:2015. Untuk verifikasi dan kalibrasi perangkat Leeb, ISO 16859 juga memiliki bagian tersendiri, yaitu ISO 16859-2:2015.
SOP Pengujian Hardness Tester Portabel di Lapangan
Penerapan hardness tester portabel tidak hanya bergantung pada spesifikasi perangkat. Persiapan benda uji, verifikasi alat, pemilihan probe, posisi pengukuran, dan pencatatan hasil juga memengaruhi keterbandingan data.
1. Persiapan Permukaan
Bersihkan area pengukuran dari kontaminan yang dapat mengganggu kontak atau respons pengukuran, seperti minyak, kotoran, karat, lapisan yang tidak relevan, atau material permukaan yang tidak stabil.
Permukaan harus memiliki kondisi yang sesuai dengan metode dan probe yang digunakan. Untuk permukaan kasar, lengkung, atau tidak stabil, operator perlu mempertimbangkan metode persiapan dan aksesori pendukung sebelum melakukan pengukuran.
2. Verifikasi Sebelum Pengukuran
Lakukan verifikasi menggunakan blok uji atau prosedur pemeriksaan yang sesuai dengan instrumen, standar, dan prosedur internal yang berlaku. Tujuannya adalah memastikan respons perangkat berada dalam kondisi yang dapat diterima sebelum pengukuran seri dilakukan.
Verifikasi tidak boleh dianggap sebagai pengganti kalibrasi. Interval dan metode kalibrasi harus mengikuti ketentuan yang berlaku pada perangkat, sistem mutu, laboratorium, atau prosedur inspeksi yang digunakan.
3. Pemilihan Probe dan Posisi Pengukuran
Pilih probe berdasarkan material, bentuk benda uji, ketebalan, kondisi permukaan, serta metode pengujian.
Pada metode UCI, penetrator harus ditempatkan secara stabil pada area pengukuran. Untuk permukaan datar, penggunaan aksesori atau nozzle yang membantu menjaga posisi probe dapat mengurangi pengaruh operator.
Pada metode Leeb, arah pengukuran dan faktor koreksi harus mengikuti instrumen serta prosedur yang digunakan. Jangan menganggap seluruh arah pengukuran menghasilkan kondisi yang identik tanpa memperhatikan konfigurasi perangkat.
4. Pengukuran Multi-Titik
Pengukuran pada beberapa titik dapat digunakan untuk mengevaluasi konsistensi dan variasi kekerasan pada area inspeksi. Jumlah titik pengukuran tidak sebaiknya ditentukan hanya berdasarkan kebiasaan, tetapi mengikuti standar, gambar kerja, spesifikasi proyek, prosedur QA/QC, atau inspection test plan yang berlaku.
Hindari melakukan pengukuran berulang terlalu dekat pada lokasi yang sama apabila metode dan prosedur pengujian mensyaratkan jarak tertentu antarbekas pengujian.
Parameter Kritis dalam Memilih Hardness Tester Portabel
Selain metode pengujian, beberapa parameter teknis berikut perlu diperiksa sebelum menentukan perangkat.
| Parameter | Hal yang Perlu Diperiksa | Dampak terhadap Pemilihan |
|---|---|---|
| Metode | Leeb, UCI, atau kombinasi | Menentukan prinsip pengukuran dan jenis probe. |
| Material | Baja, besi cor, material lain, atau material khusus | Menentukan metode, skala, dan kebutuhan kalibrasi material. |
| Geometri | Datar, silinder, radius, gear, groove, area sulit dijangkau | Menentukan bentuk probe dan aksesori yang diperlukan. |
| Ketebalan dan massa | Dimensi dan kekakuan benda uji | Benda uji yang terlalu tipis, ringan, atau fleksibel dapat memengaruhi kestabilan pengukuran. |
| Kondisi permukaan | Halus, kasar, terlapisi, berkarat, atau telah dikerjakan | Menentukan kebutuhan preparasi dan pilihan probe. |
| Skala kekerasan | HRC, HB, HV, HLD, dan lainnya | Pastikan skala tersedia dan sesuai dengan kebutuhan pelaporan. |
| Dokumentasi data | Memori, ekspor data, koneksi PC, atau aplikasi | Penting untuk inspeksi dengan banyak titik pengukuran dan kebutuhan traceability. |
Memilih Impact Device untuk Hardness Tester Metode Leeb
Pada hardness tester portabel berbasis Leeb, jenis impact device merupakan parameter penting. Tipe D, DC, DL, D+15, G, C, dan tipe lainnya memiliki konfigurasi dan karakteristik aplikasi yang berbeda.
Pemilihannya sebaiknya tidak dilakukan hanya berdasarkan nama material. Operator perlu melihat bentuk benda uji, lokasi pengukuran, akses ke permukaan, massa dan ketebalan benda uji, serta persyaratan metode yang digunakan.
Untuk aplikasi yang membutuhkan pengukuran pada lokasi sulit dijangkau, probe dengan konfigurasi khusus dapat memberikan akses yang lebih sesuai. Namun, kesesuaian tersebut tetap perlu dikonfirmasi terhadap manual instrumen dan standar pengujian.

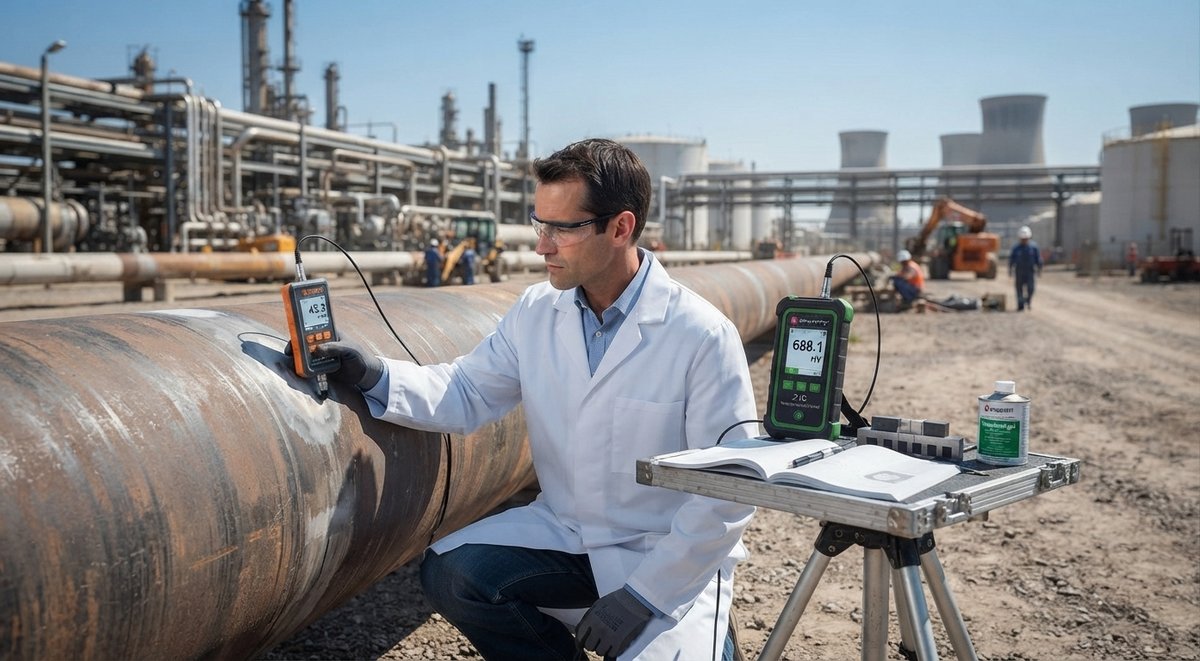

Aplikasi Hardness Tester Portabel di Lapangan
Hardness tester portabel dapat digunakan dalam berbagai kegiatan inspeksi, antara lain:
- Inspeksi kekerasan komponen baja dan material logam.
- Verifikasi kondisi material setelah proses perlakuan panas.
- Pemeriksaan komponen mesin dan bagian hasil manufaktur.
- Inspeksi pipa, struktur, dan komponen industri yang sulit dipindahkan.
- Pemeriksaan area dengan akses terbatas.
- Verifikasi kekerasan pada area tertentu dalam kegiatan QA/QC dan NDT.
- Pemeriksaan komponen dengan kebutuhan dokumentasi hasil pengukuran secara sistematis.
Kesalahan Umum Saat Menggunakan Hardness Tester Portabel
Permukaan Belum Dipersiapkan
Kontaminasi, karat, lapisan permukaan, atau kekasaran berlebih dapat memengaruhi respons pengukuran. Persiapan permukaan harus mengikuti metode dan kondisi benda uji.
Benda Uji Tidak Stabil
Pada benda uji yang tipis, ringan, atau memiliki kekakuan rendah, getaran dan pergerakan dapat memengaruhi hasil. Gunakan penyangga atau metode pemasangan yang sesuai apabila dipersyaratkan.
Probe Tidak Sesuai
Penggunaan probe yang tidak sesuai dengan geometri atau kondisi permukaan dapat menghasilkan data yang kurang konsisten. Pemilihan probe harus mempertimbangkan karakteristik benda uji dan metode pengujian.
Mengabaikan Arah Pengukuran
Pada metode Leeb, arah pengukuran merupakan salah satu faktor yang perlu diperhatikan. Gunakan faktor koreksi atau pengaturan instrumen sesuai dengan konfigurasi perangkat dan prosedur yang berlaku.
Menganggap Konversi Skala sebagai Nilai Absolut
Nilai hasil konversi dari satu skala kekerasan ke skala lain harus dipahami sesuai metode, material, tabel konversi, dan ketentuan standar yang digunakan. Jangan memperlakukan hasil konversi sebagai pengukuran langsung dari metode lain tanpa memperhatikan batasannya.
Troubleshooting Hasil Pengukuran yang Tidak Konsisten
| Gejala | Kemungkinan Penyebab | Tindakan |
|---|---|---|
| Hasil berubah signifikan antar titik | Variasi material, permukaan, posisi, atau preparasi | Periksa kondisi permukaan dan ulangi pengukuran sesuai prosedur. |
| Nilai terlalu rendah atau tinggi | Permukaan tidak sesuai, probe tidak tepat, atau faktor koreksi tidak diterapkan | Periksa metode, probe, arah pengukuran, dan kondisi benda uji. |
| Data tidak stabil pada benda tipis | Getaran atau dukungan benda uji tidak memadai | Tambahkan penyangga atau gunakan konfigurasi pengujian yang sesuai. |
| Hasil berbeda setelah pengujian ulang | Perubahan posisi, operator, atau kondisi kontak | Standarkan posisi probe dan ulangi verifikasi sebelum seri pengukuran. |
Bagaimana Menentukan Hardness Tester Portabel yang Tepat?
Pemilihan hardness tester portabel sebaiknya dilakukan melalui urutan evaluasi berikut:
- Tentukan material yang akan diuji. Pastikan perangkat dan metode mendukung material tersebut.
- Tentukan standar atau prosedur inspeksi. Misalnya ASTM A956/A956M-22 untuk aplikasi Leeb atau ASTM A1038-26 untuk metode UCI.
- Evaluasi bentuk dan akses benda uji. Periksa apakah permukaan datar, melengkung, berada di dalam pipa, groove, gear, atau area sulit dijangkau.
- Periksa ketebalan, massa, dan kekakuan. Faktor ini penting terutama untuk benda uji yang tipis atau ringan.
- Pilih probe yang sesuai. Untuk Leeb, perhatikan jenis impact device. Untuk UCI, perhatikan beban probe dan konfigurasi aksesori.
- Tentukan skala hasil yang dibutuhkan. Pastikan skala pengukuran atau konversi yang diperlukan tersedia dan sesuai dengan metode.
- Periksa kebutuhan dokumentasi. Untuk inspeksi dengan banyak titik, fitur penyimpanan dan ekspor data dapat membantu traceability.
- Pastikan verifikasi dan kalibrasi dapat dilakukan. Periksa dukungan blok uji, sertifikat, prosedur verifikasi, serta kebutuhan kalibrasi instrumen.
Dengan pendekatan tersebut, pemilihan perangkat tidak hanya berdasarkan harga atau jumlah fitur, tetapi berdasarkan kesesuaian antara metode, benda uji, standar, dan kebutuhan inspeksi.
Hardness Tester Portabel untuk Kebutuhan QA/QC dan NDT
Untuk kebutuhan inspeksi industri, pemilihan perangkat perlu mempertimbangkan keseluruhan sistem pengukuran. Instrumen, probe, benda uji, preparasi permukaan, operator, prosedur, verifikasi, dan dokumentasi merupakan bagian yang saling berkaitan.
Sebagai contoh, NOVOTEST T-U2 merupakan perangkat UCI yang menurut spesifikasi manufacturer mendukung probe 10N, 50N, dan 98N, dengan skala HRC, HB, HV, dan MPa serta kalibrasi pabrik untuk steel. Manufacturer juga mencantumkan dukungan ASTM A1038 dan penyimpanan hasil pengukuran pada perangkat.
Spesifikasi tersebut merupakan klaim dan konfigurasi dari manufacturer. Kesesuaian aktual dengan kebutuhan proyek tetap harus diperiksa terhadap standar, material, geometri benda uji, prosedur inspeksi, dan persyaratan sistem mutu yang berlaku.
Lihat kategori Hardness Tester Portabel di Dropshiper untuk membandingkan pilihan perangkat berdasarkan metode dan kebutuhan pengujian.
Kesimpulan Teknis
Memilih hardness tester portabel yang tepat membutuhkan lebih dari sekadar melihat rentang pengukuran dan jumlah skala. Metode Leeb dan UCI memiliki prinsip, karakteristik aplikasi, probe, serta persyaratan pengukuran yang berbeda.
ASTM A956/A956M-22 dapat menjadi acuan untuk pengujian Leeb pada material yang dicakup standar, sedangkan ASTM A1038-26 menjadi acuan untuk metode UCI. ISO 16859-1:2015 dan ISO 16859-2:2015 juga relevan untuk pengujian serta verifikasi perangkat Leeb.
Karena itu, perangkat sebaiknya dipilih berdasarkan material, geometri, ketebalan dan kekakuan benda uji, kondisi permukaan, akses pengukuran, metode pengujian, standar acuan, kebutuhan skala, serta kebutuhan dokumentasi data. Pendekatan tersebut membantu menghasilkan data inspeksi yang lebih konsisten dan dapat ditelusuri sesuai prosedur yang digunakan.
