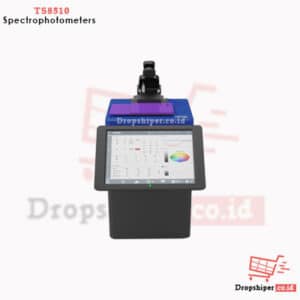

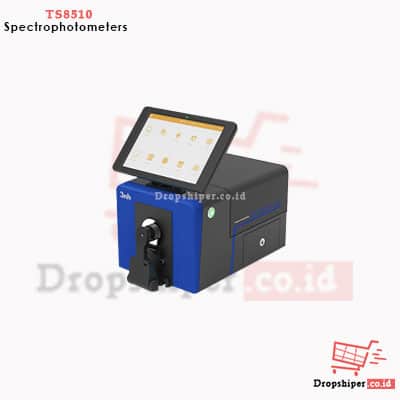

TS8510 Alat Ukur Spektrofoto Grating Benchtop

TS8510 Alat Ukur Spektrofoto Grating Benchtop merupakan instrumen analisis warna yang dirancang untuk mendukung pengukuran reflektansi, transmitansi, dan karakteristik warna material. Perangkat ini menggunakan sistem pemisahan spektral concave grating dan sensor gambar CMOS susunan ganda untuk memperoleh data spektral yang dapat digunakan dalam evaluasi warna serta pengendalian mutu (quality control/QC).

TS8510 menggunakan geometri pengukuran reflektansi D/8 dengan pilihan SCI (Specular Component Included) dan SCE (Specular Component Excluded). Berdasarkan spesifikasi produk yang diberikan, perangkat ini juga mendukung pengukuran transmitansi D/0, berbagai ruang warna, formula perbedaan warna, serta indeks kolorimetri untuk kebutuhan analisis material.

Manfaat TS8510 untuk Pengendalian Mutu Warna

• Membandingkan warna dengan standar acuan: membantu mengevaluasi perbedaan warna antara sampel produksi dan sampel referensi berdasarkan parameter pengukuran yang dipilih.
• Memeriksa konsistensi antar-batch: mendukung pemeriksaan variasi warna selama proses produksi sehingga hasil pengukuran dapat menjadi bagian dari dokumentasi QC.
• Menganalisis reflektansi dan transmitansi: membantu mempelajari karakteristik optik sampel yang sesuai dengan metode dan konfigurasi instrumen.
• Mendukung evaluasi perbedaan warna: menyediakan sejumlah formula ΔE untuk membantu menilai perbedaan warna sesuai metode evaluasi yang digunakan.
• Menyimpan dan mengelola data: mendukung pencatatan hasil pengukuran dan, dengan perangkat lunak yang kompatibel, analisis serta pembuatan laporan.

Hasil pengukuran perlu ditafsirkan berdasarkan jenis material, persiapan sampel, geometri pengukuran, iluminan, sudut pengamat, dan metode evaluasi yang digunakan. Nilai warna yang dihasilkan tidak secara otomatis membuktikan bahwa suatu produk telah memenuhi semua persyaratan mutu atau standar tertentu.

Fitur Utama TS8510 Spektrofotometer Benchtop

1. Geometri D/8 dengan Pilihan SCI dan SCE

Dalam pengukuran reflektansi, geometri D/8 menggunakan pencahayaan tersebar dan pengamatan pada sudut 8°. Mode SCI mencakup komponen spekular, sedangkan mode SCE mengecualikan komponen spekular sesuai prinsip pengukuran masing-masing. Perbedaan mode ini dapat memengaruhi hasil pembacaan, terutama pada material dengan karakteristik permukaan atau kilap yang berbeda.

Untuk pengukuran transmitansi, spesifikasi produk mencantumkan geometri D/0. Ketersediaan mode, konfigurasi optik, dan dukungan sumber UV perlu dipastikan sesuai unit yang ditawarkan.

2. Sistem Grating Cekung dan Sensor CMOS Susunan Ganda

TS8510 menggunakan sistem pemisahan spektral concave grating dan sensor gambar CMOS 256 elemen dalam susunan ganda. Konfigurasi ini mendukung pengambilan data spektral untuk perhitungan nilai warna dan analisis reflektansi atau transmitansi. Kinerja aktual tetap bergantung pada karakteristik instrumen dan kondisi pengukuran.

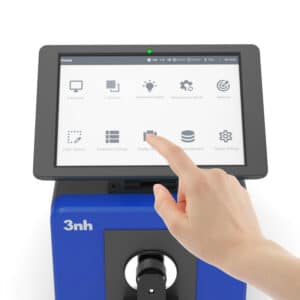

3. Layar Putar 10,5 Inci

Layar berukuran 10,5 inci yang dapat diputar membantu pengguna mengakses menu, melihat data pengukuran, dan meninjau hasil analisis. Antarmuka ini dirancang untuk memudahkan pengoperasian instrumen benchtop dalam lingkungan laboratorium atau area pemeriksaan mutu.

4. Pilihan Apertur untuk Berbagai Ukuran Sampel

Spesifikasi yang diberikan mencantumkan pilihan apertur reflektansi nominal 4 mm, 8 mm, 15 mm, dan 25,4 mm. Perangkat juga mencantumkan konfigurasi pengukuran transmitansi dengan apertur 25,4 mm. Pemilihan apertur perlu disesuaikan dengan ukuran area ukur, homogenitas, tekstur, dan bentuk sampel.

Data produsen juga menyebutkan identifikasi otomatis apertur dan kemungkinan penyesuaian konfigurasi. Pastikan pilihan apertur serta aksesori yang tersedia pada unit aktual sebelum melakukan pemesanan.

5. Analisis Ruang Warna dan Formula Perbedaan Warna

TS8510 mendukung berbagai ruang warna, antara lain CIE Lab, XYZ, Yxy, LCh, CIE LUV, sRGB, dan HunterLab. Formula perbedaan warna yang tercantum meliputi ΔE*ab, ΔE*uv, ΔE*94, ΔE*CMC, ΔE*00, DIN ΔE99, dan ΔE Hunter.

Formula yang berbeda dapat menghasilkan nilai perbedaan warna yang berbeda pula. Untuk pemeriksaan kesesuaian produk, gunakan formula dan batas penerimaan yang ditetapkan dalam prosedur QC atau spesifikasi pelanggan.

6. Indeks Kolorimetri untuk Aplikasi Khusus

Daftar fitur produk mencakup sejumlah indeks tambahan, seperti indeks keputihan (WI), kekuningan (YI), metamerisme, opasitas, kabut atau haze, kekuatan warna, indeks warna cairan, serta parameter warna untuk aplikasi tertentu. Ketersediaan beberapa fungsi analisis disebut bergantung pada perangkat lunak komputer.

Karena itu, konfirmasikan fungsi yang benar-benar tersedia pada unit dan paket perangkat lunak yang ditawarkan, terutama jika pengukuran ditujukan untuk aplikasi farmakope, minuman, gula, atau pengujian material transparan.

7. Sumber Cahaya LED dan Rentang Spektral

Spesifikasi TS8510 mencantumkan rentang panjang gelombang 360–780 nm dengan interval 10 nm dan lebar semibandwidth 5 nm. Daftar iluminan yang tersedia meliputi beberapa kondisi standar serta sumber cahaya LED yang tercantum dalam data produk.

Rentang spektral tersebut tidak dengan sendirinya menjamin kesesuaian untuk semua aplikasi yang membutuhkan respons UV. Jika pengukuran melibatkan bahan fluoresen atau material sensitif UV, pastikan konfigurasi sumber cahaya, mode UV, dan metode pengujian sesuai dengan kebutuhan aplikasi.

8. Kamera Penentu Area Ukur dan Pengukuran Multi-Posisi

Data produk menyebutkan fitur kamera untuk membantu pengguna menentukan lokasi area pengukuran. Spesifikasi juga mencantumkan desain yang mendukung pengukuran reflektansi dan transmitansi. Untuk sampel dengan ketebalan tertentu, batas dimensi dan konfigurasi dudukan perlu diperiksa sebelum digunakan.

9. Konektivitas dan Manajemen Data

TS8510 dilengkapi antarmuka USB dan Bluetooth® 5.0 serta kapasitas penyimpanan yang dicantumkan sebesar 64–128 GB. Data produk menyebutkan kapasitas penyimpanan lebih dari 100.000 hasil pengukuran. Integrasi dengan perangkat lunak manajemen warna SQCX dapat mendukung pengolahan data dan pembuatan laporan, bergantung pada versi perangkat lunak serta fungsi yang disertakan dalam paket penjualan.

Aplikasi TS8510 di Berbagai Industri

Industri Cat dan Tinta

TS8510 dapat membantu membandingkan warna hasil formulasi cat atau tinta dengan sampel acuan. Data perbedaan warna dapat digunakan untuk mengevaluasi konsistensi antar-batch, selama sampel, metode pengukuran, dan kondisi permukaan dibuat sebanding.

Industri Tekstil dan Garmen

Dalam pemeriksaan kain atau material tekstil, alat ini dapat membantu mengevaluasi perbedaan warna antarbets produksi atau antara sampel dan standar warna. Tekstur, arah serat, pola permukaan, dan kondisi sampel perlu diperhatikan karena dapat memengaruhi hasil pengukuran.

Industri Plastik dan Kemasan

TS8510 dapat mendukung pemeriksaan warna bahan plastik dan produk kemasan. Untuk material transparan atau tembus cahaya, mode transmitansi dapat dipertimbangkan jika sesuai dengan konfigurasi instrumen dan karakteristik sampel. Untuk material opak, pemilihan mode reflektansi perlu disesuaikan dengan prosedur QC.

Industri Percetakan dan Pewarnaan

Pengukuran warna dapat membantu mengevaluasi kesesuaian hasil cetak atau pewarnaan terhadap referensi yang ditetapkan. Penggunaan ruang warna dan formula ΔE yang konsisten membantu membandingkan hasil inspeksi dari waktu ke waktu.

Industri dengan Kebutuhan Analisis Material Khusus

Indeks kolorimetri tambahan yang tercantum dalam spesifikasi dapat relevan untuk aplikasi tertentu, misalnya evaluasi warna cairan, kabut, atau parameter warna khusus. Namun, fungsi tersebut perlu diverifikasi berdasarkan perangkat lunak, aksesori, metode uji, dan persyaratan industri yang berlaku.

Spesifikasi TS8510 Alat Ukur Spektrofoto Grating Benchtop

Sistem Optik dan Pengukuran

Ruang Warna dan Indeks Analisis

Repetabilitas dan Kesalahan Antar-Instrumen

Angka di atas merupakan nilai yang dicantumkan dalam data spesifikasi produk dan berlaku berdasarkan kondisi pengujian yang disebutkan. Nilai tersebut tidak boleh ditafsirkan sebagai jaminan hasil yang sama untuk seluruh material, konfigurasi, atau kondisi pengukuran.

Dimensi, Daya, dan Lingkungan Kerja

Standar Pengukuran dan Verifikasi Spesifikasi

Geometri D/8, mode SCI/SCE, serta fitur analisis warna perlu dipilih berdasarkan metode pengukuran yang digunakan dalam proses QC. Pencantuman parameter atau metode dalam daftar spesifikasi tidak dengan sendirinya membuktikan bahwa unit telah disertifikasi atau memenuhi seluruh standar yang relevan.

Sebelum menggunakan TS8510 untuk inspeksi yang mensyaratkan kepatuhan terhadap standar tertentu, mintalah dokumentasi resmi produsen mengenai metode, konfigurasi optik, mode UV, iluminan, sudut pengamat, serta ruang lingkup pengujian yang didukung.

Aksesori TS8510

Aksesori standar yang tercantum:

• Adaptor daya.
• Panduan pengguna.
• USB drive berisi perangkat lunak PC.
• Kabel USB.
• Papan kalibrasi standar dan rongga kalibrasi hitam.
• Baffle hitam transmitansi.
• Tempat sampel.
• Komponen apertur 25,4 mm, 15 mm, 8 mm, dan 4 mm.
• Komponen uji transmitansi dan kuvet.
• Layar putar 10,5 inci.

Aksesori opsional yang tercantum:

• Komponen penjepit uji transmitansi micro-aperture 4 mm.
• Komponen inversi instrumen.
• Cawan kultur.
• Perlengkapan pengujian film.

Konfirmasikan isi paket, jumlah aksesori, dan kompatibilitasnya dengan unit yang ditawarkan sebelum melakukan pemesanan.

Memilih Spektrofotometer untuk Kebutuhan QC

Sebelum memilih instrumen, pertimbangkan jenis material yang diuji, kebutuhan reflektansi atau transmitansi, geometri optik yang disyaratkan, ukuran apertur, serta formula perbedaan warna yang digunakan dalam prosedur kerja. Untuk membandingkan pilihan perangkat, kunjungi kategori Spectrophotometer dan sesuaikan spesifikasi alat dengan kebutuhan aplikasi Anda.
