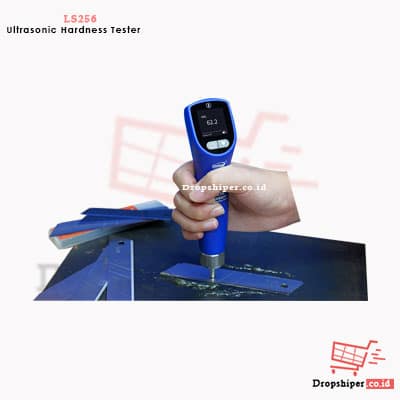

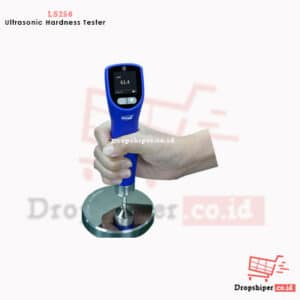

LS256 Alat Ukur Kekerasan Logam Ultrasonik UCI

LS256 Ultrasonic Hardness Tester UCI adalah alat ukur kekerasan logam portabel yang menggunakan metode Ultrasonic Contact Impedance (UCI). Metode ini digunakan untuk mengevaluasi kekerasan permukaan material logam melalui respons kontak indentor, sehingga dapat membantu pemeriksaan komponen presisi, roda gigi, flange, fastener, pelat baja, dan bagian yang sulit dijangkau oleh metode pengujian konvensional.

LS256 mendukung beberapa skala kekerasan, termasuk HV, HRC, HRB, HRA, HS, HL, dan HB. Data produk juga mencantumkan skala HRE dan HRF, yang perlu dikonfirmasi kembali pada datasheet resmi untuk memastikan dukungan skala tersebut pada konfigurasi unit yang ditawarkan.

Dengan gaya uji yang tercantum sebesar 20 N, LS256 dapat dipertimbangkan untuk pengujian pada lokasi yang membutuhkan bekas indentasi relatif kecil. Namun, metode UCI tetap menghasilkan jejak indentasi dan terutama memberikan informasi mengenai kondisi kekerasan pada permukaan yang diuji, bukan kondisi material di bawah permukaan atau keseluruhan komponen.

Fitur LS256 Ultrasonic Hardness Tester UCI

1. Pengujian dengan Bekas Indentasi Relatif Kecil

Metode Ultrasonic Contact Impedance memanfaatkan perubahan impedansi kontak ketika indentor yang bergetar ultrasonik menekan permukaan benda uji. Metode ini dapat membantu pemeriksaan kekerasan pada komponen yang memerlukan jejak pengujian relatif kecil dibandingkan sejumlah metode indentasi konvensional.

Karena tetap meninggalkan bekas indentasi, LS256 tidak dapat dikategorikan sebagai alat yang sama sekali tidak menimbulkan perubahan pada permukaan. Untuk komponen dengan persyaratan finishing atau toleransi permukaan yang ketat, tentukan terlebih dahulu apakah bekas pengujian dapat diterima.

2. Pemeriksaan Lapisan dan Komponen Tipis

Metode UCI dapat digunakan untuk pemeriksaan kekerasan permukaan pada komponen tertentu, termasuk lapisan yang dikeraskan dan permukaan hasil perlakuan panas, apabila ketebalan serta kondisi benda uji memenuhi persyaratan metode. Kesesuaian pengukuran pada lapisan tipis bergantung pada karakteristik lapisan, material dasar, kondisi permukaan, dan dukungan benda uji.

Data yang diberikan menyebutkan massa minimum 300 gram dan ketebalan minimum 5 mm untuk kondisi pengujian tertentu. Apabila sampel berada di bawah batas tersebut, penggunaan grease atau media penghubung tidak otomatis menjamin hasil tetap akurat. Konfirmasikan metode pemasangan, jenis coupling, dan persyaratan dukungan benda uji kepada produsen sebelum melakukan pengukuran.

3. Akurasi dan Repeatability

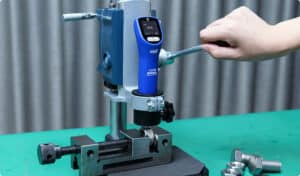

Spesifikasi yang diberikan mencantumkan nilai akurasi ±(4%H + 10 HV) dan ±2,5 HRC, serta repeatability 3%H + 8 HV dan 2 HRC. Nilai tersebut dinyatakan untuk pengujian menggunakan dudukan probe atau fixture stand.

Hasil ketika probe digunakan dengan tangan dapat dipengaruhi kestabilan posisi, tekanan, kondisi permukaan, massa benda uji, serta cara penempatan komponen. Untuk keputusan penerimaan material, cocokkan nilai akurasi dan repeatability dengan datasheet resmi serta dokumen verifikasi alat.

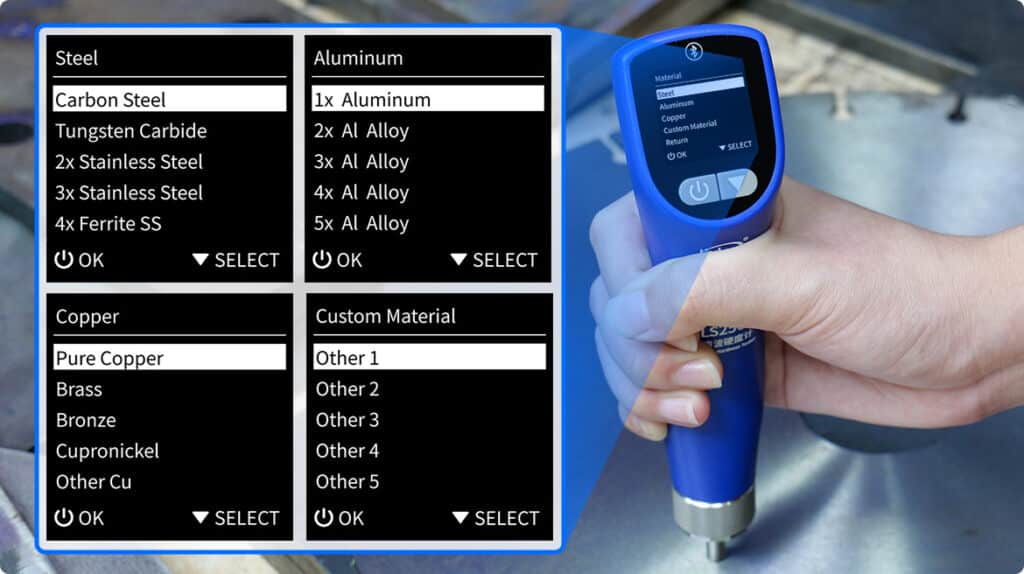

4. Pengoperasian dan Pembacaan Hasil

LS256 dirancang untuk pengukuran kekerasan portabel dengan pembacaan hasil melalui layar instrumen. Data produk menyebutkan hasil dapat ditampilkan dalam sekitar satu detik. Waktu tersebut perlu dibedakan dari keseluruhan waktu pemeriksaan, yang juga mencakup persiapan permukaan, penempatan probe, pengulangan pengukuran, dan evaluasi hasil.

5. Dukungan Dua Probe

Informasi produk menyebutkan konfigurasi dua probe untuk mendukung kebutuhan pengujian pada berbagai bentuk benda uji, seperti permukaan datar, komponen kecil, dan bagian yang tidak beraturan.

[PERLU VERIFIKASI] Pastikan jumlah probe, gaya uji masing-masing probe, bentuk ujung indentor, dan aksesori yang termasuk dalam paket penjualan. Jangan mengasumsikan setiap probe memiliki kemampuan yang identik.

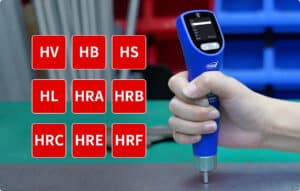

6. Berbagai Skala Kekerasan

LS256 mencantumkan dukungan skala kekerasan HV, HRC, HRB, HRA, HS, HL, dan HB. Data yang diberikan juga mencantumkan HRE dan HRF. Pemilihan skala harus disesuaikan dengan material, rentang kekerasan, dan prosedur pengujian.

Perpindahan skala melalui menu instrumen tidak berarti semua skala diukur secara langsung dengan prinsip yang sama. Sebagian nilai dapat diperoleh melalui konversi. Hasil konversi perlu digunakan secara hati-hati karena hubungan antar-skala dipengaruhi jenis material dan rentang kekerasan.

7. Pemeriksaan dan Penyesuaian Menggunakan Blok Kekerasan

Data produk menyebutkan dukungan penyesuaian menggunakan blok kekerasan acuan. Pemeriksaan atau penyesuaian harus dilakukan mengikuti prosedur produsen, menggunakan blok yang sesuai dengan skala dan rentang pengukuran.

Fungsi penyesuaian pengguna tidak otomatis berarti alat telah memiliki sertifikat kalibrasi atau ketertelusuran pengukuran yang terdokumentasi. Jika alat digunakan untuk audit atau penerimaan material, pastikan persyaratan verifikasi dan kalibrasi yang berlaku dipenuhi.

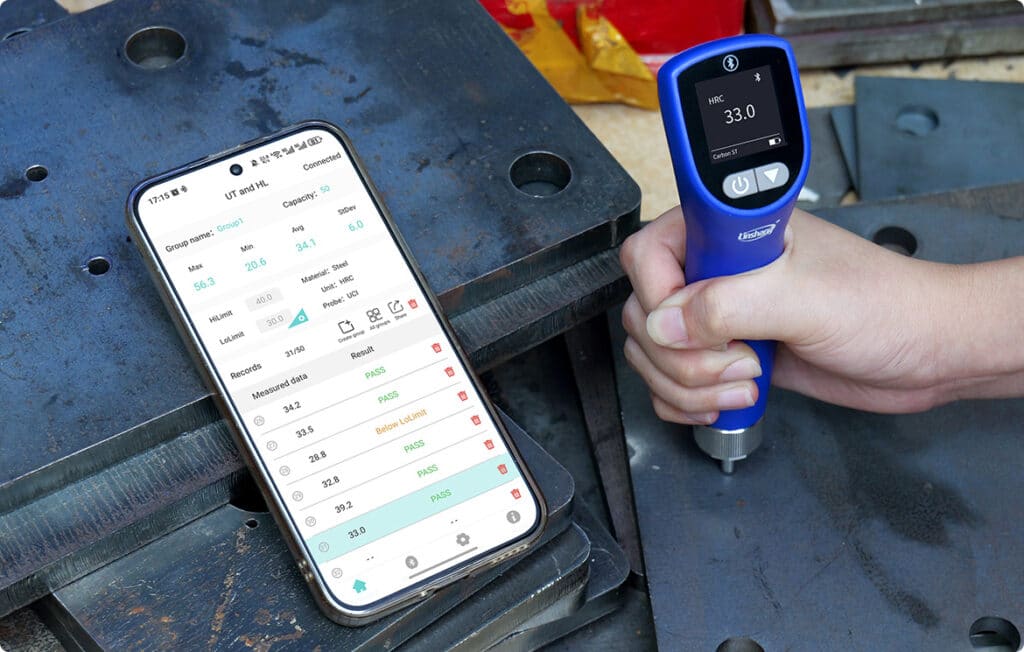

8. Konektivitas Bluetooth

Data produk menyebutkan konektivitas Bluetooth untuk mendukung penggunaan aplikasi seluler, termasuk penyimpanan, visualisasi, dan berbagi data pengukuran.

[PERLU VERIFIKASI] Konfirmasikan nama aplikasi, kompatibilitas sistem operasi, format ekspor, serta fungsi yang benar-benar tersedia pada versi perangkat dan aplikasi yang ditawarkan.

9. Desain Portabel

Dengan dimensi yang tercantum sebesar 185 × 43 × 45 mm dan berat 245 gram, LS256 memiliki format ringkas untuk membantu mobilitas pemeriksaan. Pastikan apakah bobot tersebut mengacu pada unit utama saja atau termasuk probe dan aksesori.

Spesifikasi Teknis LS256 Ultrasonic Hardness Tester UCI

Catatan spesifikasi: tabel ini mengikuti data yang diberikan untuk produk LS256 dan belum merupakan verifikasi independen. Notasi akurasi dan repeatability, definisi H sebagai nilai kekerasan standar, dukungan skala HRE/HRF, serta batas pengujian benda tipis perlu dicocokkan dengan datasheet resmi sebelum dijadikan dasar keputusan teknis.

Aplikasi Pengujian LS256

LS256 dapat dipertimbangkan untuk pemeriksaan kekerasan permukaan pada komponen logam yang sesuai dengan prinsip UCI. Contoh aplikasi yang dicantumkan dalam informasi produk meliputi:

• Cylinder liner: pemeriksaan kekerasan permukaan bagian silinder yang dapat dijangkau probe.

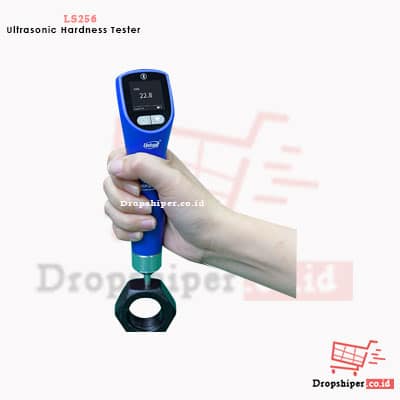

• Flange: pemeriksaan kekerasan pada area permukaan yang sesuai dengan geometri dan kondisi benda uji.
• Fastener: pemeriksaan komponen pengikat logam dengan permukaan dan dimensi yang sesuai.

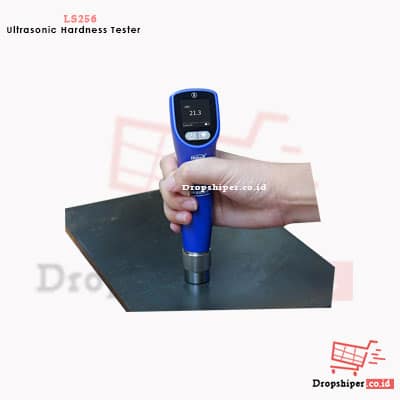

• Steel plate: pemeriksaan kekerasan permukaan pelat baja dengan dukungan benda uji yang memadai.
• Wheel hub: pemeriksaan permukaan komponen hub roda pada lokasi yang dapat dijangkau.
• Surface-hardened layer: pemeriksaan kekerasan permukaan yang telah dikeraskan, dengan mempertimbangkan ketebalan lapisan dan pengaruh material dasar.
• Gear: pemeriksaan pada area gigi atau akar gigi yang sulit dijangkau oleh alat konvensional, jika geometri memungkinkan.
• Cutting disc: pemeriksaan kekerasan pada komponen yang sesuai dengan rentang dan prosedur pengujian.

Alat ini dapat dipertimbangkan untuk kebutuhan industri otomotif, manufaktur baja, fabrikasi logam, workshop QA/QC, maintenance, dan inspeksi lapangan. Kesesuaian aktual harus dinilai berdasarkan material, geometri, kondisi permukaan, dan persyaratan inspeksi.

Hal yang Perlu Diperhatikan Sebelum Menggunakan LS256

• Kondisi permukaan: pastikan area pengujian bersih, cukup rata, dan memenuhi persyaratan metode.
• Dukungan benda uji: sampel tipis atau ringan dapat memerlukan fixture atau dukungan yang sesuai. Jangan mengandalkan grease sebagai jaminan akurasi.
• Ketebalan lapisan: hasil pengukuran permukaan tidak otomatis menunjukkan kekerasan seluruh lapisan atau material di bawahnya.
• Posisi probe: kestabilan, orientasi, dan cara menempatkan probe berpengaruh terhadap keterulangan hasil.
• Pemilihan skala: pastikan skala, rentang, dan dasar konversi sesuai dengan material yang diuji.
• Verifikasi alat: periksa alat menggunakan prosedur dan blok acuan yang sesuai. Konfirmasikan dokumen kalibrasi atau verifikasi apabila diperlukan.
• Dokumentasi: untuk inspeksi formal, pastikan metode, lokasi pengujian, jumlah titik, dan kriteria penerimaan mengikuti prosedur atau spesifikasi proyek.

Metode UCI dan Hubungannya dengan Standar Pengujian

ASTM A1038 membahas metode pengujian kekerasan portabel menggunakan Ultrasonic Contact Impedance (UCI). Standar ini menjelaskan bahwa pengukuran UCI bersifat lokal pada permukaan yang disentuh; hasil di satu titik tidak otomatis mewakili lokasi lain atau memberikan informasi tentang kekerasan di bawah permukaan.

Informasi ruang lingkup tersebut dapat dibaca melalui ASTM A1038-26 di situs resmi ASTM International.

Penyebutan ASTM A1038 dalam artikel ini menjelaskan acuan metode pengujian, bukan pernyataan bahwa LS256 telah tersertifikasi atau terbukti memenuhi seluruh persyaratan standar. Jika produk akan digunakan untuk audit, penerimaan material, atau pelaporan formal, mintalah dokumen teknis dan hasil verifikasi yang sesuai untuk model yang ditawarkan.

Perbedaan Metode UCI dan Leeb

Metode UCI mengukur perubahan impedansi kontak ketika indentor ultrasonik menekan permukaan benda uji, sedangkan metode Leeb menggunakan prinsip tumbukan dan respons pantulan benda penumbuk. Walaupun keduanya dapat digunakan sebagai metode pengujian kekerasan portabel, prinsip kerja dan batasan aplikasinya berbeda.

Untuk memahami perbedaan skala dan batasan konversi, baca artikel Tabel Konversi Skala Kekerasan Leeb. Tabel konversi tidak boleh diterapkan secara otomatis pada semua material, rentang kekerasan, atau hasil pengujian UCI.

FAQ LS256 Ultrasonic Hardness Tester UCI

1. Apa fungsi LS256 Ultrasonic Hardness Tester UCI?

LS256 digunakan untuk pemeriksaan kekerasan permukaan material logam dengan metode UCI. Aplikasinya dapat mencakup komponen presisi, roda gigi, flange, fastener, pelat baja, dan permukaan yang telah dikeraskan, jika kondisi benda uji memenuhi persyaratan metode.

2. Apakah LS256 tidak meninggalkan bekas pada benda uji?

Tidak. Metode UCI menghasilkan bekas indentasi relatif kecil, tetapi tetap meninggalkan jejak pada titik pengujian. Jika permukaan tidak boleh memiliki bekas sama sekali, evaluasi metode alternatif sebelum pengujian.

3. Apakah LS256 dapat digunakan untuk material ultra-tipis?

Kesesuaiannya bergantung pada ketebalan, massa, kekakuan, dukungan benda uji, dan konfigurasi probe. Penggunaan grease atau media coupling tidak otomatis menjamin hasil akurat di bawah batas minimum yang direkomendasikan produsen.

4. Apakah LS256 mendukung skala HRE dan HRF?

Data yang diberikan mencantumkan HRE dan HRF, tetapi keduanya perlu dikonfirmasi pada datasheet resmi LS256. Jangan mencantumkan skala tersebut sebagai fitur yang dipastikan tersedia sebelum konfirmasi produsen.

5. Apakah fitur penyesuaian dengan blok kekerasan berarti alat sudah terkalibrasi?

Tidak otomatis. Penyesuaian pengguna dan kalibrasi atau verifikasi terdokumentasi merupakan hal berbeda. Pastikan dokumen yang diperlukan tersedia jika hasil akan digunakan untuk penerimaan material atau pelaporan resmi.
