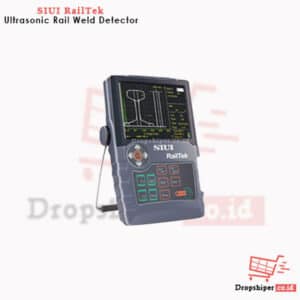

SIUI RailTek Detektor Cacat Rel Digital

Description

SIUI RailTek Detektor Cacat Rel Digital merupakan perangkat portabel modern yang dirancang untuk inspeksi sambungan rel las. Dengan fitur unggulan seperti portabilitas, kemudahan penggunaan, dan keandalan tinggi, alat ini menjadi solusi utama dalam mendeteksi cacat pada kepala rel, pinggang rel, dan bagian bawah rel. RailTek mendukung metode refleksi satu probe maupun inspeksi probe tandem sudut ganda, memberikan fleksibilitas dan akurasi dalam pengujian.

Keunggulan SIUI RailTek:

1. Portabel

Dengan berat hanya sekitar 1,2 kg (termasuk baterai), RailTek sangat cocok untuk pekerjaan di lapangan.

2. Mudah Digunakan

RailTek dirancang dengan antarmuka yang intuitif, dilengkapi beberapa tombol yang didefinisikan secara ringkas dan mudah dioperasikan hanya dengan satu tangan. Ini memastikan efisiensi kerja sekaligus meminimalkan kesalahan operasional.

3. Andal & Berperforma Tinggi

• Deteksi Cacat yang Akurat: Tingkat inspeksi cacat yang tinggi memungkinkan pengujian sambungan rel yang presisi.
• Perekaman Dinamis: Fungsi Cineloop real-time membantu merekam dan menganalisis data secara efisien.
• B-Scan Mark Function: Memungkinkan penandaan sinyal alarm secara otomatis pada gambar B-Scan, meningkatkan efisiensi identifikasi cacat.
• Konsumsi Daya Rendah: Baterai Li-polymer mendukung hingga 6 jam operasi terus-menerus, memastikan alat ini dapat diandalkan selama inspeksi panjang.

Fitur SIUI RailTek Detektor Cacat Rel Digital:

• Maks. tingkat pengambilan sampel 240MHz; Resolusi pengukuran 0,1 mm.
• Laporan ramah pengguna dengan label cepat untuk properti cacat, posisi dan proses pengujian, memungkinkan analisis dan penentuan pasca yang mudah.
• PRF 20 – 500Hz dengan 10 langkah yang dapat disesuaikan: menghindari sinyal gema selama deteksi cacat.
• Gambar B-scan dapat diperoleh dengan pemindaian terjadwal.
• Mengukur tinggi retakan dengan metode edge peak echo dan fungsi pembekuan gambar.
• Kurva DAC bekerja dengan fungsi perbandingan gema, membuat kuantifikasi gema pada jarak dan amplitudo yang berbeda menjadi lebih mudah.
• LCD TFT kecerahan tinggi 5,7″.
• Skema warna yang berbeda dapat memenuhi persyaratan lingkungan dan kebiasaan aplikasi yang berbeda.
• Sesuai dengan EN-12668-1, memberikan jaminan kualitas pengujian.

Spesifikasi SIUI RailTek Detektor Cacat Rel Digital:

1. Indeks Pengujian:

• Atenuator: Setiap 20dB ±1dB
• Kesalahan Linearitas Vertikal: ≤ 3%
• Rebound Dinamis: ≥ 32dB
• Kesalahan Linearitas Horisontal: ≤ 0.5%

2. Pulser:

• PRF: 10 langkah (20-500Hz dapat disesuaikan tetapi tergantung pada jangkauan deteksi, kecepatan material, pergeseran pulsa, dan penundaan probe.)
• Redaman: Rendah / Tinggi, 2 langkah (1000/500)

3. Receiver:

• Rentang Frekuensi Pengoperasian: 0.5 – 8 MHz
• Tolak: 0 – 80%
• Penyesuaian Penguatan: Rentang: 0 ~ 110dB; Langkah yang dapat disesuaikan: 0.5 / 2 / 6 / 12 dB

4. Pengukuran:

• Rentang Deteksi: 0 – 13000mm (gelombang longitudinal dalam baja) dengan penyesuaian filter dan material velocity.
• Rentang Pergeseran Pulsa: -10 ~ 1000mm (Gelombang memanjang pada baja)
• Fungsi Tambahan: Sakelar koordinat (jalur suara/kedalaman/horizontal), pembekuan, penguatan otomatis (40%-100%, langkah:10%), selubung puncak, perbandingan gelombang, zoom, perluasan gerbang, cuplikan layar, pemfilteran yang dapat disesuaikan, cineloop, pengisian gelombang, pemilihan jenis rel (38/43/50/60/70 kg/m), tanda bentuk I las (otomatis/manual), gambar pindaian B
• Pengukuran Sudut: Ukur sudut probe
• Kecepatan Material: 400 – 15000 m/s
• Probe Nol: 0 – 200 s
• Kalibrasi Otomatis: Untuk mengkalibrasi kecepatan material dan penundaan probe. Mode kalibrasi: Kecepatan dan Nol
• Kurva DAC: untuk kuantifikasi gema pada berbagai jarak dan amplitudo.

5. Gate:

• Gate Mulai: 0 – 109%
• Gate Lebar: 1 – 109%
• Gate Thresher: 10 – 90%

6. Spesifikasi Teknis Umum:

• Tampilan Layar: LCD TFT kecerahan tinggi 5.7″, 320×240 piksel
• Penyimpanan: 500 kumpulan data, termasuk pengaturan sistem, status deteksi, angka gema, dll.
• Catu Daya: 12DC (catu daya eksternal); 7.4V (baterai)
• Waktu Pengoperasian Baterai: ≥ 8 jam.
• Suhu Pengoperasian: -4°-122°F (-20°-50°C)
• Berat: Kira-kira. 3 pon. (1,4 kg) termasuk baterai
• Dimensi: 6″ x 9.4″ x 2.7″ (152 x 240 x 68mm)

Aplikasi:

1. Probe Sudut 70° Tunggal

• Gunakan gelombang primer untuk memindai tapak rel dan sisi rel untuk membuat kurva DAC pada SDH No.1-5 di area B blok kalibrasi GHT-5 dengan probe sudut 70° tunggal.
• Inspeksi kepala rel.

2. Probe Sudut 45° Tunggal

• Gunakan gelombang primer untuk memindai maju dan mundur dari tapak rel ke pinggang rel dengan probe sudut 45° tunggal.
• Pemeriksaan rel dari kepala rel hingga kaki rel.

3. Probe Tandem Sudut Elemen Ganda

• Gunakan sepasang probe sudut 38° yang ditempatkan secara tandem dengan crawler untuk memindai pinggang rel.
• Gema dari lubang dasar datar di blok kalibrasi GHT-1a.

4. Probe Sudut 45° Ganda

• Gunakan sepasang probe bersudut 45° untuk memindai setiap sisi kaki rel dan kepala rel.
• Gema dari FBH No. 5 di blok kalibrasi GHT-1a.

Aksesori Opsional

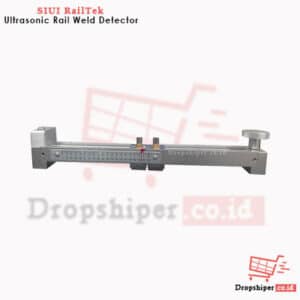

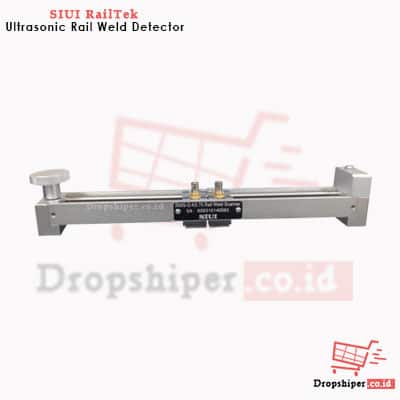

• Tandem Probe Crawler RWS-D-K0.75 (termasuk 2 buah probe 37° dengan konektor BNC).
