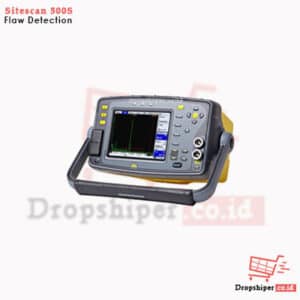

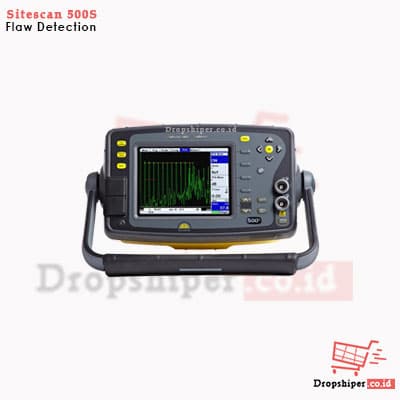

Sitescan 500S Alat Penguji Kelemahan Benda Ultrasonic

Description

Sitescan 500S Alat Penguji Kelemahan Benda Ultrasonic adalah perangkat detektor cacat ultrasonik portabel dari sonatest yang menawarkan berbagai fitur canggih untuk kebutuhan inspeksi material. Dengan teknologi terkini, seperti tampilan VGA berwarna transflektif, pulser 200V 50nS (Spike), dan 7 mode pengukuran, alat ini dirancang untuk menghadirkan performa luar biasa dalam berbagai kondisi lingkungan.

Keunggulan Utama Sitescan 500S:

1. Tampilan VGA Transflektif

Layar warna dengan resolusi VGA memberikan visibilitas tinggi di segala kondisi pencahayaan, baik di dalam maupun luar ruangan. Dengan antarmuka yang disempurnakan, pengguna dapat mengakses tampilan penuh A-Scan hanya dengan satu tombol.

2. Desain Tahan Lama

Sitescan 500S memiliki casing yang terbuat dari material tahan benturan dan memenuhi standar IP67, sehingga tahan air dan cocok untuk lingkungan kerja yang keras.

3. Kemampuan Inspeksi yang Tinggi

• Resolusi permukaan dekat yang tinggi.
• Rasio sinyal terhadap noise yang sangat baik, memberikan hasil yang akurat.
• Daya tembus yang kuat untuk berbagai jenis material.

Aplikasi Sitescan 500S:

• Deteksi Korosi
• Inspeksi Pengelasan
• Pengecekan Pengecoran dan Penempaan
• Inspeksi UT Umum

Fitur Sitescan 500S Alat Penguji Kelemahan Benda Ultrasonic:

1. Menu yang Dapat Disesuaikan & Intuitif

Memungkinkan pengguna untuk mengatur alat sesuai kebutuhan inspeksi.

2. Split DAC/DGS (AVG)

Memberikan pengukuran ukuran cacat yang berulang dengan tampilan kurva ERS (Equivalent Reflector Size) yang dapat disesuaikan.

3. Mode Pengukuran Sudut

Menghitung profil sinar dengan cepat dan akurat menggunakan indikator lubang yang sudah diketahui diameter dan kedalamannya.

4. B-Scan yang Ditingkatkan

Menyediakan tampilan penampang material berdasarkan ketebalan dindingnya. Fungsi ini berguna untuk deteksi korosi atau pengukuran penurunan material.

5. UTLity (Data Management Software)

Perangkat lunak manajemen data yang memungkinkan pengelolaan, penyimpanan, dan pembuatan laporan inspeksi dengan mudah. Mendukung ekspor data ke spreadsheet dan perangkat lunak manajemen aset.

6. Mode Pengukuran Beragam

Sitescan 500S menawarkan hingga tujuh mode pengukuran, termasuk Echo-Echo, Gate-to-Gate, dan pengukuran sudut sinar.

Spesifikasi Sitescan 500S Alat Penguji Kelemahan Benda Ultrasonic:

• Rentang Pengujian: 0.4″ hingga 394″ (1 mm hingga 10.000 mm)
• Kecepatan: 1.000 – 10.000 m/s variabel kontinu
• Probe Nol: 0 hingga 1.000 μs
• Penundaan: 400″ (0 – 10.000m) dalam baja pada 5930m/s (19455f/s)
• Penguatan: 0 hingga 110dB dapat disesuaikan dalam langkah 0.5, 1, 2, 6, 10, 14, dan 20 dB
• Mode Uji: Pulse Echo and transmit/receive
• Pulser: 200V tetap. gelombang persegi 50nS. Waktu Naik/Turun <15nS menjadi beban 50R.
• Redaman: redaman 50 dan 400 ohm dapat dipilih
• P.R.F.: Dapat disesuaikan 5Hz hingga 1kHz. Sinkronisasi eksternal juga tersedia.
• Kecepatan Pembaruan Layar: 60Hz
• Perbaikan: RF, Isi gelombang, +ve setengah gelombang dan -ve setengah gelombang.
• Rentang Frekuensi: 1.0MHz hingga 14Mhz (-3dB)
• Linearitas Sistem:

1. Vertikal = 0,5% Tinggi Layar Penuh (FSH).
2. Horizontal = +/- 0.2% Jejak Lebar Layar Penuh (FSW).

• Unit: Imperial (in), Metrik (mm)
• Layar: VGA Transflektif Warna (640 x 480) TFT

1. Area Tampilan: 4,57″ x 3,43″ (116,16 x 87,2mm)
2. Area Pemindaian A: 400 x 510 piksel (normal), 460 x 620 (FS)
3. Warna: 9 palet warna dengan kecerahan bervariasi

• AGC: Kontrol Penguatan Otomatis secara otomatis mengatur sinyal di Gerbang 1 ke tingkat antara 10% dan 90% FSH, toleransi antara 5% dan 20%.

Mode Pengukuran:

• Mode 1: Monitor Sinyal, Gate alarm dapat aktif tetapi tidak ada pengukuran yang ditampilkan.
• Mode 2: Kedalaman dan amplitudo sinyal pertama di gate.
• Mode 3: Pengukuran jarak Echo-Echo.
• Mode 4: Tampilan trigonometri jalur pancaran, jarak permukaan (termasuk offset X) dan kedalaman indikasi dari permukaan inspeksi bersama dengan amplitudo echo. Koreksi permukaan melengkung dapat diterapkan pada permukaan cembung dan cekung. Setengah lewati dapat ditunjukkan di layar.
• Mode 5: Pengukuran jarak Gate to Gate
• Mode 6: Flank to Flank
• Mode 7: Sudut Sinar, dihitung dari jalur pancaran, radius lubang, dan kedalaman pusat lubang
• Auto-Cal: Menyediakan perhitungan otomatis kecepatan dan probe nol dari 2 gema referensi. Kalibrasi otomatis dengan dua gema.
• Memori Internal: Penyimpanan 4GB tersedia untuk A-Scan, panel, T-logs, B-logs, dll. 450.000 Panel, 200.000 A-Log, 300.000 B-Charts, 440.000 T-Log.
• Memori Puncak Aktif: Mempertahankan semua A-Scan di layar untuk analisis pola gema-dinamis, dengan A-Scan aktif ditampilkan dalam warna terpisah.
• Display Freeze: Tahan bentuk gelombang saat ini di layar untuk pemrosesan offline.
• Kunci Bantuan: Menampilkan informasi perangkat lunak dan perangkat keras.
• Dukungan Bahasa: Berbagai bahasa dapat dipilih dari daftar termasuk: Inggris, Prancis, Spanyol, Rusia, Cina (Modern). Lainnya tersedia berdasarkan permintaan.
• Koneksi Encoder: Konektor D-Sub 15 (500S)
• Antarmuka USB: Untuk transfer data dan pembaruan perangkat lunak.
• Soket Transduser: BNC atau Lemo (opsi pabrik)
• Daya: baterai Lithium Ion 14.4V, bertahan hingga 16 jam. Indikasi status pengisian baterai. Waktu isi ulang 3-4 jam. Baterai dapat diisi secara terpisah.
• Pengisi daya: 100-240 VAC, 50-60 Hz
• Lingkungan: Casing disegel ke IP67
• Suhu:

1. Pengoperasian: 14° hingga 131°F (-10° hingga 55°C)
2. Penyimpanan: -40° hingga 167°F (-40° hingga 75°C)

• Dimensi: 5,7″ x 10″ x 5,7″ (145 x 255 x 145mm) (TinggixLxT)
• Berat: 5.5 lbs. (2.5 kg) dengan baterai.
• Perpanjangan Garansi: Sonacover – perpanjangan garansi 5 tahun, termasuk 4 kalibrasi
• Standar Kalibrasi: EN12668-1:2020 (Spesifikasi Detail tersedia berdasarkan permintaan)

Kesimpulan

Dengan fitur dan spesifikasi canggih, Sitescan 500S adalah solusi yang andal untuk inspeksi ultrasonik dalam berbagai industri. Alat ini tidak hanya mudah digunakan tetapi juga menawarkan hasil yang presisi, bahkan dalam kondisi lingkungan yang menantang. Cocok untuk profesional yang membutuhkan alat yang fleksibel dan tahan lama.
