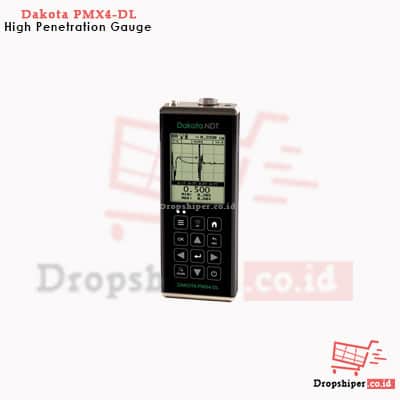

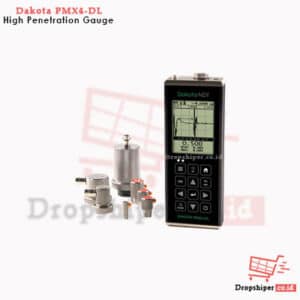

PMX4-DL Alat Ukur Ketebalan Penetrasi Tinggi (HPXDL+)

Description

PMX4-DL Alat Ukur Ketebalan Penetrasi Tinggi (HPXDL+) adalah instrumen yang dirancang khusus untuk digunakan pada material yang sulit ditembus oleh alat ultrasonik standar. Hal ini biasanya disebabkan oleh struktur butiran kasar yang melemahkan pancaran suara. HPX memiliki beberapa pilihan pulser tegangan tinggi dan filter yang disetel untuk transduser frekuensi rendah (500 kHz – 10 MHz. PMX4-DL ini menjadi solusi andal untuk pengukuran berbagai aplikasi material.

Beberapa bahan yang dapat diukur dengan HPX antara lain: Fiberglass, serat karbon, logam cor berbutir kasar, karet, HDPE (high-density polyethylene), plastik fiber-reinforced (FRP), timbal, baja, dan aluminium.

Aplikasi Utama

PMX4-DL sangat berguna dalam berbagai industri, termasuk:

• Pengukuran ketebalan lembaran fiberglass, pipa, dan tangki penyimpanan.
• Inspeksi material komposit di industri dirgantara.
• Pemeriksaan lambung kapal dan sabuk konveyor.
• Pengujian plastik komposit pada produk industri lainnya.

Mode Pengukuran

Pulse-Echo Mode (P-E)

Mode Pulse-Echo (P-E) mengukur dari gema permukaan hingga dinding belakang. Ini digunakan pada material kosong untuk menentukan kehilangan dinding pada material yang terkorosi, terkikis, dan berlubang. Apabila pengukuran melalui suatu pelapis maka pengukuran akan terdapat kesalahan akibat ketebalan lapisan x 2-3 karena adanya perbedaan kecepatan bunyi antara pelapis dan bahan uji.

1. Couplant 3. Testing Material

Echo-Echo (E-E) Mode

Mode Echo-Echo (E-E) mengukur dari gema dinding belakang hingga gema ganda dan menghilangkan kesalahan akibat lapisan. Pengukuran hanya dapat dilakukan pada material yang permukaannya sejajar karena gema ganda akan hilang jika dinding belakangnya terkorosi atau berlubang.

1. Couplant 2. Coating 3. Testing Material

Spesifikasi PMX4-DL Alat Ukur Ketebalan Penetrasi Tinggi (HPXDL+):

1. Mode Pengukuran

• Pulse-Echo (P-E): Transduser kontak
• Echo-Echo (E-E): Transduser kontak
• Echo-Echo Verify (E-EV): Transduser kontak.

Pulser:

• Lonjakan – 200 volt dapat disesuaikan.
• Gelombang persegi: 400 volt dapat disesuaikan.
• Tone Burst: 400 volt dapat disesuaikan dengan frekuensi yang dapat dipilih.
• Receiver: Kontrol penguatan manual atau AGC dengan rentang 110dB, bervariasi menurut mode yang dipilih. Redaman yang dapat disesuaikan (50, 75, 100, 300, 600 & 1500 ohm).
• Rentang Frekuensi: 500 kHz hingga 10 MHz
• Pengaturan waktu: Pengaturan waktu TCXO presisi dengan digitizer daya ultra rendah 100 MHz 8 bit bidikan tunggal.

2. Rentang Pengukuran

• Pulse-Echo Contact: Baja: 0,050 inci – 100,0 kaki (1,27 mm – 30,5 M). Komposit: 0,100 inci – 5,00 inci (2,54 mm – 127 mm).
• Kontak Echo-Echo: Baja: 0,100–3,0 kaki (2,54–91,44 cm).
• Echo-Echo Verifikasi Kontak: Baja: 0,100–6,0 inci (2,54–152,4 mm).
• Resolusi (dapat dipilih): +/- 0,01 inci (0,1 mm)., +/- 0,001 inci (0,01 mm).
• Rentang Kecepatan: 0,0122 hingga 0,7300 inci/µs (309,88 hingga 18542 meter/detik)
• Opsi kalibrasi tunggal dan dua titik, atau pemilihan jenis bahan dasar.
• Units: Imperial & Metrik

3. Display Views

• A-Scan: Diperbaiki +/- (tampilan cacat) RF (tampilan gelombang penuh). Kecepatan refresh pada 25 Hz.
• B-Scan: Tampilan penampang berdasarkan waktu. Variabel kecepatan tampilan (10 hingga 200 pembacaan per detik).
• Digit Besar: Tampilan ketebalan standar; Tinggi Angka: 0,700 inci (17,78 mm).
• Scan Bar: Kecepatan 10 Hz. Dapat dilihat dalam tampilan B-Scan dan Digit Besar.
• Grafik Bar: Stabilitas pengukuran.

4. Fitur

• Pengaturan: 64 pengaturan khusus yang ditentukan pengguna.
• Gates: 3 gates yang dapat disesuaikan, tergantung pada mode pengukuran yang dipilih.
• Mode Alarm: Atur toleransi Hi dan Lo dengan indikator suara dan LED visual.
• Mode scan: Melakukan 250 pembacaan per detik dan menampilkan pembacaan minimum yang ditemukan saat transduser dilepas.

5. Atribut Fisik

• Dimensi (LxTxD): 2,5″ x 6,5″ x 1,24″ (63,5 x 165 x 31,5mm)
• Berat: 13,5 ons. (dengan baterai)
• Keyboard: Bantalan sakelar membran dengan dua belas tombol sentuhan.
• Output Data: port USB-C. Perangkat lunak antarmuka PC Windows®.
• Layar: layar skala abu-abu VGA 1/8 inci (240 x 160 piksel); area pandang 2,4 x 1,8 inci (62 x 5,7 mm); Lampu latar EL (hidup/mati/pembalikan otomatis).
• Suhu Pengoperasian: 14 hingga 140F (-10C hingga 60C)
• Casing: Bodi aluminium ekstrusi dengan tutup ujung aluminium berlapis nikel (gasket tersegel).

6. Sumber Daya

• Saluran Listrik: USB-C ke PC atau stopkontak.
• Baterai: Tiga sel AA. Alkali – 35 jam, Nicad – 10 jam. dan NI-MH – 35 jam.
• * Tergantung pada pengaturan pulser & lampu latar
• Mati otomatis jika idle 5 menit.
• Ikon status baterai.

7. Memory

• Format Log: Grid (Alpha Numeric), atau Sequential (Auto Identifier).
• Kapasitas: Kartu SD internal 4 Gb
• Tangkapan Layar: Pengambilan grafik bitmap untuk dokumentasi cepat (.tif).
• OBSTRUCT untuk menunjukkan lokasi yang tidak dapat diakses.

8. Sertifikasi

• Kalibrasi pabrik dapat dilacak ke NIST & MILSTD-45662A.

Keunggulan Dakota NDT PMX4-DL:

1. Mode Pengukuran Multifungsi

• Pulse-Echo (P-E): Mengukur dari permukaan hingga pantulan belakang, ideal untuk material yang belum dilapisi.
• Echo-Echo (E-E): Menghilangkan kesalahan akibat lapisan pelapis dan cocok untuk material dengan permukaan paralel.
• Echo-Echo Verify (E-EV): Mode verifikasi tambahan untuk pengukuran lebih akurat.

2. Tampilan Canggih

PMX4-DL memiliki tampilan A-Scan dan B-Scan yang memungkinkan pengguna melihat gelombang ultrasonik dan cross-section material secara real-time. Fitur ini memberikan analisis mendalam terhadap hasil pengukuran.

3. Desain Tahan Lama

Dibuat dari aluminium ekstrusi dengan penutup aluminium berlapis nikel, PMX4-DL tahan terhadap lingkungan kerja yang keras. Alat ini juga dilengkapi layar VGA grayscale yang mudah dibaca dalam berbagai kondisi pencahayaan.

Bergerak pada bidang distributor, kami Dropshiper akan berusaha semaksimal mungkin menyediakan alat ukur solusi Kebutuhan dengan product baik digital ataupun analog.

Untuk informasi produk PMX4-DL Alat Ukur Ketebalan Penetrasi Tinggi (HPXDL+) sejenisnya bisa anda lihat pada kategori Ultrasonic Thickness Gauges, Kebutuhan Harga maupun Formalitas penawaran serta Stock, Silakan langsung saja hubungi KONTAK yang tersedia, baik telepon, whatsapp atau email.
