ETher RailCheck Detektor Cacat Arus Eddy

Description

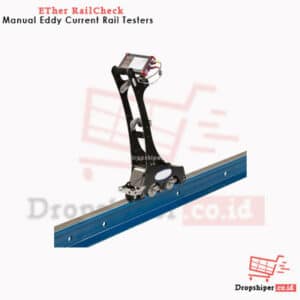

ETher RailCheck Detektor Cacat Arus Eddy adalah perangkat deteksi cacat rel yang dirancang untuk mendeteksi dan merekam retakan permukaan pada kepala rel. Alat ini menggabungkan pendeteksi cacat arus Eddy genggam dengan probe khusus yang digunakan untuk memeriksa permukaan rel. Dengan dukungan troli khusus, operator dapat menjalankan probe menuruni rel dengan sedikit usaha.

Probe khusus memungkinkan inspeksi pada sisi permukaan, sudut bidang, dan sisi rel sekaligus. Alarm audio dan visual akan aktif jika ditemukan cacat, dan layar instrumen menampilkan adanya potensi cacat pada rel. Semua data inspeksi secara otomatis direkam untuk analisis lebih lanjut.

Fitur ETher RailCheck Detektor Cacat Arus Eddy:

1. Troli Arus Eddy Tunggal: Didesain untuk mendeteksi kerukasan permukaan yang pecah; mudah dipasang tanpa alat dalam hitungan menit.
2. Probe Unik: Dirancang untuk mengikuti bentuk bagian atas dan permukaan pengukur rel.
3. Roller Tinggi yang Dapat Disesuaikan: Menjaga jarak konstan antara probe dan rel untuk kelancaran pengoperasian.
4. Roda Sprung Diablo: Menjamin referensi akurat pada sisi rel.
5. Layar Besar 5,7 inci (145 mm): Dapat dibaca di bawah sinar matahari, dengan antarmuka yang ramah pengguna.
6. Konstruksi Ringan: Berat hanya 1,2 kg dengan ketahanan tinggi.
7. Garansi Standar 2 Tahun: Dapat diperpanjang hingga 5 tahun dengan opsi ETherCover.

Keunggulan Teknologi

• Widescan” Rail Probe:

Pemindaian lebar ETher digunakan bersama dengan ETher NDE portable flaw detector untuk inspeksi kereta api cepat. Mereka dapat mendeteksi kelemahan permukaan yang pecah, ringan dan mengatasi masalah konsistensi yang terkait dengan couplant ultrasonik dan kemampuan kecepatan permukaan yang lebih tinggi.

• Defect Sizing: Probe Rail, probe tunggal mampu mendeteksi cacat yang berorientasi pada satu lintasan kepala rel, memberikan kedalaman (ukuran) cacat tersebut.
• Rotary Encoder: Memberikan informasi jarak ke perangkat lunak dan menyinkronkan laju sampel dengan kecepatan.
• Vector Display: Menampilkan data dalam bentuk “Trace” dan “Vector” secara bersamaan untuk analisis lebih lengkap.

Spesifikasi ETher RailCheck Detektor Cacat Arus Eddy:

1. Probe:

• Konektor: LEMO 2B 12 arah
• Mode: Absolut, Bridge, Refleksi, Konduktivitas dan Putar 600-3000 rpm ETher Mercury Drive (ARD002).

2. Frekuensi: Frekuensi Ganda 10Hz – 12.8MHz
3. Gain:

• Overall: langkah -18 hingga +100 dB, 0,1, 1, dan 6dB (100dB Maks)
• Input: 0dB atau 12dB
• Drive: 0dB, 6dB dan 10dB (0dB ref 1mW menjadi 50Ω)
• Rasio Maks X/Y: +100dB

4. Phase:

• Rentang: 0.0° – 359.9°, langkah 0.1°
• Fase Otomatis: Memungkinkan sudut fase diatur secara otomatis ke sudut yang telah ditentukan sebelumnya

5. Filter:

• Normal High Pass: DC ke 2kHz atau Low Pass Filter, mana saja yang lebih rendah dalam langkah 1 Hz. Ditambah kompensasi penyimpangan keseimbangan adaptif variabel 0,01 – 0,5 Hz (6 langkah).
• Normal Low Pass: 1Hz hingga 2kHz atau seperempat frekuensi pengujian terendah, mana saja yang lebih rendah dalam langkah 1 Hz.

6. Balance:

• Manual: 4 beban keseimbangan internal; 2,2μH, 5,0μH, 6,0μH, 6,5μH, 7,0μH, 7,5μH, 8,2μH, 12μH, 15μH, 18μH, 22μH, 30μH, 47μH, 82μH
• Otomatis: Pemilihan beban keseimbangan yang dioptimalkan

7. Alarm:

• Box: Dapat dikonfigurasi sepenuhnya, Bekukan, Nada atau visual
• Sektor: Dapat dikonfigurasi sepenuhnya, Bekukan, Nada atau visual
• Keluaran: Transistor kolektor terbuka (25v dc pada maks 10mA)

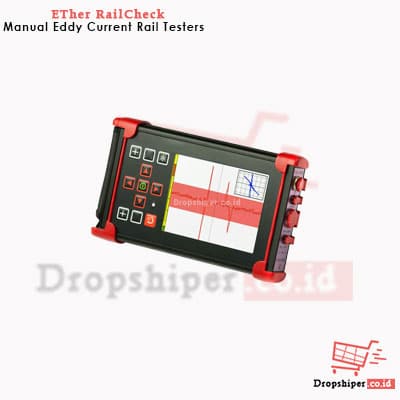

8. Tampilan:

• Tipe: 5.7” (145mm), Warna 18-bit, dapat dibaca di siang hari
• Area Terlihat: 115.2 mm x 86.4 mm (Horizontal x Vertikal)
• Resolusi: 640 x 480 piksel
• Flip: Perubahan orientasi layar manual atau otomatis untuk memungkinkan penggunaan tangan kiri atau kanan.
• Skema Warna: Gelap, Terang, dan Hitam Putih yang dapat dikonfigurasi pengguna
• Layar yang Dapat Dikonfigurasi: Layar Penuh, Single, Titik Ganda, atau Panel Ganda dengan ukuran dan lokasi yang bervariasi. Layar dan fungsi mis. XY, Timebase, Air Terjun dan Meter
• Mode Tampilan: Titik, Basis waktu (0,1-20 detik x 1-200 sapuan dan hingga 55 detik), Air Terjun dan Meter dengan penahan puncak dan% pembacaan
• Graticule : None, Grid (4 ukuran 5, 10, 15 dan 20% FSH), Polar (4 ukuran 5, 10, 15 dan 20% FSH)
• Offset: Posisi Spot: Y =-50 hingga +50, X =-65 hingga +65%
• Titik Digital: Tampilan dalam X, Y atau R,θ
• Pembacaan Posisi: Tampilan semua pengaturan dalam Format Lama

9. Penyimpanan Data yang Dapat Dilepas:

• Penyimpanan Pengaturan: micro SD hingga 32GB, menampung lebih dari 10.000 pengaturan
• Tangkapan Layar Tersimpan: micro SD hingga 32GB, menampung lebih dari 10.000 tangkapan layar
• Pemutaran Ulang Rekaman: Pemutaran Ulang dan Penyimpanan Rekaman Komprehensif. Perekaman data jejak secara real-time dan Putar Ulang aktif
• instrumen dan PC desktop maksimal hingga 200km per file 2GB.

10. Keluaran:

• Konektivitas PC: USB (remote control PC lengkap plus data Real Time)
• Alarm Digital: Pada transistor kolektor terbuka 12 arah Lemo (25v dc pada maks 10mA).
• VGA: Output VGA 15 arah penuh

11. Bahasa: Inggris, Perancis, Spanyol, Rusia, Jepang, Cina, Turki.
12. Power:

• Eksternal: 100-240 v 50-60Hz 30 Watt
• Baterai: Internal 7,2V nominal @ 3100mAh = 22,32 watt.jam
• Waktu Berjalan: Hingga 8 jam dengan Probe Pensil 2MHz, Lampu Belakang 30%.
• Waktu Pengisian Daya: 2,5 jam. waktu pengisian daya, pengisian daya dan pengoperasian secara bersamaan

Filus EC-1 Trolley Specifications:

Dimensions (depending on gauge and probe configurations)

• Panjang: Unit yang Disimpan: 35″ (889mm), Operasional di atas rel atas: 26,2″ (664mm)
• Lebar: 9,8″ (249mm)
• Tinggi: Unit yang disimpan: 12,9″ (327mm), Operasional di atas rel atas: 38″ (963 mm)
• Berat Total: 21 lbs. (9,5kg) dalam mode operasi

Kit Standar

Paket standar RailCheck termasuk:

• IRAIL001, RailCheck Flaw Detector w/Encoder
• AWEL002, Power Adapter & Input Plugs
• AWEL003, Adjustable Padded Shoulder Strap, Quick Release Clips

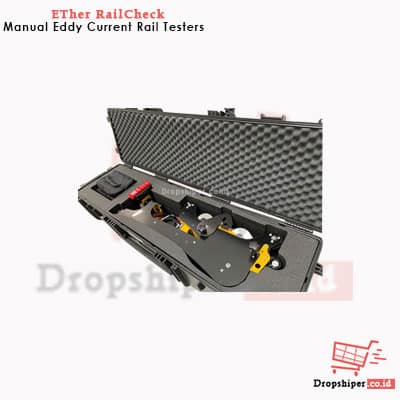

• AC006, Soft Carrying Case
• A090, USB Cable – A to Mini B, 1m
• 40759, Quick Reference Card
• ALL12R-L04-015R-V1, Lead, Lemo 12-way – Lemo 4-way, 1.5m
• ALL04-L04-015-RAIL, Lead, Lemo 4-way – Lemo 4-way, 1.5m, Bridge & Reflection
• AAER004, Protective Splash Proof Cover
• C232, Cable Sleeve – LEMO GMA.1B.045.DJ (yellow) Bend Relief (Polyurethane) (to fit cable dia. 4.5 – 4.9mm)
• 60105, Software – RailCheck USB Stick Image – Issue 1

Kesimpulan

ETher RailCheck Eddy Current Flaw Detector adalah solusi canggih dan praktis untuk mendeteksi cacat pada rel. Dengan fitur intuitif, desain ergonomis, dan teknologi canggih, alat ini sangat cocok untuk kebutuhan inspeksi rel dengan efisiensi dan akurasi tinggi. Ideal digunakan dalam industri perkeretaapian untuk memastikan keselamatan dan kualitas infrastruktur rel.
