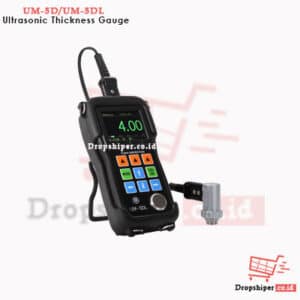

A/B-Scan Alat Ukur Ketebalan Ultrasonik UM-5 Series

Description

A/B-Scan Alat Ukur Ketebalan Ultrasonik UM-5 Series adalah instrumen uji profesional NDT yang dirancang untuk mengatasi berbagai tantangan pengukuran ketebalan pada beragam material dan kondisi kerja. Dengan teknologi A-Scan dan B-Scan berwarna secara real-time, UM-5 Series memberikan keandalan, akurasi, dan kepercayaan penuh dalam setiap pengukuran.

Performa Andal di Berbagai Kondisi

• Pembacaan stabil di lingkungan kerja berat
• Tampilan layar yang jelas dan mudah dibaca
• Akurasi tinggi dengan stabilitas jangka panjang
• Tanpa zero drift, hasil pengukuran tetap konsisten

Fitur A/B-Scan Alat Ukur Ketebalan Ultrasonik UM-5 Series:

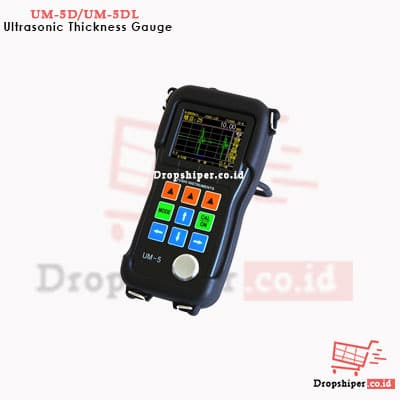

1. Real-time Color A-Scan

Anda dapat langsung mengamati gelombang ultrasonik berwarna pada layar. Fitur ini sangat penting untuk memverifikasi keakuratan pembacaan ketebalan, terutama pada kondisi material yang sulit atau permukaan tidak ideal. Operator dapat dengan cepat:

• Mengidentifikasi kesalahan pembacaan
• Menyesuaikan gain, blanking, dan gate
• Memastikan nilai ketebalan yang benar dan dapat dipercaya

2. Real-time Color B-Scan

UM-5 Series dilengkapi tampilan B-Scan real-time yang menampilkan profil penampang material uji sepanjang jalur pergerakan probe.

• Titik ketebalan minimum otomatis ditandai dengan indikator segitiga merah
• Ketebalan pada titik tertentu dapat dicek dengan menggeser kursor
• Sangat membantu untuk inspeksi korosi dan ketebalan tidak merata

3. Tampilan Angka Besar & Jelas

Layar menampilkan angka digital besar dengan kontras tinggi, sehingga tetap mudah dibaca bahkan di lingkungan kerja dengan pencahayaan buruk atau kondisi ekstrem.

4. Kemampuan Menembus Lapisan Coating

Pengukuran dapat dilakukan tanpa harus menghilangkan lapisan cat atau coating, meningkatkan efisiensi inspeksi dan menghemat waktu.

5. Stabilitas Tinggi & Bebas Kalibrasi Nol

• Tidak memerlukan zero-point calibration
• Teknologi zero-crossing memastikan hasil tidak terpengaruh oleh amplitudo echo, gain, atau redaman material

6. Kapasitas Penyimpanan Besar & Manajemen Data

• Menyimpan hingga 100.000 data ketebalan
• Hingga 1.000 grup waveform A/B-Scan
• Mendukung DataView Software untuk statistik, analisis, dan manajemen data
• UM-5DL mendukung penyimpanan dan transmisi data

7. Probe Standar TC510

Probe adalah jantung dari instrumen ultrasonik.

UM-5 Series menggunakan probe standar TC510 dengan:

• Chip piezoelectric keramik berkualitas tinggi
• Housing logam die-cast satu bagian
• Desain pemisahan probe dan kabel yang praktis dan tahan lama

Tersedia juga berbagai probe opsional untuk kebutuhan aplikasi khusus.

Spesifikasi A/B-Scan Alat Ukur Ketebalan Ultrasonik UM-5 Series:

• Layar: 2.4” QVGA (320 × 240), rasio kontras 10.000:1
• Metode: Ultrasonic Pulse/Echo & Echo/Echo (dual-element probe)
• Rentang Mode P-E: 0,5 hingga 508 mm (0,025 hingga 20,00 inci), tergantung pada probe, material, dan kondisi permukaan
• Rentang Mode P-E: 3 hingga 50 mm, tergantung pada probe, material, kondisi permukaan, dan suhu
• Resolusi: 0,01 mm / 0,1 mm (0,001 atau 0,01 inci)
• Satuan: Milimeter atau Inci
• Gain: Dapat disesuaikan secara real-time
• Mode Kalibrasi: Kalibrasi Satu Titik, Kalibrasi Dua Titik
• Kesalahan Pengukuran:

1. ±0,05 mm (H < 10 mm)
2. ±(0,5% H + 0,01 mm) (H ≥ 10 mm)
3. Catatan: H adalah ketebalan material yang diuji.

• Update Rate: 4 Hz / 8 Hz / 16 Hz per detik
• Rentang Kecepatan Suara: 500 – 9999 m/s, 0,0179 – 0,3937 in/µs
• Stabilitas Pengukuran: Menggunakan teknologi pengukuran zero-crossing. Pembacaan ketebalan tidak terpengaruh oleh amplitudo gema, koefisien atenuasi volume, gain, atau tinggi gerbang, memastikan stabilitas dan akurasi pengukuran yang tinggi.
• Repeatability: ±0,05 mm
• Mode Tampilan:

1. Mode Nilai Ketebalan
2. Mode Pengambilan Nilai Min/Max
3. Mode Tingkat Perbedaan/Pengurangan

• Kompensasi Jalur-V: Mengkompensasi non-linearitas probe elemen ganda
• Bahasa: Chinese, English, Japanese, German, French
• Pengaturan Alarm: Alarm Nilai Maks/Min (Mengubah warna pembacaan secara dinamis saat alarm terjadi)
• Sumber Daya: 2 × baterai AA 1,5V
• Waktu Operasi: Waktu siaga: 24 jam (dengan dua baterai AA 1,5V)
• Mati Otomatis: Mati otomatis setelah 5, 10, atau 20 menit tidak beroperasi, atau mati manual
• Suhu Operasi: -10℃ ~ +50℃ (dapat mencapai -20℃ atas permintaan khusus)
• Dimensi: 153mm × 76mm × 37mm
• Berat: ±280 g (termasuk baterai)

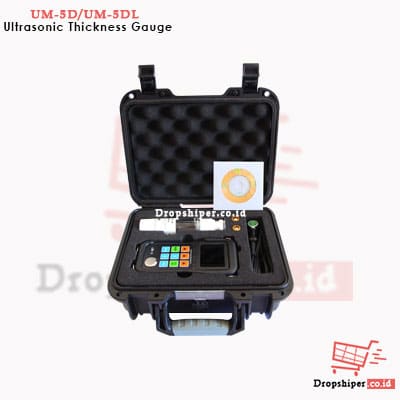

Paket Standar

• Unit utama Thickness Gauge
• Probe standar TC510
• Kabel probe LEMO
• Rubber protective case
• Carrying case
• Couplant bottle
• Manual operasi & sertifikat
• Kabel komunikasi data & software

Aplikasi

UM-5D / UM-5DL ideal untuk:

• Mengukur ketebalan komponen mesin
• Pengukuran tebal batang logam
• Mengukur ketebalan lapisan karet
• Pengukuran ketebalan komponen otomotif
• Inspeksi industri manufaktur, maintenance, dan quality control
